7505-8600003-11

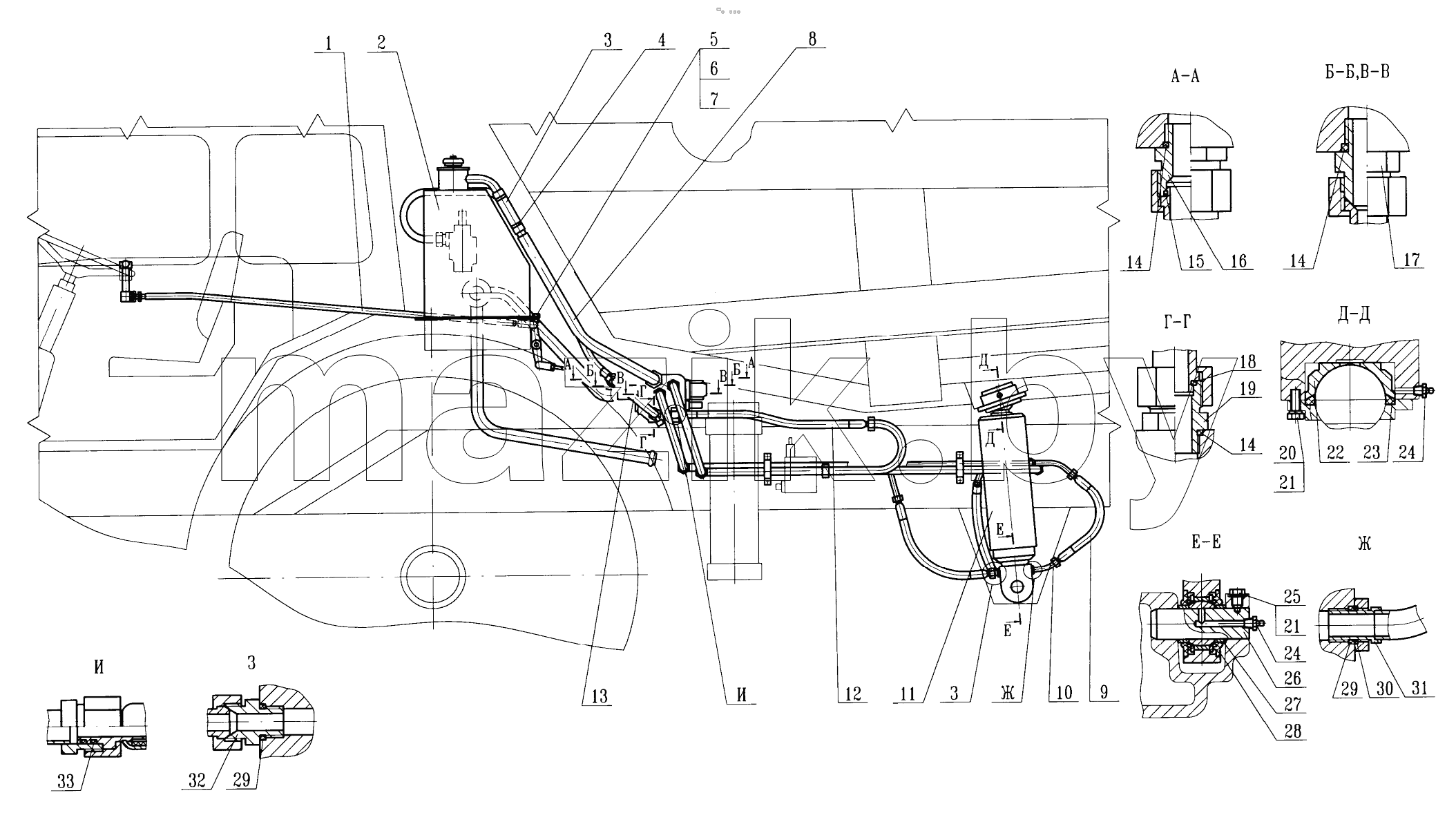

Схема установки гидросистемы

7505-8600003-11

—

7505-8609140

Палец

Взаимозаменяемые

7505-8609140

—

1

Тяга передняя

7505-8606024

—

2

Гидробак

7505-8608010-10

—

3

Рукав всасывающий

Д357Г-10954

—

4

Хомут

Д357П-4617190-01

—

5

Болт

Болт М12х40

201544

Болт М12-6нх40 ОСТ 3700112375, МАЗ ОАО Болт М12*40 крепления кр-на ПГУ, МАЗ

2,010

Уточняйте

6

Гайка

Гайка М12

250514

—

7

Шайба

Шайба 12

252137

Шайба, МАЗ, УВК

2,200

Уточняйте

8

Трубопровод сливной

С гидравлической аварийной системой РУ

7505-8609160

—

8

Трубопровод сливной

С электрической аварийной системой РУ

7505-8609160-10

—

9

Рукав высокого давления

Рукав 20х32-100

Д357П-4617010-10

—

10

Патрубок

7505-8609130

—

11

Цилиндр опрокидывающего механизма

540А-8603009-30

—

12

Рукав высокого давления

25х39-110

9586-8609010

—

13

Трубопровод

С гидравлической аварийной системой РУ

7505-8609180-20

—

13

Трубопровод

С электрической аварийной системой РУ

7505-8609180-30

—

14

Кольцо

040-045-30-2-2

—

15

Кольцо ГОСТ 18829-73

045-050-30-2-2

—

16

Штуцер

7505-8609136

—

17

Штуцер

6401-8609048

—

18

Кольцо

033-038-30-2-2

—

19

Штуцер

6442-4617382

—

20

Болт

Болт М16х45

202121

Болт М16-6нх45 ОСТ 3700112375, МАЗ

10

Уточняйте

21

Шайба

Шайба 16

252139

Шайба, МАЗ ОАО Шайба 16 OT OCT 37.001.11, МАЗ

4,500

Уточняйте

24

Масленка

1.3.Ц6

—

25

Болт стопорный

340430

—

26

Палец

Взаимозаменяемые

540-2917446-11

—

27

Втулка

540-2917450

—

28

Сальник

540-2917454-12

—

29

Кольцо ГОСТ 18829-73

027-032-30-2-2

—

30

Кольцо защитное

546В-3416080

—

31

Гайка стопорная

546В-3416078

—

32

Штуцер

9586-8609076-10

—

33

Кольцо

024-030-36-2-2

—

34

Трубопровод

7505-8609090

—

35

Трубопровод

7505-8609100

—

36

Трубопровод

7505-8609080-20

—

37

Трубопровод

7505-8609070-20

—

38

Болт

М12х32

201541

—

39

Гидрораспределитель

6401-8607010

—

40

Тяга задняя

7505-8606070-20

—

41

Трубопровод

7505-8609210-30

—

42

Скоба

7502-8609138

—

43

Болт

М10х20

201495

Болт М10-6дх20 ОСТ 3700112375, МАЗ ОАО Болт М10х 20 опоры седельного устройства, МАЗ

810

Уточняйте

44

Прокладка

Д357П-4617112

—

45

Кольцо

018-022-25-2-2

Кольцо уплотнительное 018-022-25-2-2 шланга ГУР, БРТ

133

Уточняйте

46

Подкладка

Д357М-4617142

—

47

Прокладка

Д357М-4617140

—

48

Скоба

Д357П-4617138

—

49

Рычаг

529В-1602105-А

—

50

Палец

Палец 12х38

260088

—

51

Шплинт

Шплинт 4х25

258053

Кронштейн замка панели передней левый, МАЗ Шплинт 4х25 ОСТ 37.001.171-93, МАЗ Шплинт 4х25 ост 3700117175, МАЗ ОАО

1

Уточняйте

52

Масленка

1.1 Ц6

—

53

Втулка

546-1602069

—

54

Шплинт

200-3504030

—

55

Вал

7505-8606020

—

56

Шпонка

Шпонка 5х10

448433

—

57

Шайба

Шайба 10

252136

Шайба, МАЗ, УВК Шайба пружинная 10 ОТ ОСТ37001115-75, МАЗ

4,220

Уточняйте

58

Гайка

Гайка М10

250512

Гайка М10-6н ОСТ 37.001.124-96, МАЗ ОАО Гайка М10х1,5 (обмедненная), Автоштамп Гайка М10х1,5 (крепления выпускного коллектора), МАЗ

2,940

Уточняйте

59

Болт М10-6gх50 ОСТ 37.001.122-75

Болт М10х50

201507

—

60

Пробка

6908-4619214

—

61

Кольцо ГОСТ 18829-73

010-014-25-2-2

Кольцо уплотнительное 010-014-25-2-3, БРТ Кольцо уплотнительное 010-014-25-2-3, БРТ

172

Уточняйте

62

Наконечник

6401-8606110

—

63

Втулка

Д357П-4619046

—

64

Рычаг управления

7505-8606060

—

65

Рычаг

Д357П-4619045

—

66

Угольник

546В-3416075

—

Каталог запасных частей к технике: МоАЗ 75051. Схема установки гидросистемы
