535А-3509552

Втулка

ЗР

535А-3509552

—

252036

Шайба 5

252036

—

1

Прокладка цилиндра компрессора

535А-3509038

—

2

Заглушка коленчатого вала

535А-3509111

—

3

Блок цилиндров

543-3509030

—

4

Шайба 10Л

252156

Шайба 10Л ОСТ 37.001.115, МАЗ УВК

48

Уточняйте

5

Гайка М10х1-6Н

250513

Гайка М10х1-6н ОСТ 37001.124-75, МАЗ ОАО

883

Уточняйте

6

Шпилька М8х42

216243

—

7

Шпилька М8х70

ЗР

216330

—

8

Блок цилиндров

543-3509028

—

9

Пробка

262543

Пробка кг 3/8″ ост 37.001.177-82, МАЗ ОАО

140

Уточняйте

10

Прокладка

543-3509051

—

11

Головка компрессора

537-3509041

—

12

Шпилька М8х26

216528

—

13

Седло клапана

зэМзр

543-3509068

—

14

Клапан компрессора

ЗЭ, ЗР

535А-3509050

—

15

Пружина нагнетательного клапана

ЗЭ, ЗР

537-3509048

—

16

Ограничитель подъема нагнетательного клапана

537-3509354-Б

—

17

Корпус нагнетательного клапана

537-3509350

—

18

Шайба 8Т

252135

Шайба, МАЗ, ОАО

2,044

Уточняйте

19

Гайка М8х1-6Н

250511

Гайка М8х1-6н ОСТ 37.001.124-75, МАЗ ОАО

780

Уточняйте

20

Пробка КГ 3/4"

262545

—

21

Крышка

ЗР

543-3509368

—

22

Штуцер

379382

—

23

Прокладка крышки головки компрессора

537-3509370

—

24

Пробка КГ 1/4"

262542

—

25

Болт М6-6gх16

201418

Болт М6-6дх16 ОСТ 3700112375, МАЗ ОАО Болт М 6х 16 (крепления колпачка защитного МПП), МАЗ

250

Уточняйте

26

Шайба 6Л

252154

Шайба, МАЗ ОАО

193

Уточняйте

27

Крышка

543-3509054

—

28

Прокладка

ЗР

543-3509053

—

29

Поршень

ЗР

543-3509056

—

30

Пружина поршня разгрузочной камеры

ЗР

537-3509044

—

31

Колпачок

543-1018596

—

32

Угольник

ЗЭ, ЗР

379081

—

33

Пружина клапана компрессора

ЗЭ, ЗР

535А-3509048

—

34

Ограничитель подъема клапана

535А-3509354-Б

—

35

Корпус клапана компрессора

ЗЭ, ЗР

535А-3509350

—

36

Шпилька М8х60

216250

—

37

Трубка горловины

543-3509470-10

—

38

Прокладка штуцера

535А-3509474-Б

—

39

Шплинт 5х36

258069

Шплинт 5х36 ост 3700117175, МАЗ ОАО Шплинт 5х36 ОСТ 37.001.171-93, МАЗ

570

Уточняйте

40

Гайка М24х1,5-6Н

375005

—

41

Фланец

ЗР

543-3509130-30

—

42

Крышка картера компрессора передняя

ЗР

535А-3509061

—

43

Вал коленчатый компрессора в сборе

ЗР

535А-3509108

—

44

Прокладка передней крышки

535А-3509063

—

45

Манжета 2.2-44х65-3

543-1308070

—

46

Подшипник 209А

ЗР

0000-1315224

—

47

Шпонка 6х11

ЗР

314004

—

48

Картер компрессора

543-3509020-10

—

49

Шпилька М8х20

216234

—

50

Шпилька М10х22

ЗР

373324

—

51

Картер компрессора

ЗР

543-3509018-10

—

52

Указатель масла

543-3509452-10

—

53

Упор

543-3509453

—

54

Указатель масла

543-3509450-10

—

55

Крышка шатуна

ЗЭ, ЗР

535А-3509196

—

56

Шатун

ЗЭ, ЗР

543-3509190

—

57

Втулка

543-3509194-01

—

58

Шатун компрессора

ЗР

543-3509180

—

59

Расширитель осевой

ЗР

968-1004038

—

60

Диск кольцевой

ЗР

968-1004040

—

61

Расширитель радиальный

ЗР

968-1004039

—

62

Поршень

ЗЭ, ЗР

968-1004015-Б

—

63

Кольцо поршневое

ЗЭ, ЗР

968-1004025-Б

—

64

Кольцо поршневое

ЗР

968-1004030-Б

—

65

Шестерня привода масляного насоса ведущая

ЗР

535А-3509542

—

66

Сапун

298430

—

67

Шайба шарикоподшипника стопорная

525-1701034

—

68

Кольцо стопорное

ЗЭ, ЗР

968-1004022-Б

—

69

Шплинт 2,5х16

258024

—

70

Гайка М8х1-5Н6Н

ЗЭ, ЗР

374240

—

71

Болт крепления шатуна

535А-3509200

—

72

Поршень

543-3509150

—

73

Палец

ЗР

968-1004020-А

—

74

Шайба 33

376324

—

75

Прокладка задней крышки

543-3509091

—

76

Гайка М33х1.5-5Н6Н

375080

—

77

Втулка уплотнительная

ЗЭ, ЗР

535А-3509099

—

78

Шайба 8

375451

Шайба, МАЗ ОАО

14,090

Уточняйте

79

Пружина сальника уплотнения

ЗР

535А-3509097

—

80

Крышка задняя

543-3509090

—

81

Втулка

ЗЭ, ЗР

535А-3509552

—

82

Уплотнитель

ЗЭ, ЗР

543-3509152

—

83

Шарик 9.525-100

ЗР

0000-2402201

—

84

Пружина перепускного клапана

535А-3509572

—

85

Шайба 6

375411

—

86

Прокладка

ЗЭ, ЗР

535А-1104237

—

87

Пробка перепускного клапана

535А-3509574

—

88

Подшипник 208А

ЗР

0000-1709223

—

89

Шпонка 3х5

378079

—

90

Шестерня масляного насоса ведущая

ЗР

7911-1315382

—

91

Шестерня привода ведомая

ЗР

7911-1315384

—

92

Шестерня привода масляного насоса ведомая

ЗР

535А-3509546

—

93

Гайка М8х1-6Н

250975

Гайка М8х1-6н ОСТ 3700110875, МАЗ ОАО Гайка М 8х1 оси вилки рычага КПП, МАЗ

690

Уточняйте

94

Прокладка поддона

535А-3509064-Б

—

95

Лист успокоителя

543-3509596

—

96

Кляммер

315406

—

97

Болт М6-6gх12

201416

Болт, РААЗ,Рославль

150

Уточняйте

98

Трубка насоса масляного

543-3509580

—

99

Ниппель

379040

—

100

Шайба 6Т

252134

Шайба, МАЗ, УВК

320

Уточняйте

101

Гайка М6-6Н

250508

Гайка М6-6н ОСТ 37.001.124-75, МАЗ ОАО Гайка M6-6H , МАЗ

1,000

Уточняйте

102

Пробка поддона

543-3509148

—

103

Прокладка

543-3506013

—

104

Поддон компрессора

543-3509104-Б

—

105

Болт М8-6gх25

201458

Болт M8-6gX25 OCT 3700112, МАЗ Болт М8-6дх25 ОСТ 3700112375, МАЗ ОАО

6

Уточняйте

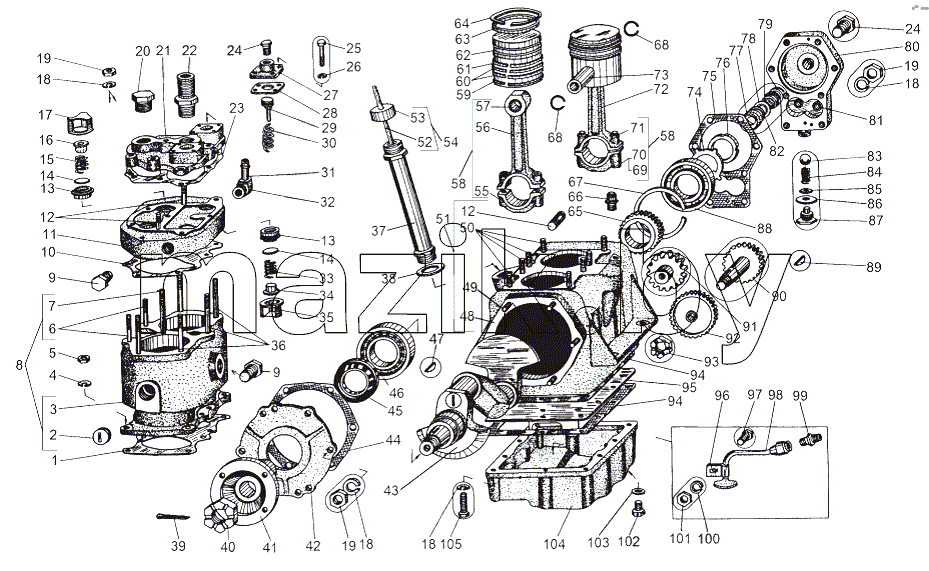

Каталог запасных частей к технике: МАЗ-543 (7310). Компрессор 543-3509015-20
