15К-21С22

Диск упорный с муфтой включения

15К-21С22

—

СМД7-21С14

Вилка включения с валиком включения в сборе

20

СМД7-21С14

—

СМД7-21С19

Регулировочный болт с ганкой

20

СМД7-21С19

—

СМД14-21С1

Муфта сцепления

СМД14-21С1

—

1

Рычаг

СМД1-2120

—

2

Валик вилки

СМД7-2125

—

3

Вилка включения

СМД7-2124

—

4

Рычаг с осью

СМД2-21С10

—

5

Ось

СМД7-2176-1

—

6

Гайка

Г-М14

—

7

Шайба пружинная

ШПН-14

—

8

Шайба

ШШ-5

—

9

Шарик

19

БV-10ммР

—

10

Пружина муфты

19

14-2159А

—

11

Заглушка стакана

19

СМД55-0653

—

12

Шпонка сегментная

19

ШС-5Х22

—

13

Рычаг включения шестерни в сборе

19

14-21С16

—

14

Шплинт

19

Ш-3Х35

—

15

Болт

19

БНП-М10Х35

—

16

Шплинт

Ш-3Х20

—

17

Ось рычажков нажимных

СМД1-2126

—

18

Ось рычажков

СМД1-2128

—

19

Гайка

ГУ-М12

—

20

Болт регулировочный

СМД7-2180

—

21

Крышка люка

СМД1-2166

—

22

Прокладка

СМД1-2167

—

23

Втулка валика вилки выключения сцепления

СМД1-2172

—

24

Ступина ведомого диска

СМД1-2112

—

25

Ось

СМД1-2149

—

26

Ролик

СМД1-2142

—

27

Ось ролика

СМД1-2143

—

28

Рычажок

СМД1-2118

—

29

Диск ведомый в сборе

СМД1-21С4

—

30

Накладка ведомого диска

СМД1-2111

—

31

Диск ведомый с накладками

СМД1-21С6

—

32

Диск упорный в сборе

15К-21С3А

—

32

Диск упорный

15К-21С9

—

33

Диск нажимной

15К-2109-1

—

34

Шайба пружинная

ШПН-12

—

35

Болт

БНП-М12Х30

—

36

Шайба штампованная

ШШ-13

—

37

Болт

БНП-М12Х10

—

38

Рычажок нажимной

СМД1-2127

—

39

Прокладка

СМД7-2117

—

40

Крышка люка

СМД7-2116

—

41

Серьга

СМД1-2147

—

42

Муфта включения

15К-2106

—

42

Муфта включения в сборе

15К-21С2

—

43

Корпус сальника

СМД7-2183

—

44

Прокладка

СМД7-2145

—

45

Сальник каркасный 85-110-12

Н-6218

—

46

Масленка

М1-АI

—

47

Шарикоподшипник 75Х130Х25

№215

—

48

Корпус подшипника муфты включения

СМД7-2104

—

49

Кольцо стопорное

СМД7-2184

—

50

Сальник каркасный 75-100-12

11-6219

—

51

Шпилька

ШНЧ-М8Х12

—

52

Гайка

ГУ-М8

—

53

Корпус подшипника

15К-2132

—

54

Сальник каркасный 75-100-12/14

11-6298

—

55

Вал сцепления

СМД7-2103-4А

—

56

Шарикоподшипник 60Х130Х25

№1312

—

57

Крышка муфты сцепления

19

СМД14К-2101

—

58

Шпильки

ШНЧА-М10Х45

—

59

Крышка сальника

СМД7-2102

—

60

Шайба стопорная

СМД7-2157

—

61

Гайка

СМД1-2156

—

62

Гайка

ГУ-М10

—

63

Шайба пружинная

ШПН-10

—

64

Шпилька

Н-5265

—

65

Кронштейн

СМД7-2174

—

66

Шпилька

ШНЧ-М12Х40

—

67

Шпилька

ШНЧА-М12Х35

—

68

Шпонка сегментная

ШС-6Х32

—

69

Прокладка

СМД1-2155

—

70

Сальник самоподвижной каркасный 60-85-12

Н-6294

—

71

Кольцо упорное

СДМ14-2133А

—

72

Болт

БНП-М8Х25

—

73

Шайба пружинная

ШПН-8

—

74

Шплинт

Ш-5Х30

—

75

Шайба

ШШ-18,5

—

76

Пружина

СМД7-2138

—

77

Прокладка

19

СМД14-2121

—

78

Палец нажимного диска

СМД7-2140А

—

79

Подпятник

СМД55-0511

—

80

Гайка

ГУН-М16

—

81

Болт регулировочный

15К-2123

—

82

Уравнитель

15К-2119

—

83

Колпачок нажимной

СМД1-2137

—

84

Втулка

СМД1-2136А

—

86

Пружина внешняя

СМД1-2144

—

86

Пружина внутренняя

СМД1-2135

—

87

Болт специальный

15К-2122

—

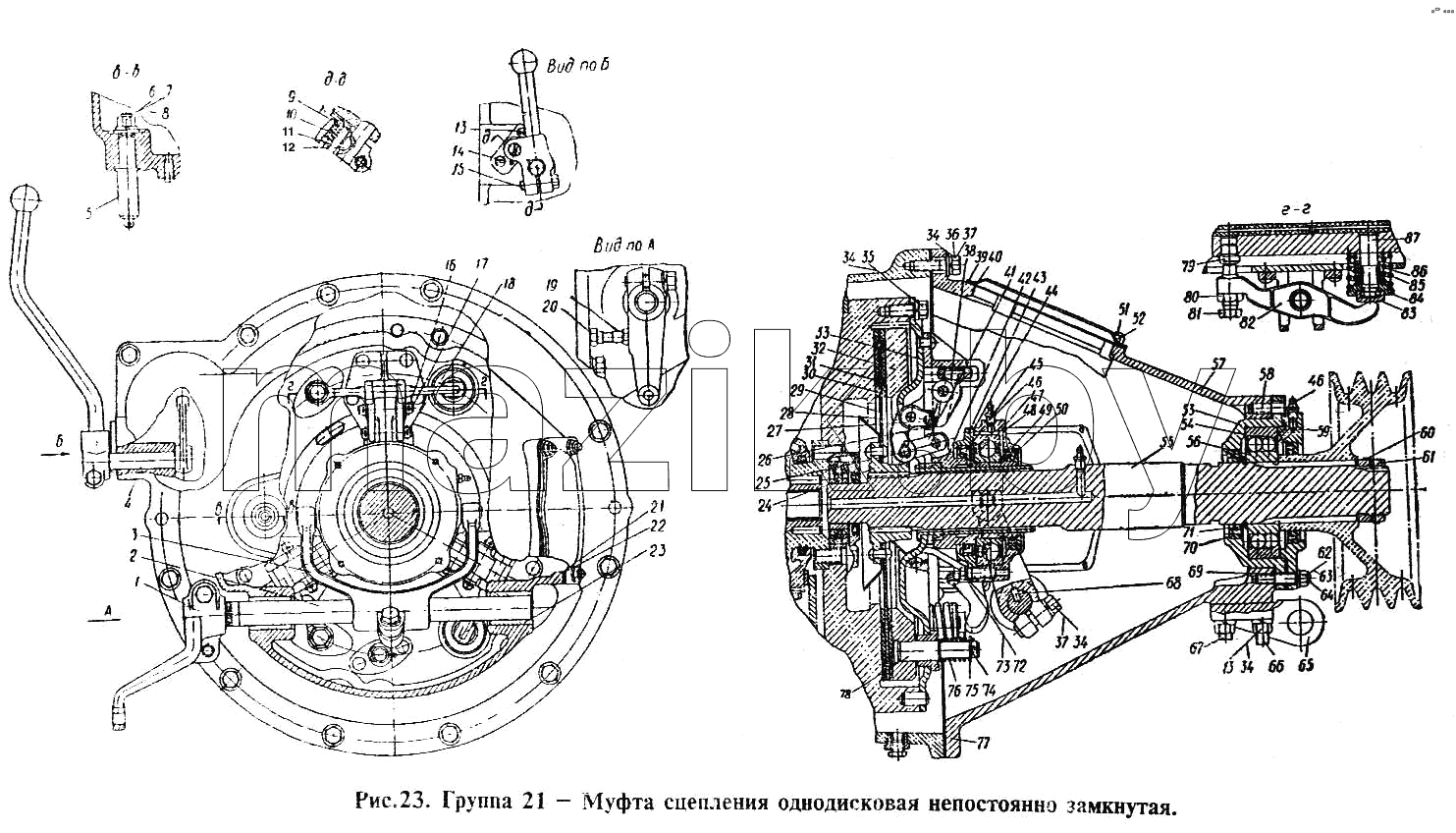

Каталог запасных частей к технике: СМД 14 (1998 г. Минск). Муфта сцепления однодисковая непостоянно замкнутая
