12Б-21С7

Вал сцепления в сборе

12Б-21С7

—

12Б-2103

Вал сцепления

12Б-2103

—

12Б-2190

Шпонка

12Б-2190

—

75Ш-46393

Шестерня

75Ш-46393

—

№412

Шарикоподшипник 60Х150Х35

№412

—

12Б-2197

Шайба специальная

12Б-2197

—

12Б-2195

Шайба замковая

12Б-2195

—

12Б-2155

Прокладка

12Б-2155

—

СМД14-21С1

Муфта сцепления

СМД14-21С1

—

12Б-2194

Маслоотражатель

12Б-2194

—

12Б-21С1

Муфта

12Б-21С1

—

12Б-2125

Валик вилки

12Б-2125

—

12Б-2124

Вилка выключения

12Б-2124

—

12Б-2192

Кольцо упорное НЭ-70

12Б-2192

—

12Б-2116

Крышка люка

12Б-2116

—

12Б-21С5

Крышка муфты сцепления

12Б-21С5

—

12Б-2132

Крышка подшипника

12Б-2132

—

1

Рычаг с осью

СМД2-21С10

—

2

Рычаг включения шестерни в сборе

14-21С16

—

3

Упор

14-2182

—

4

Гайка

ГУ-1М10

—

5

Винт упорный

14-2122

—

6

Шплинт разводной

Ш-3Х15

—

7

Пружина отжимного рычага

СМД14-2119

—

8

Рычаг отжимной

14-2127А

—

9

Шайба

ШШ-11

—

10

Ось отжимного рычага

СМД14-2126

—

11

Ось оттяжной тяги

14-2183

—

12

Пружина оттяжная

14-2130А

—

13

Шайба специальная

ШШС-9Х20Х2

—

14

Тяга оттяжная

14-2131

—

15

Диск ведомый с накладками

СМД14-21С6

—

16

Диск промежуточный

СМД14-2105

—

17

Диск нажимной

СМД14-2109

—

18

Шайба пружинная

ШПН-12

—

19

Болт

БНП-М12Х30

—

20

Болт

БНП-М12Х35

—

21

Шайба штампованная

ШШ-13

—

22

Прокладка

СМД9-2117

—

23

Гайка прорезная

ГП-1М12

—

24

Сухарик отжимного рычага

СМД14-2128

—

25

Болт отжимного рычага

СМД14-2123

—

26

Шплинт

Ш-3Х20

—

27

Крышка смотрового окна

СМД9-2116

—

28

Втулка муфты выключения

СМД14-2106-1

—

29

Шарикоподшипник радиально-упорный 90Х140Х24

№46118

—

30

Корпус муфты выключения

14-2104А

—

31

Масленка

МI-АI

—

32

Пробка коническая

ПРП-1/8"

—

33

Муфта выключения в сборе

СМД14-21С2

—

34

Сальник самоподвижной каркасный 60-85-12

Н-6294

—

35

Шпилька

ШНЧ-М8Х12

—

36

Гайка

ГУ-М8

—

37

Шайба пружинная

ШПН-8

—

38

Кольцо упорное

СМД14-2133

—

39

Шарикоподшипник радиальный 60Х130Х31

№312

—

40

Крышка сальника

СМД7-2102

—

41

Сальник самоподвижной каркасный 75-100-12/14

Н-6298

—

42

Вал сцепления

14-2103А

—

43

Шайба замковая

СМД1-2157

—

44

Гайка

СМД1-2156

—

45

Заглушка

ЗС-40

—

46

Шпилька

Н-5265

—

47

Гайка

ГУ-М10

—

48

Шайба пружинная

ШПН-10

—

49

Корпус подшипника

СМД14-2132-1

—

50

Прокладка

СМД1-2155

—

51

Вилка выключения

14-2124-2

—

52

Шпонка сегментная

ШС-6Х32

—

53

Болт

БНП-М12Х40

—

54

Крышка

СМД14-2134-1

—

55

Болт

БНП-М8Х16

—

56

Крышка муфты сцепления

СМД14-21С5

—

57

Прокладка

СМД14-2121

—

58

Пружина муфты сцепления

14-2144-1

—

59

Диск упорный

14-21С9-1

—

59

Диск упорный (балансировочный узел)

14-21С12-1

—

59

Диск упорный в сборе

14-21С3-1

—

60

Стакан пружины

СМД14-2143

—

61

Подпятник пружины муфты сцепления

СДМ14-21С13

—

62

Болт

БНП-М10Х35

—

63

Шплинт

Ш-3Х35

—

64

Валик вилки

14-2125-1

—

65

Втулка валика вилки выключения сцепления

СМД1-2172

—

66

Накладка

14-2158

—

67

Винт

В-М8Х22

—

68

Шарик

БV-10ммР

—

69

Пружина муфты

14-2159А

—

70

Заглушка стакана

СМД55-0653

—

71

Шпонка сегментная

ШС-5Х22

—

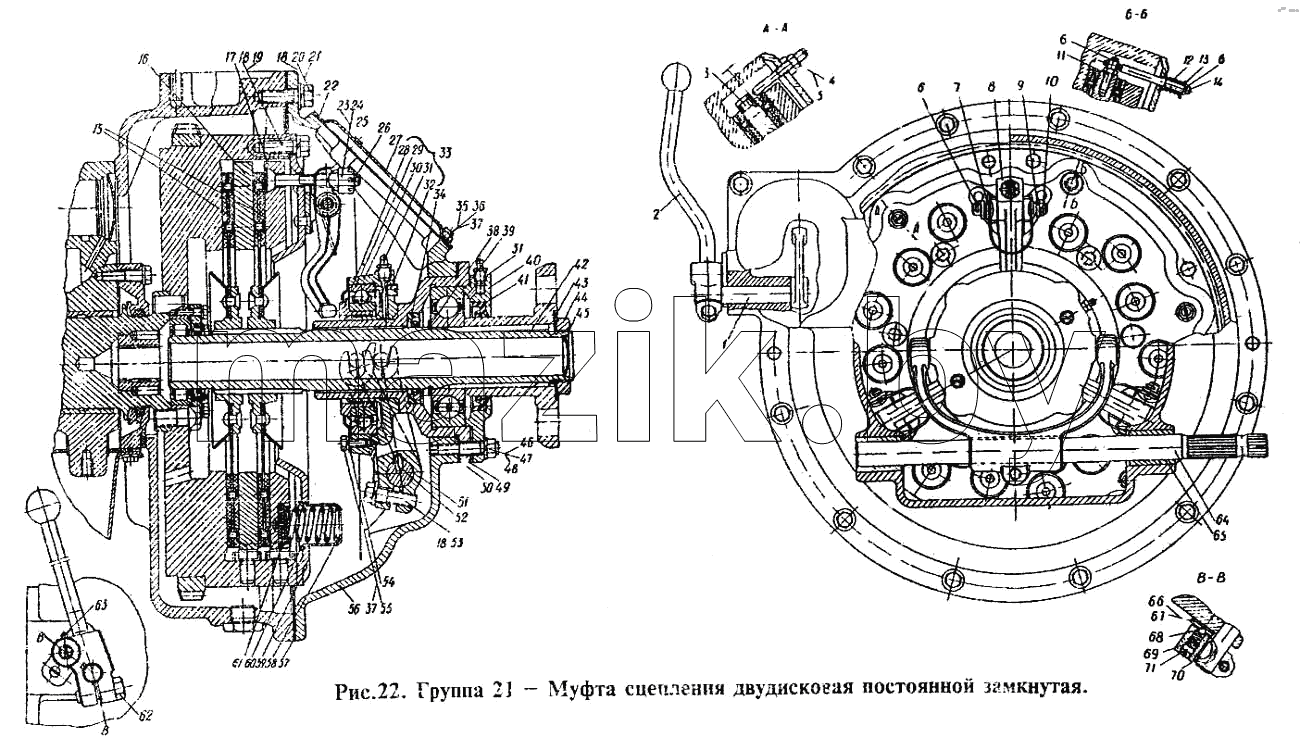

Каталог запасных частей к технике: СМД 14 (1998 г. Минск). Муфта сцепления двухдисковая постоянно замкнутая
