Турбокомпрессоры МАЗ

Турбокомпрессор ТКР-К-36-Т-87-01

Масса (кг): 18,3
Угол разворота α°: 75
Угол разворота β°: 0
Диаметр колеса компрессора (мм): 102/68,3
Диаметр колеса турбины (мм): 96,5/81,12
Частота вращения вала ротора (об/мин): 45000
Максимальная степень повышения давления: 0,2-0,55
Производительность кг/с (м3/ч): 0,27
Допустимая температура газов перед турбиной С° без огр. по времени 700
Адиабатический КПД компрессора (max): 0,8
Эффективный КПД турбины (max): 0,65

Применяемость турбокомпрессора ТКР-К-36-Т-87-01

Двигатель: 238Б, 238БЕ, 238БЕ2, 238Д, 238ДЕ, 238ДЕ2, ЯМЗ-7511.10, ЯМЗ-7512.10, 7513.10, 7514.10

Транспортное средство: МАЗ-54323, 53362, УРАЛ-5323, КрАЗ-5444, 6503, 6505, БАЗ-69506, 69531, МоАЗ-75051, 69084, 4901, 40489, КрАЗ-7133, МАЗ-64229, 6303, 5516, 5552, 53363, КрАЗ-6443, 64432, 6437, 643711, МЗКТ-65158, 692388, МЛ-107

Турбокомпрессор ТКР 6,5.1 (КБПА451651) Евро-3

Подача турбокомпрессора, кг/с 0,25
Диаметр колеса компрессора, мм 68
Диаметр колеса турбины, мм 61
Частота вращения вала ротора, об/мин 130000
КПД компрессора, не менее 0,72
КПД турбины, не менее 0,7
Габаритные размеры, мм 245X227X160
Масса, кг 9,0

Турбокомпрессор предназначен для комплектации автомобильных двигателей, соответствующих экологическим требованиям уровня ЕВРО-3, ЕВРО-4.

Применяемость:

ТКР 6,5.1-03.05: Д-245.9Е2/Е3 (МАЗ)ТКР 6,5.1-13.05: Д-245.30Е2 (МАЗ)ТКР 6,5.1-14.05: Д-245.30Е2 (МАЗ)ТКР 6,5.1-15.05: Д-245.30Е3 (МАЗ)ТКР 6,5.1-16.05: Д-245.30Е3 (МАЗ)

Турбокомпрессор ТКР 7.1 (720-1118010)

Турбокомпрессоры МАЗ 3
Подача турбокомпрессора, кг/с 0,27±0,005
Диаметр колеса компрессора, мм 81,2
Диаметр колеса турбины, мм 64,5
Частота вращения вала ротора, об/мин 100000
КПД компрессора, не менее 0,75
КПД турбины, не менее 0,70
Габаритные размеры, мм 250X173X230
Масса, кг 11,7

Автомобильный и автобусный варианты регулируемого турбокомпрессора предназначены для двигателей с уровнем экологических требований ЕВРО-2, ЕВРО-3, ЕВРО-4.

Применяемость:

ТКР 7.1-00.01: Д-260.5ТКР 7.1-00.01: Д-260.5С (МАЗ), Д-260.5Е2/12Е2 (МАЗ)ТКР 7.1-01.02: Д-260.5E2 (МАЗ)ТКР 7.1-01.05: Д-260.Е3, Д-260Е4 (автобус МАЗ)

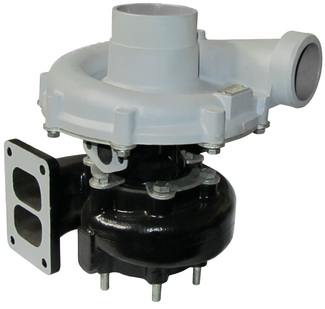

Турбокомпрессор ТКР 10 (КБПА 451100)

Турбокомпрессоры МАЗ 4
Подача турбокомпрессора, кг/с 0,2…0,55
Диаметр колеса компрессора, мм 102
Диаметр колеса турбины, мм 96
Частота вращения вала ротора, об/мин 70000
КПД компрессора, не менее 0,8
КПД турбины, не менее 0,65
Габаритные размеры, мм 295X280X235
Масса, кг 18,5

Это автомобильный вариант турбокомпрессора, который был разаработан для высоконагруженных дизельных двигателей ТМЗ и ЯМЗ-238Б/238Д и его модификаций и применяется для установки на грузовую технику МАЗ, КрАЗ, МЗКТ,

Применяемость:

ТКР 10-00.01: Д-238Б/Д/БД/БЕ/БЛТКР 10-01.01: ЯМЗ 7511ТКР 10-01.02: Д-280; 8421.10/8424.10
