АДЮИ.453644.007 Клапан электромагнитный ЭПМК, ЭКРАН

Описание и характеристики на Клапан электромагнитный ЭПМК, ЭКРАН АДЮИ.453644.007

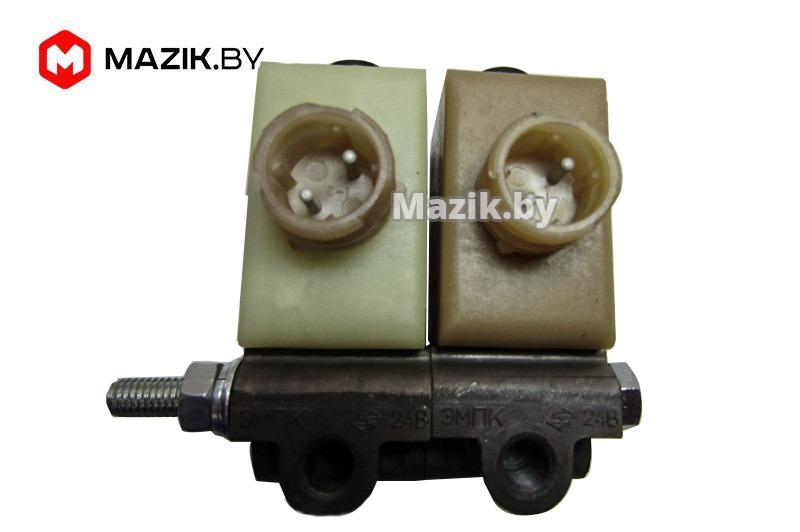

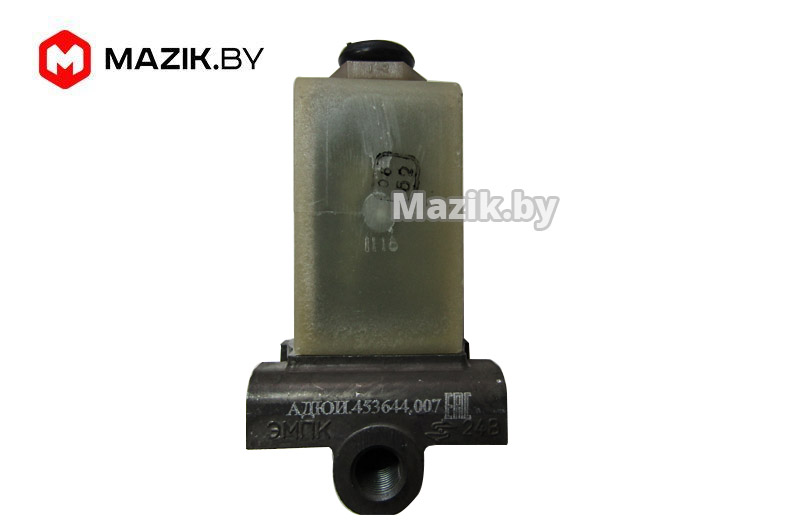

Пневматический электромагнитный клапан АДЮИ.453644.007 ЭМПК используется в составе пневматической системы автомобилей МАЗ. Подает давление с ресиверов в пневмосистему по электрическим командам управления. Команды поступают на контакты клапана.

Алгоритм обеспечения управления давлением в исполнительных механизмах является двухфазным:

• Подъем давления заданной величины
• Сброс давления заданной величины

В исходном положении в обесточенном состоянии клапан отсекает ресивер от пневматических механзизмов.

Особенностью электромагнитного клапана АДЮИ.453644.007 является наличие встроенной схемы управления и защиты, которая стабильно разогревает катушку электромагнита при длительном включении, обеспечивает отсутствие собственных помех и защищает от кондуктивных помех по цепям питания.

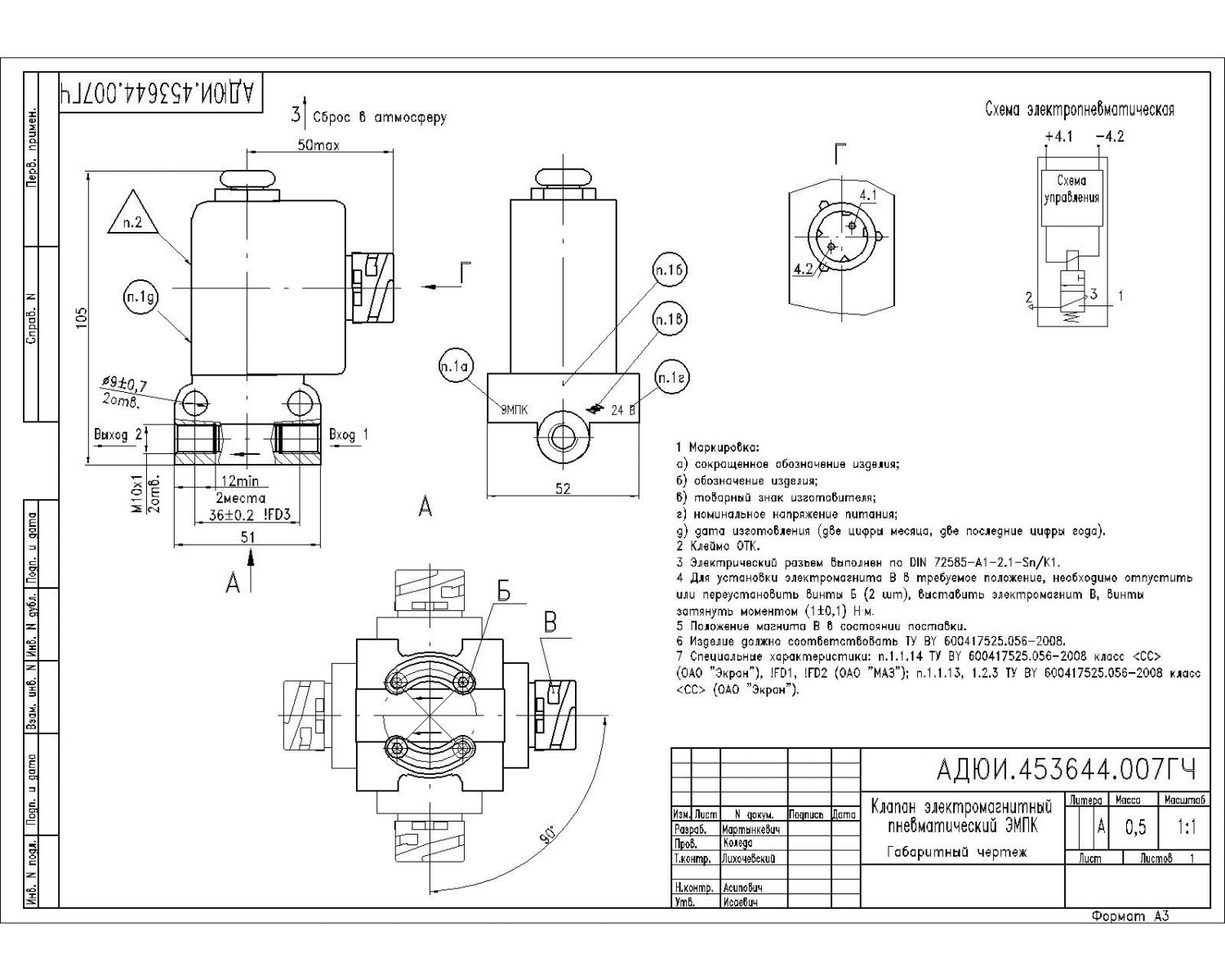

Технические характеристики электромагнитного клапана АДЮИ.453644.007

• Номинальное напряжение питания электромагнита электропневматического клапана (24 ± 0,5) В. Потребляемая мощность не более 4 Вт.
• Диапазон напряжения питания электромагнита клапана от 90 до 125% (от 21,6 до 30 В) от номинального с полным сохранением всех временных пневматических и электрических параметров функционирования, при этом при напряжениях от 18 до 21,6 В и от 30 до 30,5 В должна обеспечиваться полная работоспособность клапана, где допускается уход пневматических временных параметров, не сказывающихся на работе системы в целом.
• Ток удержания при номинальном напряжении 24 В не более 0,2 А.
• Клапан должен работать на сжатом воздухе пневматических систем транспортных средств, снабженных влагоотделителем и фильтром, при этом допускается наличие в пневматической системе некоторого количества влаги и масел.
• Рабочее давление на входе клапана от 0,03 до 0,82 МПа.
• Максимальное рабочее давление на входе 1,0 МПа;
• Клапан сохраняет работоспособность после воздействия давления на вход модулятора 1,32 МПа в течение 5 мин;
• Утечки воздуха из клапана при давлении на входе 0,8 МПа в отключенном и включенном состоянии не должны превышать 5 см3/мин.
• Клапан обеспечивает время наполнения воздухом камеры объемом (1 ± 0,1) л не более 1,8 с, время выпуска воздуха из камеры — не более 1,9 с, время запаздывания срабатывания не более 30 мс.
• Масса клапана (0,6 ± 0,05) кг.
• Сопротивление изоляции клапана не менее 20 МОм в нормальных климатических условиях и не менее 5 МОм при повышенной влажности;
• Изоляция клапана выдерживает воздействие переменного напряжения 550 В с частотой 50 Гц в течение 1 мин;
• Клапан должен сохранять работоспособность при воздействии повышенной температуры плюс 70 °С.
• Клапан сохраняет работоспособность при воздействии пониженной температуры минус 40 °С.

Срок службы клапана по статистике составляет 1000 тысяч км пробега или 10 лет.
