Рулевой механизм с распределителем 64221-3400010, 64229-3400010

Рулевой механизм с распределителем МАЗ предназначен для передачи с нагрузкой на управляемую ось от 34,3 кН (3500кгс) до 73,5кН (7500кгс) крутящего момента от рулевого колеса к управляемым колесам автомобиля (транспортного срества).

Базовой же моделью является изделие под номером 64221-3400010.

Существуют модификации рулевого механизма с распределителем 64221-3400010, основным отличием которых является расположение сектора и распределителя относительно картера механизма. Так же некоторые из них оснащены регулируемым клапаном ограничения давления

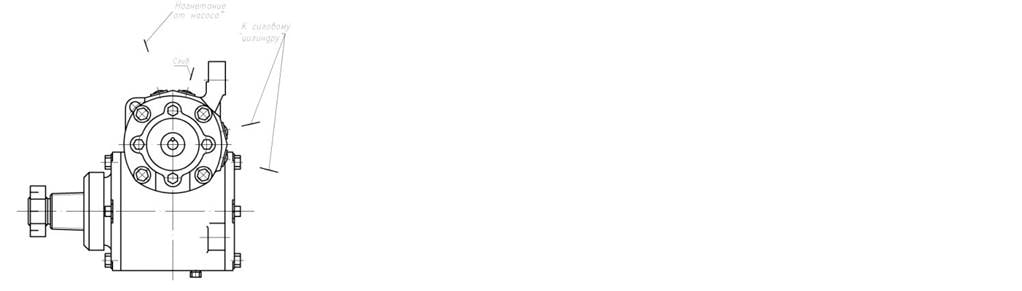

Рисунок 1: Обозначения по чертежу: 64221-3400010

Устройство ограничения давления: Регулируемое

Применяемость: для МАЗ 256, 4370, 5336, 5551, 5516, 5434, 6303, 6422, 5432

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 1

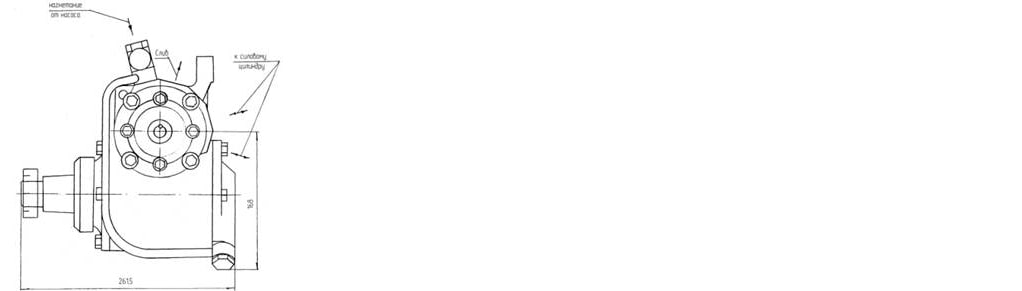

Рисунок 2: Обозначения по чертежу: 64221-3400010-10

Устройство ограничения давления: Регулируемое

Применяемость: МАЗ 5440, 6430

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 2

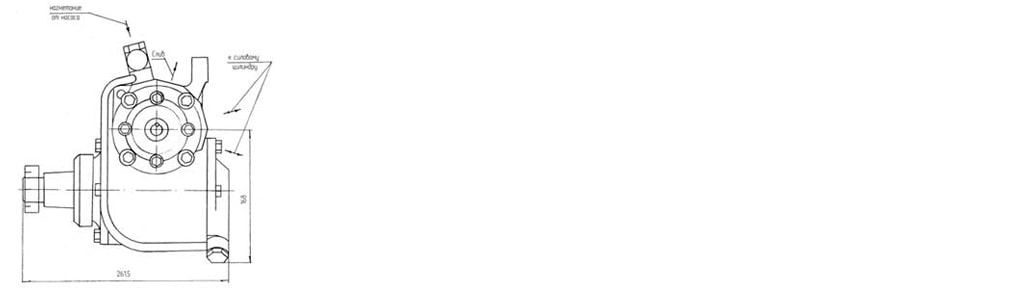

Рисунок 3: Обозначения по чертежу:  64221-3400010-20

Устройство ограничения давления:  Регулируемое

Применяемость: МАЗ

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 3

Рисунок 4: Обозначения по чертежу: 64221-3400010-01
Устройство ограничения давления: Нерегулируемое
Применяемость: МАЗ 5336, 5337, 5432, 5434, 5516, 5551, 6303, 6422

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 4

Рисунок 5: Обозначения по чертежу: 64221-3400010-21
Устройство ограничения давления: Нерегулируемое
Применяемость: МАЗ

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 5

Рисунок 6: Обозначения по чертежу: 64229-3400010-61
Устройство ограничения давления:
Нерегулируемое
Применяемость:
для МАЗ

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 6

Рисунок 7: Обозначения по чертежу: 64229-3400010
Устройство ограничения давления: Отсутствует
Применяемость: МАЗ 64221, 64229, 6506, 53361, 54321, 5551, МЗКТ

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 7

Рисунок 8:
Обозначения по чертежу: 64229-3400010-20

Устройство ограничения давления:Отсутствует

Применяемость: КрАЗ 6322(шасси), 6443,65055, 65055-02

Рулевой механизм с распределителем 64221-3400010, 64229-3400010 8

Рисунок 9: Обозначения по чертежу: 64229-3400010-30
Устройство ограничения давления: Отсутствует
Применяемость: МЗКТ 65158
