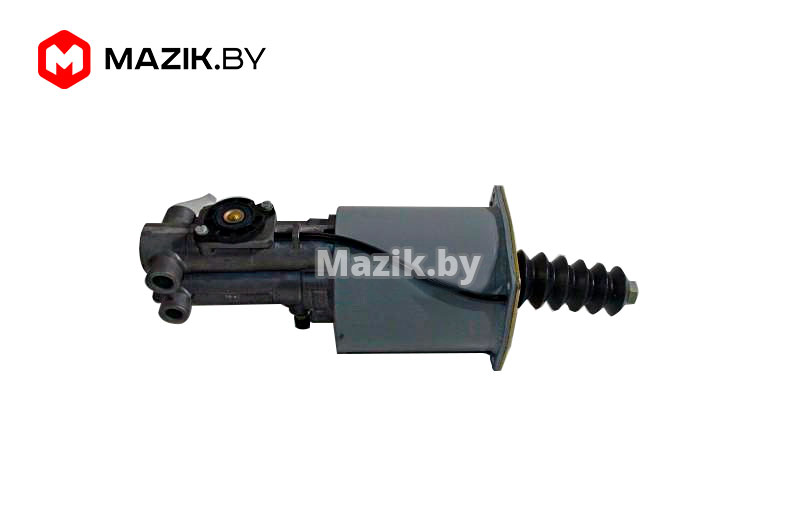

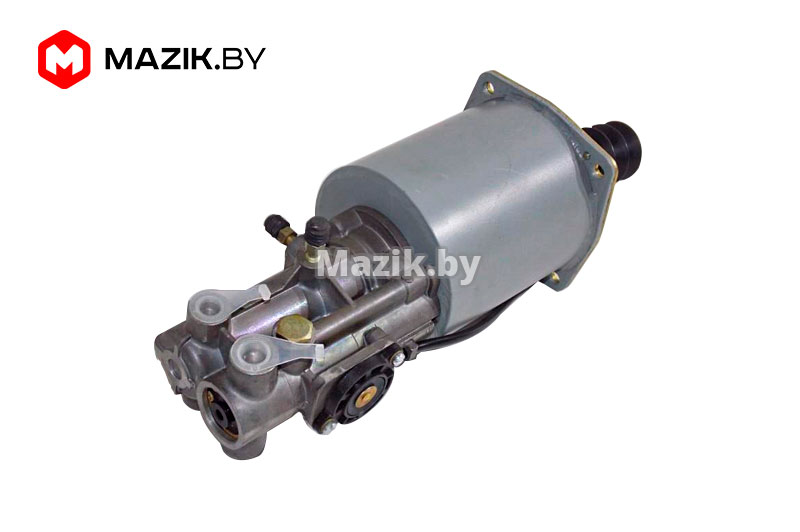

ПГУ 8250.16.09.200 — усилитель пневмогидравлический

Назначение ПГУ 8250.16.09.200

ПГУ или пневмогидравлический усилитель предназначен для снижения усилия, при нажатии педали сцепления грузовых автомобилей или автобусов МАЗ.

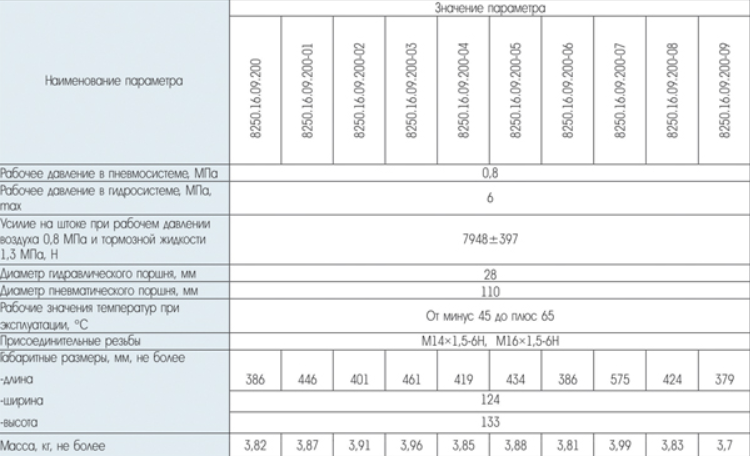

Усилитель выпускается в 10-вариациях и отличающихся местами подвода тормозной жидкости и воздуха, конструкцией штока, наличием выхлопного окна и конструкцией защитного колпака.

Для ПГУ 8250.16.09.200-06 и 8250.16.09.200-07 необходима установка сапуна. Усилитель через ввод 1 (рис.1) соединяется с магистралью подачи сжатого воздуха, а через ввод 4 с гидравлическим цилиндром, срабатывающим при нажатии на педаль сцепления. При размыкании сцепления тормозная жидкость от гидроцилиндра педали сцепления через ввод 4 подается в полости Б и В усилителя и воздействует на гидравлическую часть поршня 2 и следящий поршень 3.

Пневмогидравлический усилитель МАЗ ПГУ

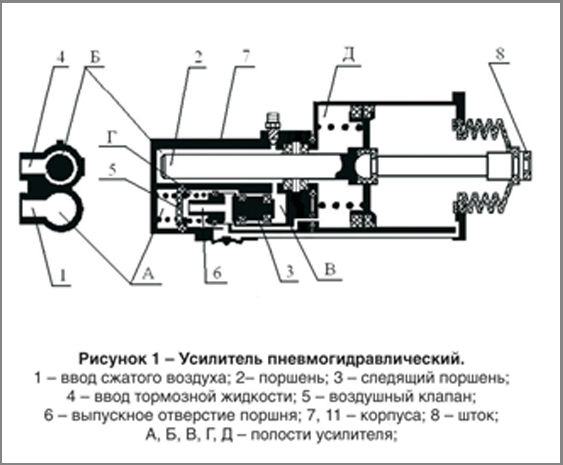

Рисунок 1

При этом следящий поршень 3 перемещается влево и нажимает на воздушный клапан 5, закрывая выпускное отверстие 6 и открывая доступ  сжатому воздуху из полости А в полость Г.. Далее по воздушному каналу 20 в корпусе 7 сжатый воздух из полости Г попадает в полость Д и воздействует на пневматическую часть поршня 2, таким образом увеличивая силовое воздействие штока 8 на вилку выключения сцепления.
Следящий поршень 3, уравновешиваемый гидравлическим давлением в полости В и пневматическим в полости Г, обеспечивает автоматическое изменение давления воздуха, поступающего в пневмоцилиндр (полости Г и Д), в зависимости от усилия, с которым водитель воздействует на педаль сцепления.

При возврате педали сцепления в исходное положение тормозная жидкость из полостей Б и В перетекает в гидроцилиндр педали сцепления. Следящий поршень 3 возвращается в правое (исходное) положение, воздушный клапан 5 перекрывает доступ сжатому воздуху в полость Г. Выпускное отверстие 6 открывается, обеспечивая сброс сжатого воздуха из полостей Д и Г.
При недостаточном давлении сжатого воздуха или его отсутствии сцпление может быть разомкнуто только гидравлическим давлением.

ПГУ 8250.16.09.200 - усилитель пневмогидравлический 4

Купить ПГУ 8250.16.09.200 вы можете у нас на сайте. Пишите в чат, звоните по телефонам по телефонам: 8 (017) 300-94-00,  8 (017) 300-95-00, отправляйте письма на zakaz@mazik.by.
