Передние Тормозные камеры МАЗ

Камеры тормозные (Тип 16)

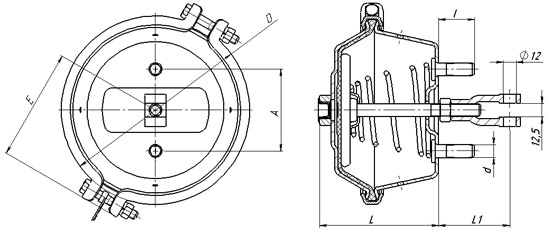

Обозначение

Габаритные размеры

Присоединительные размеры

Усилие на штоке
при ходе 20 мм., Н, не менее

Ход штока, мм

Примечание

D, мм

Е, мм

L, мм

Вылет штока L1, мм

l, мм

A,мм

d, мм

100-3519010-01

164

103

110

58

32

76±0,6

М12

5500

57



100-3519010-11

164 103 110

88

32

76±0,6

М12

5500

57



100-3519010-21

164 103 110

118

32

76±0,6

М12

5500

57



100-3519010-12

164 103 110

88

32

76±0,6

М12

5500

57

ЗЧ

100-3519010-22

164 103 110

118

32

76±0,6

М12

5500

57

ЗЧ

Камеры тормозные (Тип 20)

Передние Тормозные камеры МАЗ 1

Обозначение

Габаритные размеры

Присоединительные размеры

Усилие на штоке
при ходе 20 мм., Н, не менее

Ход штока, мм

Примечание

D, мм

Е, мм

L, мм

Вылет штока L1, мм

l, мм

A,мм

d, мм

18.3519110

175

109

115

75

32

76±0,6

М12х1,25

6500

57

ВУ

18.3519110-01

175

109

115

75

32

76±0,6

М12х1,25

6500 57 ВУ

20.3519010

175

109

115

58

32

120±0,7

М16х1,5

6500 57

ЗЧ

20.3519010-01

175

109

115

58 32

120±0,7

М16х1,5

6500 57 ЗЧ

Камеры тормозные (Тип 24)

Передние Тормозные камеры МАЗ 2

Обозначение

Габаритные размеры

Присоединительные размеры

Усилие на штоке
при ходе 20 мм., Н, не менее

Ход штока, мм

Примечание

D, мм

Е, мм

L, мм

Вылет штока L1, мм

l, мм

A,мм

d, мм

18.3519110

175

109

115

75

32

76±0,6

М12х1,25

6500

57

ВУ

18.3519110-01

175

109

115

75

32

76±0,6

М12х1,25

6500 57 ВУ

20.3519010

175

109

115

58

32

120±0,7

М16х1,5

6500 57

ЗЧ

20.3519010-01

175

109

115

58 32

120±0,7

М16х1,5

6500 57 ЗЧ

Камеры тормозные (Тип 30)

Передние Тормозные камеры МАЗ 3

Обозначение

Габаритные размеры

Присоединительные размеры

Усилие на штоке
при ходе 20 мм., Н, не менее

Ход штока, мм

Примечание

D, мм

Е, мм

L, мм

Вылет штока L1, мм

l, мм

A,мм

d, мм

30.3519010

208

122

120

58

38

120±0,7

М16х1,5

10000

57

ВУ

30.3519010-01

208

122

120

58 38

120±0,7

М16х1,5

10000 57

ВУ, ЗЧ

30.3519010-10

208

122

120

58 38

120±0,7

М16х1,5

10000 57

ВУ

30.3519010-11

208

122

120

58 38

120±0,7

М16х1,5

10000 57

ВУ, ЗЧ

30.3519010-30

208

122

120

75 38

120±0,7

М16х1,5

10000 57

ВУ

30.3519010-31

208

122

120

75 38

120±0,7

М16х1,5

10000 57

ВУ, ЗЧ

30.3519010-50

208

122

120

58

38

120±0,7

М16х1,5

10000 57

ВУ

30.3519010-51

208

122

120

58 38

120±0,7

М16х1,5

10000 57

ВУ, ЗЧ

УШ – камера укомплектована удлинителем штока.

ВУ – вилка укомплектована пальцем, шайбой и шплинтом

ЗЧ – камера укомплектована защитным чехлом.

В остальных случаях вилка не комплектуется, защитный чехол не устанавливается. Рабочее давление, МПа от 0,6 до 0,8 включительно

Присоединительная резьба бобышек М16х1,5
