Обозначение крепежа МАЗ — болтов, гаек, винтов и шпилек

Обозначение крепежа МАЗ, как система, была принята еще в начале XX века в СССР. С большего, позаимствованная из Европы, система была модернизирована и уникализирована для советского рынка. В чертежах крепеж в виде болтов, гаек, винтов и шпилек необходимо строго придерживаться утвержденным обозначениям во всех случаях.

Виды обозначений крепежа:

  • упрощенные обозначения — в наименовании крепежного элемента указываются только главные параметры и требования: Гайка М16 ГОСТ, Болт 15х45 ГОСТ, Винт 8х55 ГОСТ и т.д.
  • сокращенные — производное от полного обозначения исключающие из себя параметры несущественные для применения: Гайка М16-6Н.032 ГОСТ, Винт М16-8gx80.029 ГОСТ и т.д.
  • полный — Болт ВЗМ12х1.25х50.58С.019 ГОСТ, Шайба А30.01.08кп.019 ГОСТ и т.д.

ГОСТ, ОСТ и ТУ — обязательны к указанию и определяют форму геометрии крепежа, точность изготовления, конструкцию. Так же, ГОСТ, ОСТ и ТУ могут указывать на марку стали, прочность крепежа и другие параметры.

Полное обозначение крепежа:

Не трудно догадаться, что все виды обозначения крепежа пошли от полного.

ГОСТ 1759.0-87 применяется для крепежа с резьбой до 48мм, а для крепежа с резьбой свыше 48мм предназначен ГОСТ 18126-94.

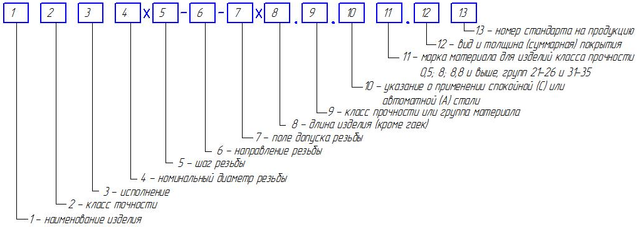

Для обозначения крепежа ГОСТ 1759.0-87 и ГОСТ 18126-94 принята схема следующего типа:

Обозначение крепежа МАЗ - болтов, гаек, винтов и шпилек 2
Схема обозначения крепежных элементов 1759.0-87 и 18126-94

Бытует мнение, что сокращенные и упрощенные обозначения крепежа существуют не зря, в связи с присутствием не критичных параметров в полном, однако никаких данных по этому поводу в документации не предусмотрено.

Примеры обозначения крепежа МАЗ

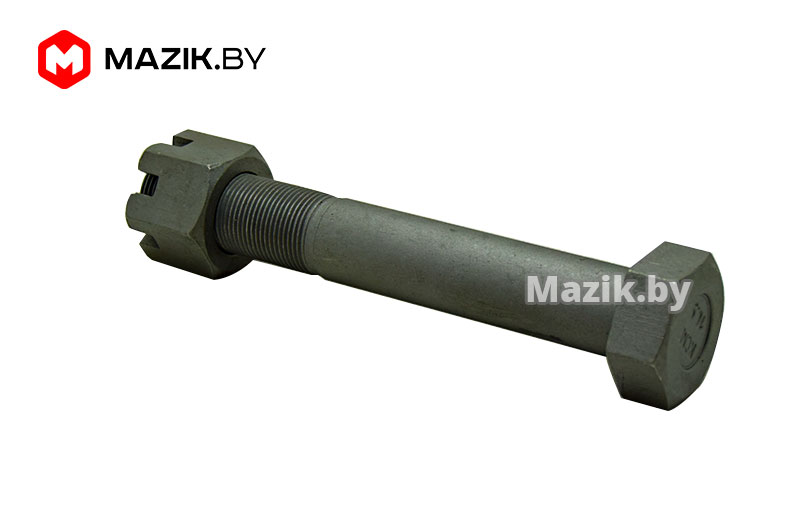

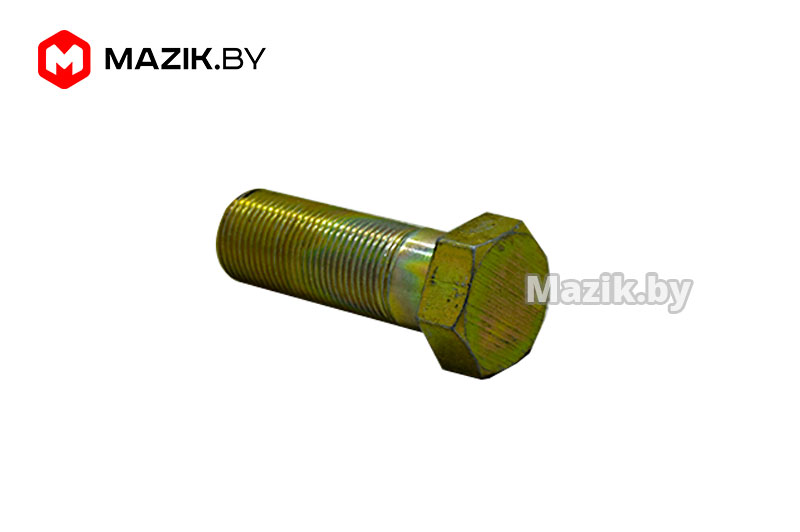

Болт 3М12х1.25LH -6gx50.58.С019 ГОСТ 7798-70

  • Болт — название и тип крепежного элемента;
  • В — класс точности болта (существует 3 класса точности, где самый точный обозначается буквой А). В данном примере класс не указан, но присутствует в информации ГОСТ 7798-70 (болты данного стандарта не могут быть другого класса, кроме как В)
  • 3 — исполнение болта. Может быть от 1-го и до 4-х исполнений, по умолчанию, если нет обозначение, применяется исполнение 1 и цифра 1 не указывается.
  • М — вид резьбы. Зависит от стандарта. Существуют след. виды резьбы: М-метрическая, К-коническая, Тр — трапецеидальная.
  • 12 — диаметр резьбы болта в мм.
  • 1.25 — шаг резьбы болта (крупный шаг резьбы не указывается). Например: для резьбы М12 шаг 1.25 является мелким, а крупным — 1.75мм
  • LH — направление нарезки резьбы (L = left = левая). Для правой резьбы, направление не указывается.
  • 6g — поле допуска резьбы, определяющее класс точности изготовления. Существуют точный, средний и грубый класс. Обозначаются от 4 до 8 цифрами.
  • 50 — длина болта в мм.
  • 58 — класс прочности болта. Прочностной ряд для болтов углеродистых сталей имеет 11 классов: 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129.
  • С — указывается примененная сталь. С = спокойная и А = автоматная.
  • 01 — вид покрытия (от 01 до 13).
  • 9 — толщина покрытия в микронах, мкм
  • ГОСТ 7798-70 — тип и номер стандарта на геометрические параметры и конструкцию болта.

Винт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

  • Винт ― название крепёжной детали;
  • В ― класс точности винта;
  • 1 ― исполнение винта;
  • М ― вид резьбы;
  • 16 ― номинальный диаметр резьбы винта в миллиметрах, мм;
  • 2 ― шаг резьбы винта;
  • 6g ― поле допуска резьбы;
  • 45 ― длина винта в миллиметрах, мм;
  • 45Н ― класс прочности винта установочного;

Параметр

Значение параметра для винтов класс прочности

14H

22H

33H

45H

Твердость по:



Викерсу HV

От 140 до 290

От 220 до 300

От 330 до 440

От 450 до 560

Бринеллю НВ

От 133 до 276

От 209 до 285

От 314 до 418

Роквеллу:



HRB

От 75 до 105

Не менее 95

HRC3

Не более 30

От 33 до 44

От 45 до 53

Марка стали

10, 20, 30, 35, 45

35, 45, 35Х, 38ХА

35, 45, 40ХН2МА

45, 40Х, 45Х, 35Х, 38ХА, 40ХН, 40ХН2МА

  • 40Х ― указание марки стали винта;
  • 05 ― цифровое обозначение вида покрытия;
  • ГОСТ 1482-84 ― тип и номер стандарта на конструкцию и геометрические параметры винта.

Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

  • Гайка ― название крепёжной детали;
  • А ― класс точности гайки. В ГОСТ 5927-70 гайки не могут быть другого класса точности, кроме А;
  • 2 ― исполнение гайки;
  • М ― вид резьбы;
  • 10 ― номинальный диаметр резьбы гайки в миллиметрах, мм;
  • 1 ― шаг резьбы гайки;
  • LH ― обозначение направления нарезки резьбы;
  •  ― поле допуска резьбы;
  • 32 ― указание группы материала гайки ― в данном случае латунь Л63 ― группа 32;
  • 07 ― цифровое обозначение вида покрытия;
  • 9 ― толщина покрытия в микронах, мкм;
  • ГОСТ 5927-70 ― тип и номер стандарта на конструкцию и геометрические параметры гайки.

Шпилька 2М24х1,5LH-6gx220.109.45.029 ГОСТ 22032-76

Шпилька ― название крепёжной детали;

  • В ― класс точности шпильки. ГОСТ 22032-76  подразумевает, что шпильки данного стандарта не могут быть другого класса точности, кроме В;
  • 2 ― исполнение шпильки;
  • М ― вид резьбы;
  • 24 ― номинальный диаметр резьбы шпильки в миллиметрах, мм;
  • 1,5 ― шаг резьбы шпильки;
  • LH ― обозначение направления нарезки резьбы;
  • 6g ― поле допуска резьбы;
  • 220 ― длина шпильки в миллиметрах, мм;
  • 109 ― класс прочности шпильки;
  • 45 ― указание марки стали шпильки;
  • 02 ― цифровое обозначение вида покрытия;
  • 9 ― толщина покрытия в микронах, мкм;
  • ГОСТ 22032-76 ― тип и номер стандарта на конструкцию и геометрические параметры шпильки.

Надеемся, что сейчас вам стало значительно легче подобрать крепеж для вашего автомобиля МАЗ.
