1

Трубка к буксирному прибору

6363-3506076

—

2

Трубка от компрессора первая

6363-3506176

—

3

Компрессор

См. Рис. Установка компрессора

5336-3509012-10

Пневмокомпрессор (270 л/мин) ЯМЗ-236,238 со шкивом, HRT Пневмокомпрессор (270 л/мин) ЯМЗ-236,238 со шкивом, СПЕЦМАШ Пневмокомпрессор (270 л/мин) ЯМЗ-236,238 со шкивом

6

Уточняйте

4

Лента спиральная

6363-3506108

—

5

Модулятор АБС

См. Рис. Установка модулятора

ВR9156-1132612

—

6

Шланг тормозов

6367-3506396

—

7

Гайка

623.7746

—

8

Тройник

337789

—

9

Прокладка

4320-3514023

—

10

Клапан контрольного вывода

См. Рис. Установка буксирного клапана

100-3515310-01

—

11

Трубка от компрессора вторая

6363-3506178

—

12

Трубка на левый модулятор

6363-3506216

—

13

Трубка от компрессора третья

6363-3506190

—

14

Трубка от компрессора четвертая

6363-3506182

—

15

Клапан ограничения давления

См. Рис. Установка клапана ограничения давления

100-3534010

Клапан ограничения давления, АВТОМАГНАТ

1

Уточняйте

16

Трубка к тройнику

6367-3506184

—

17

Трубка к ускорительному клапану стояночного тормоза

63645-3506238

—

18

Трубка к регулятору тормозных сил, вторая

63645-3506248

—

19

Трубка от регулятора тормозных сил на тройник

6363-3506220

—

20

Клапан ускорительный

См. Рис. Установка ускорительного клапана стояночного тормоза

100-3518210-10

—

21

Регулятор тормозных сил

См. Рис. Установка регулятора тормозных сил

100-3533010-10

—

22

Трубка к камере

63645-3506156

—

23

Шланг тормозов

63645-3506396

—

24

Шланг гибкий

4320-3506398-01

—

25

Угольник

334068

—

26

Трубка к камере

63645-3506152

—

27

Трубка к задней камере верхняя

63645-3506228

—

28

Трубка к задней камере нижняя

63645-3506230

—

29

Трубка от модулятора нижняя

6363-3506226

—

30

Трубка от модулятора верхняя

6363-3506224

—

31

Клапан ускорительный

См. Рис. Установка клапана ускорительного См. Рис. Установка клапана ускорительного с модуляторами

100-3518010-10

Клапан ускорительный (с глушителем) 64221-3518010-20, СПЕЦМАШ Клапан ускорительный (с глушителем) 100-3518010-10, HRT

10

Уточняйте

32

Трубка на ускорительный клапан

63645-3506222

—

33

Трубка к регулятору тормозных сил

63645-3506214

—

34

Баллон воздушный в сборе

См. Рис. Установка воздушных баллонов

375-3513015-10

—

35

Трубка от блока подготовки к четвертому баллону

6363-3506236

—

36

Трубка от второго баллона первая

6363-3506204

—

37

Трубка от первого баллона первая

6363-3506202

—

38

Трубка от блока подготовки к баллону

6363-3506200

—

39

Трубка от второго баллона вторая

6363-3506206

—

40

Влагомаслоотделитель со встроенным регулятором давления

См. Рис. Установка блока подготовки воздуха

100-351110-10

—

41

Трубка к баллону адсорбера

6363-3506240

—

42

Трубка к клапану накачки шин

6363-3506192

—

43

Трубка от второго баллона третья

6363-3506210

—

44

Лента спиральная

6363-3506107

—

45

Трубка от ускорительного клапана к тормозному крану

63645-3506242

—

46

Трубка к переднему ускорительному клапану

63645-3506246

—

47

Прокладка защитная

6363-3506550

—

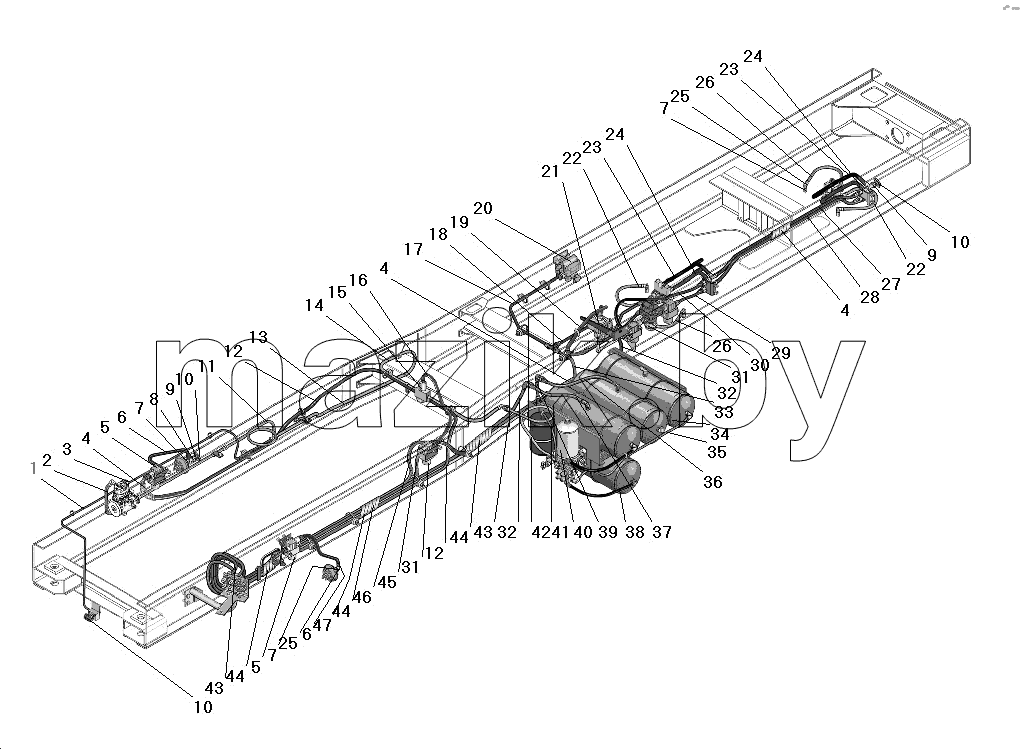

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Трубопроводы и шланги привода рабочих тормозов
