1

Трубка к буксирному прибору

6363-3506076

—

2

Трубка от компрессора первая

6363-3506176

—

3

Модулятор АБС

См.рис.Установка клапана ускорительного с модуляторами См.рис.Установка модулятора ( на правом и левом лонжероне)

ВR9156-II32612

—

4

Шланг тормозов

6367-3506396

—

5

Трубка от клапана к соединительной головке

63634-3506370

—

6

Головка соединительная автоматическая

См.рис.Установка соединительных головок

100-3521110-10

—

7

Трубка от клапана к соединительной головке

63634-3506372

—

8

Трубка от компрессора вторая

6363-3506178

—

9

Трубка от компрессора третья

6363-3506190

—

10

Трубка на левый модулятор

6367-3506216

—

11

Клапан ограничения давления

См.рис.Установка клапана ограничения давлением

100-3534010

Клапан ограничения давления, АВТОМАГНАТ

1

Уточняйте

12

Трубка от компрессора четвертая

6363-3506182

—

13

Трубка к третьему баллону

63674-3506232

—

14

Трубка от ускорительного клапана к третьему баллону

63674-3506188

—

15

Трубка к тройнику

6367-3506184

—

16

Клапан управления тормозами прицепа

См.рис.Установка клапана прицепа с защитным клапаном

25.3522210

—

17

Воздушный баллон

См.рис.Установка воздушных баллонов

375-313015-10

—

18

Трубка к ускорительному клапану стояночного тормоза

63645-3506238

—

19

Трубка от ускорительного клапана

63674-3506246

—

20

Трубка от РТС на тройник

6367-3506220

—

21

Регулятор тормозных сил

См.рис.Установка регулятора тормозных сил

100-3533010-10

—

22

Трубка от модулятора верхняя

6363-3506224

—

23

Трубка к камере

63634-3506150

—

24

Шланг гибкий

4320-3506398-01

—

25

Шланг тормозов

63645-3506396

—

26

Трубка от клапана прицепа к четвертому баллону вторая

63674-3506236

—

27

Трубка от модулятора нижняя

6363-3506226

—

28

Клапан ускорительный

См.рис.Установка клапана ускорительного с модуляторами См.рис.Установка клапана ускорительного

100-3518010-10

Клапан ускорительный (с глушителем) 64221-3518010-20, СПЕЦМАШ Клапан ускорительный (с глушителем) 100-3518010-10, HRT

16

Уточняйте

29

Трубка к регулятору тормозных сил

6367-3506214

—

30

Трубка от угольника к тройнику

63674-3506194

—

31

Трубка к клапану накачки шин

63674-3506192

—

32

Трубка к баллону адсорбера

6363-3506240

—

33

Влагомаслоотделитель с регулятором давления

См.рис.Установка блока подготовки воздуха

63674-3511110-30

—

34

Трубка от блока подготовки к баллону

63674-3506202

—

35

Трубка от блока подготовки к баллону

63674-3506200

—

36

Лента спиральная

6363-3506107

—

37

Трубка от клапана прицепа к четвертому баллону первая

63674-3506218

—

38

Трубка от первого баллона вторая

63674-3506208

—

39

Трубка от первого баллона первая

63674-3506204

—

40

Трубка от клапана прицепа

63674-3506376

—

41

Трубка к ускорительному клапану

6367-3506186

—

42

Трубка от второго баллона вторая

6363-3506206

—

43

Трубка к клапану прицепа

63674-3506374

—

44

Трубка на клапан прицепа

6367-3506212

—

45

Лента спиральная

6363-3506108

—

46

Трубка к клапану прицепа

6367-3506244

—

47

Трубка от крана тормозного первая нижняя

6367-3506284

—

48

Трубка к крану тормозному нижняя

6363-3506294

—

49

Трубка к крану тормозному верхняя

6363-3506296

—

50

Трубка от крана тормозного первая верхняя

6367-3506286

—

51

Трубка выпускная

6361-3506528

—

52

Буксирный прибор

6363-3524000

—

53

Кран тормозной

См.рис.Установка тормозного крана

100-3514208

—

54

Трубка манометра

6363-3506300

—

55

Головка соединительная автоматическая

См.рис.Установка соединительных головок

100-3521111-10

—

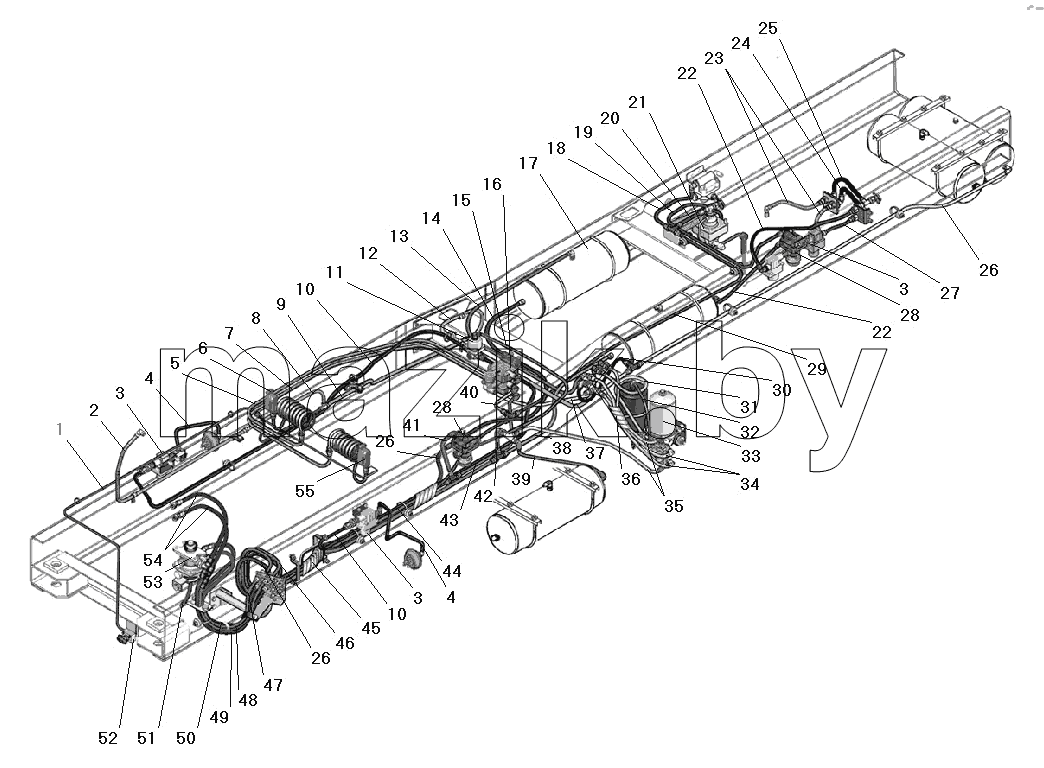

Каталог запасных частей к технике: УралАЗ УРАЛ-63674. Трубопроводы и шланги привода рабочих тормозов
