1

Гидроцилиндр подъема платформы в сборе

См. рис. Установка гидроцилиндра подъема платформы

БРИП.306457.010

—

2

Гайка М10

250512-П29

—

3

Шайба 10 пружинная

252156-П2

—

4

Гидрораспределитель закрывания бортов в сборе

5557-8607022

—

5

Шайба 8 пружинная

252155-П2

—

6

Болт М8х45

200267-П29

—

7

Болт М10-6gх25

201497-П29

—

8

Болт М8-6gх65

200272-П29

—

9

Пластина

55571-8609297

—

10

Гайка М8-6Н

250510-П29

—

11

Заглушка разрывной муфты

5557-8609286

—

12

Корпус левый разрывных муфт в сборе

5557-8609401

—

13

Болт М8-6gх35

200263-П29

—

14

Блок гидрораспределителей в сборе

5557-8607005

—

15

Угольник поворотный

5557-8609085-10

—

16

Гайка М24х1,5

335049-П29

—

17

Кольцо

021-025-25-2-2

Кольцо уплотнительное 021-025-25-2-2 шланга ГУР, БРТ

102

Уточняйте

18

Угольник М10х1 К1/8"

339520-П29

—

19

Блок гидрораспределителей в сборе

182.8607005

—

20

Штуцер М10х1 К1/8"

339200-П29

—

21

Гидрораспределитель в сборе

182.8607050-01

—

22

Кран управления

Кран управления 5511-8607010 входит только в блок гидрораспределителей 182-8607005, отдельно не поставляется

5511-8607010

—

23

Кран управления в сборе

55571-8607009

—

24

Бак масляный

См. рис. Установка инструментального ящика и масляного бака

5557-8608009

—

25

Насос масляный шестеренный в сборе

Возможна замена на НШ32УК-3Л-00-00А

НШ32У-3-Л

—

26

Шайба 10 пружинная

252136-П2

—

27

Прокладка

5557-4209117

—

28

Болт М10х38

201502-П29

—

29

Гайка М10х1,25

250517-П29

—

30

Шпилька М10х1,25х23х15

333313-П29

—

31

Прокладка регулировочная

375-4207023

—

32

Прокладка

375-4207025

—

33

Коробка отбора мощности

См. рис. Коробка отбора мощности

55571-4209009

—

34

Штуцер подвода воздуха

375-4245114

—

35

Панель управления самосвальной установкой

См. рис. Панель управления с кранами См. рис. Установка пневмоуправления ДОМ,БМКД

5557-8606048

—

36

Клапан ограничительный

См рис. Ограничительный клапан

5511-8614010

—

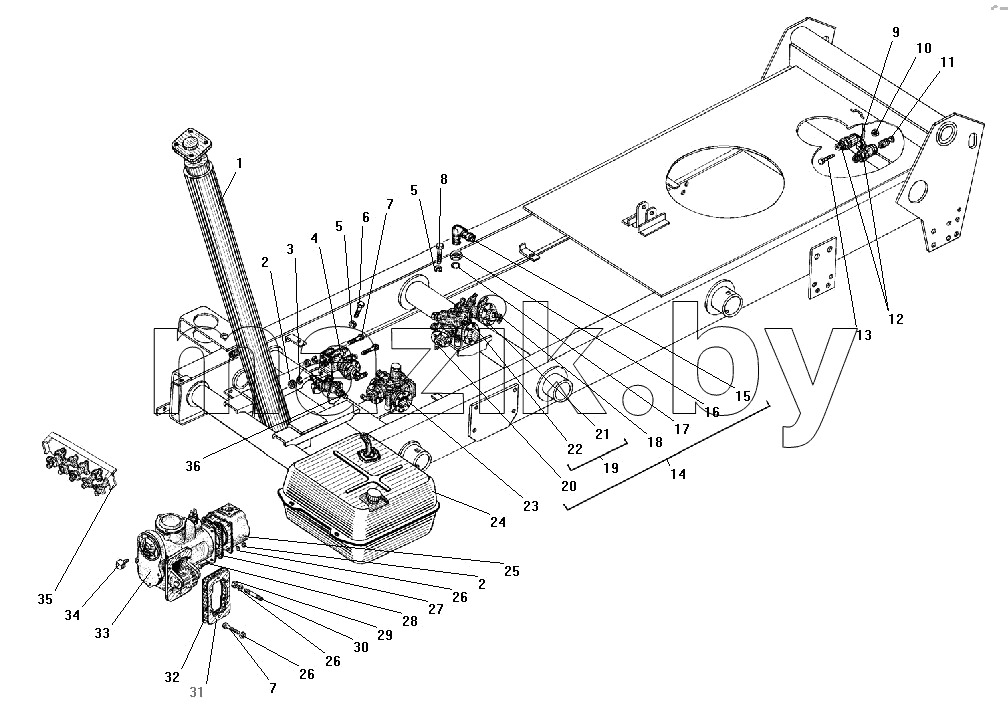

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-40. Агрегаты самосвальной установки
