1

Кронштейн шланга

4320-3125032

—

2

Шайба 10 пружинная

252136-П2

—

3

Гайка М10

250512-П29

—

4

Хомут крепления шланга

339124-П29

—

5

Прокладка

375-3506023-01

—

6

Болт М10-6gх16

201493-П29

—

7

Трубка от тройника к правому переднему колесу в сборе

Уплотнение трубопроводов см. Приложение №2

375Ю-4225092-01

—

8

Тройник М14х1,5

339296

—

9

Трубка от тройника к правым колесам в сборе

Уплотнение трубопроводов см. Приложение №2

432007-3125094-11

—

10

Тройник М16х1,5-М14х1,5

339547

—

11

Трубка от крана к центральному тройнику в сборе

Уплотнение трубопроводов см. Приложение №2

4320-3125100-01

—

12

Втулка

Н-202

—

13

Трубка от крестовины к крану управления давлением в сборе

Уплотнение трубопроводов см. Приложение №2

4320-3125102-02

—

14

Трубка выводная крана управления давлением в сборе

Уплотнение трубопроводов см. Приложение №2

375Ю-4222022-01

—

15

Трубка к шинному манометру в сборе

Уплотнение трубопроводов см. Приложение №2

4320-3125132-01

—

16

Штуцер М10х1 манометра

339157-П29

—

17

Трубка к левым колесам, первая в сборе

Уплотнение трубопроводов см. Приложение №2

555707-3125046-01

—

18

Трубка от тройника к среднему правому колесу в сборе

Уплотнение трубопроводов см. Приложение №2

432007-3125218-01

—

19

Тройник К1/4"-М14х1,5

339225

—

20

Трубка от среднего к задним колесам в сборе

Уплотнение трубопроводов см. Приложение №2

432007-3125192-01

—

21

Хомут крепления шланга

339098-П29

—

22

Фланец переходный

375-4225251

—

23

Гайка М20х1,5-6Н

250640-П29

—

24

Угольник М14х1,5 КГ1/4"

339040

—

25

Скоба

375-4225046

—

26

Шланг гибкий системы накачки шин в сборе

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-4225075-02

—

27

Болт М10

201500-П29

—

28

Кольцо распорное

Для среднего и заднего мостов, для перднего моста см. рис. Передний мост

375-3124013

—

29

Гайка подшипника колеса в сборе

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост.

4320-3103076

—

30

Шайба замочная

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-3103079-01

—

31

Контргайка подшипников колеса

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост.

375-3103081-Г

—

32

Кольцо стопорное

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост.

375-2303067-А

—

33

Угольник подвода воздуха

Для среднего и заднего мостов,для переднего моста см. рис. Передний мост

375-3124094

—

34

Сальник подвода воздуха в сборе

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-4224017-03

—

35

Шайба стопорная

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-3103080-Б

—

36

Шланг гибкий подвода воздуха в сборе

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-4225073-02

—

37

Обойма манжеты

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-4224020-01

—

38

Обойма

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост

375-4224081

—

39

Направляющая полуоси

Для среднего и заднего мостов, для переднего моста см. рис. Передний мост.

375-2303066

—

40

Трубка от тройника к среднему левому колесу в сборе

Уплотнение трубопроводов см. Приложение №2

375Ю-4225206-01

—

41

Штуцер 14х1,5

339035

—

42

Трубка к левым колесам, вторая в сборе

Уплотнение трубопроводов см. Приложение №2

555717-3125048-01

—

43

Гайка М12-6Н

250514-П29

—

44

Хомут

339168-П29

—

45

Болт М12-6gх28

201539-П29

—

46

Шайба 12 пружинная

252137-П2

—

47

Трубка к левому переднему колесу в сборе

Уплотнение трубопроводов см. Приложение №2

432007-3125034-02

—

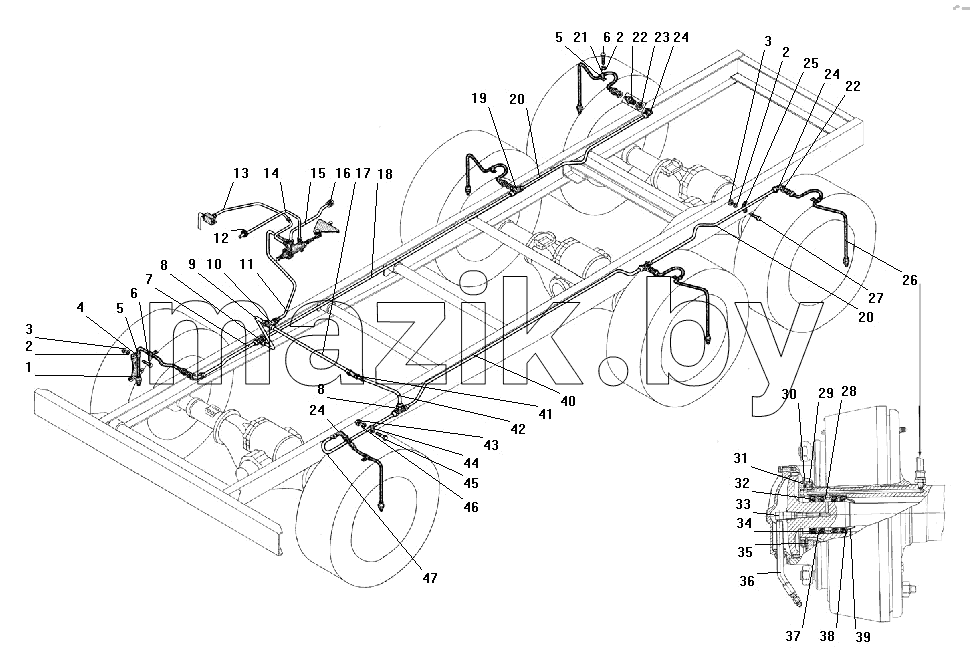

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-41. Система регулирования давления воздуха в шинах
