1

Балка оси

9042-2410050

—

2

Основание суппорта

9042-3502250-10

—

3

Головка суппорта 9042-3502015-20

2312520186

—

4

Щит грязезащитный

9042-3502152-10

—

5

Щит грязезащитный

9042-3502153-10

—

6

Заглушка

9042-3502194

—

7

Хомут червячный 130-165

130-165

4598700021

—

8

Палец

12x40 ОСТ. 37.001.163-75 Деталь поз.11 входят в состав Кулак разжимной поз.20 и Кулак разжимной поз.23

Палец12x40

—

9

Шплинт 3,2x25

Детали поз.8, поз.9 и поз.16 входят в состав Регулировочный рычаг поз.48

Шплинт

—

10

ГайкаМ22х1,5 03.260.14.08.0

М22х1,5 03.260.14.08.0

2200080076

—

11

Чашка

03.320.11.16.1

—

12

Втулка

9042-3502164

—

13

Шайба

9042-3502165

—

14

Кольцо резиновое 042-050-46

042-050-46

2200080075

—

15

Втулка 9042-3502234 фторопласт.

9042-3502234 фторопласт.

4573951357

—

16

Кронштейн регулятора зазора

Детали поз.8, поз.9 и поз.16 входят в состав Регулировочный рычаг поз.48

Кронштейн

—

17

Болт М8х25

М8х25

1282000820

—

18

Шайба 8

8

1286010008

—

19

Гайка М8

М8 самостопорящ.

1280362908

—

20

Кулак разжимной L=603 мм. 05.097.05.47.3

L=603 мм. 05.097.05.47.3

2200080062

—

21

Труба ф57хЗ,5мм

ф57х3, 5мм

9042-3502231-10

—

22

Кольцо стопорное 02.5676.01.0

02.5676.01.0

2200080072

—

23

Кулак разжимной L=603 мм. 05.097.05.48.3

L=603 мм. 05.097.05.48.3

1284000249

—

24

Вкладыш 03.188.02.02.0

03.188.02.02.0

2200080066

—

25

Колодка с накладками 05.091.46.14.0

05.091.46.14.0

2200080061

—

26

Кронштейн датчика 9042-3538110

9042-3538110

4542054329

—

27

Заклёпка

Детали поз.27, поз.28, поз.29 и поз.50 входят в состав Колодки с накладками поз.25

02.5805.80.35

—

28

Накладка тормозная

Детали поз.27, поз.28, поз.29 и поз.50 входят в состав Колодки с накладками поз.25

03.092.26.85.0

—

29

Накладка тормозная

Детали поз.27, поз.28, поз.29 и поз.50 входят в состав Колодки с накладками поз.25

05.091.46.17.0

—

30

Пружина колодок 05.397.58.03.0

1284000144

—

31

Пружина стяжная 03.397.33.06.0

03.397.33.06.0

1284000145

—

32

Пружина стяжная 03.397.33.07.0

03.397.33.07.0

1284000146

—

33

Манжета 1.2-150x180-1

1.2-150х180-1

4591257524

—

34

Кольцо упорное 9042-3104095

9042-3104095

4542054330

—

35

Шайба защитная

9042-3104027

—

36

Подшипник 7520А- без нар. кольца

7520А- без нар. кольца

4591254525

—

37

Болт колесный

601 В30

1282000015

—

38

Барабан тормозной EKU 4056

EKU 4056

5320110101

—

39

Ступица

9042-3104015-10

—

40

Шайба упорная

9042-3104077

—

41

Гайка 9042-3104076

9042-3104076

4600000116

—

42

Шайба стопорная

9042-3104079

—

43

Прокладка

9042-3104094

—

44

Крышка

9042-3104092

—

45

Шайба 8Т ГОСТ 6402-70

8Т ГОСТ 6402-70

1286020008

—

46

Болт М8х16 ГОСТ 7805-70

М8х16 ГОСТ 7805-70

1282000821

—

47

Камера тормозная Т24

Т24

5512300061

—

48

Регулировочный рычаг

1284000325

—

49

Шайба 8Т ГОСТ 6402-70

16Т ГОСТ 6402-70 Детали поз.49 и поз.50 входят в состав Тормозной камеры поз.47

1286020008

—

50

Гайка

М16х1,25 Детали поз.49 и поз.50 входят в состав Тормозной камеры поз.47 Детали поз.27, поз.28, поз.29 и поз.50 входят в состав Колодки с накладками поз.25

ГайкаМ16х1,25

—

51

Втулка резиновая

4591254282

—

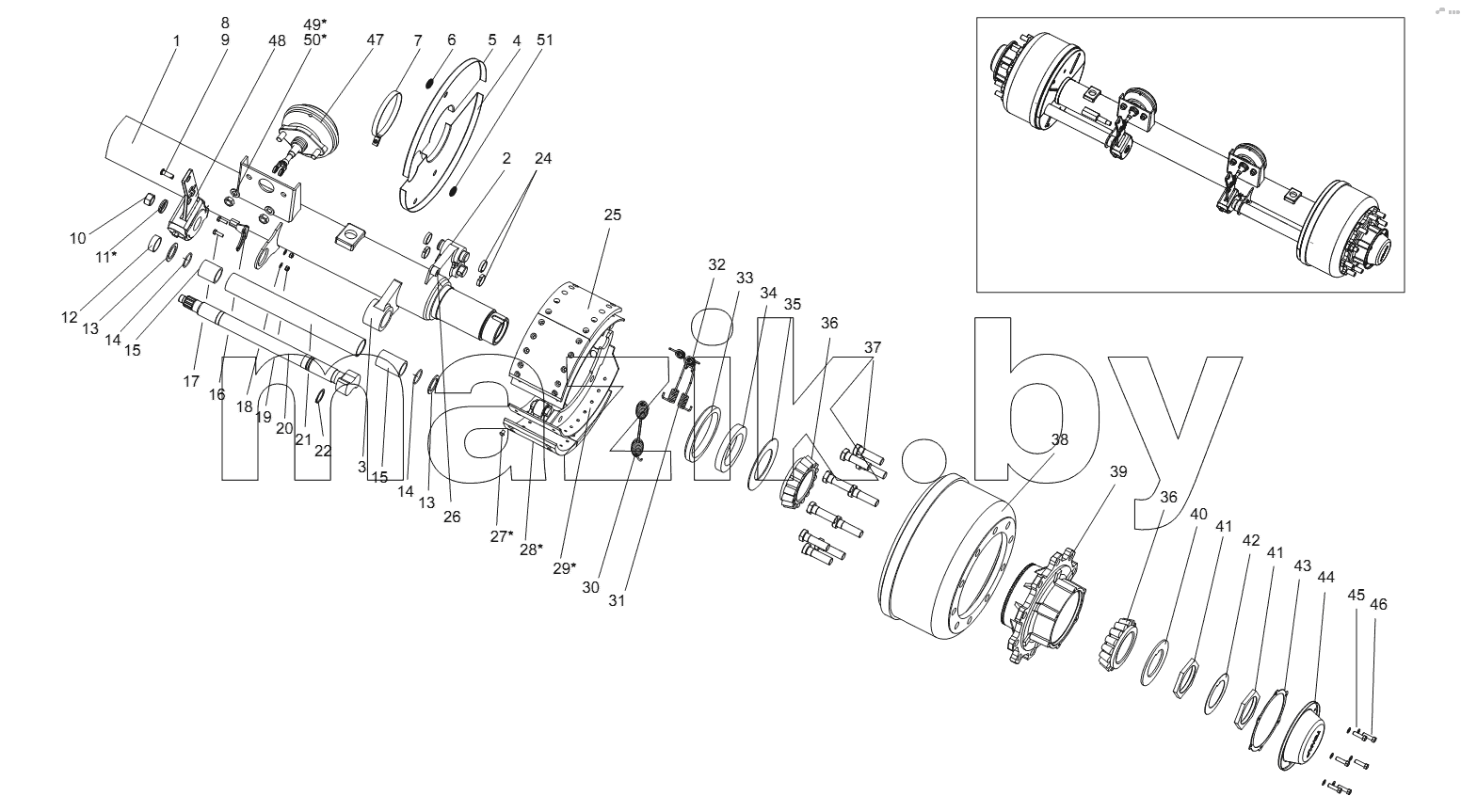

Каталог запасных частей к технике: Тонар-97461. Ось с тормозами 9042-2410011
