1

Крышка ступицы

9042-3104092-10

4600002427

—

2

Кольцо уплотнительное

9042-3104099

4599184001

—

3

Гайка корончатая

9042-3104076-10

4600000117

—

4

Шплинт 8x50

8x50 ГОСТ 397-79

1287000850

—

5

Шайба упорная

9042-3104077

—

6

Подшипник 7520А

7520А

4591257521

—

7

Ступица

9042-3104015-50

5301310268

—

8

Барабан тормозной GRANDTECH

Grandtech

5301310403

—

9

Болт колесный 9042-3104050

9042-3104050

1282000011

—

10

Шайба защитная

9042-3104027

—

11

Кольцо упорное 9042-3104095

9042-3104095

4542054330

—

12

Манжета

1.2-150x180-1

45912557524

—

13

Пружина колодок 05.397.58.03.0

05.397.58.03

1284000144

—

14

Пружина стяжная 03.397.33.07.0

03.397.33.07.0

1284000146

—

15

Пружина стяжная 03.397.33.06.0

03.397.33.06.0

1284000145

—

16

Колодка с накладками 05.091.46.14.0

05.091.46.14.0

2200080061

—

17

Колодка тормозная

05.091.46.17.0, Детали поз.17, поз.18, поз.19 входят в состав Колодки с накладками поз.16

А3024

—

18

Накладка тормозная 420x180

Детали поз.17, поз.18, поз.19 входят в состав Колодки с накладками поз.16

19032

—

19

Заклёпка d8x20

Детали поз.17, поз.18, поз.19 входят в состав Колодки с накладками поз.16

1285000820

—

20

Основание суппорта 9042-3502016-20

9042-3502016-20, Детали поз.20, поз.23, поз.24, поз.40, поз.63 входят в состав Балки оси поз.43

2312520185

—

21

Кронштейн датчика 9042-3538110

9042-3538110

4542054329

—

22

Датчик угловой

(ABS)

1284000104

—

23

Вкладыш 03.188.02.02.0

03.188.02.02.0, Детали поз.20, поз.23, поз.24, поз.40, поз.63 входят в состав Балки оси поз.43

2200080066

—

24

Ось колодки 9042-3502132-10

3502132-10, Детали поз.20, поз.23, поз.24, поз.40, поз.63 входят в состав Балки оси поз.43

1284000251

—

25

Заглушка

9042-3502194

—

26

Щит грязезащитный левый

9042-3502152-20

2521015252

—

27

Щит грязезащитный правый

9042-3502153-20

2521015253

—

28

Болт М8х16 ГОСТ 7805-70

М8х16

1282000821

—

29

Шайба 8 увеличенная

8 увеличенная

1286020108

—

30

Пластина

9042-3104196

—

31

Гайка М16 самостопорящаяся

М16 самостопорящаяся

1283000116

—

32

Шайба 16

16

1286010016

—

33

Болт М16

1282001640

—

34

Гайка М10

1283000010

—

35

Шайба 10

10

1286010010

—

36

Хомут кронштейна тормозной камеры

9042-3502170-21

—

37

Тормозная камера Т24/30

Т24/30, На передней оси вместо поз.37 - 5512300064- Камера тормозная с энергоаккумулятором Т24/30 устанавливается 5512300061- Камера тормозная Т24

5512300064

—

38

Хомут кронштейна тормозной камеры

9042-3502170-20

—

39

Болт

12820001040

—

40

Головка суппорта

9042-3502015-40, Детали поз.20, поз.23, поз.24, поз.40, поз.63 входят в состав Балки оси поз.43

2312520099

—

41

Шплинт

Деталь поз.41, поз.42, входят в состав Камера тормозная поз. 37

Шплинт3,2x25

—

42

Палец

Деталь поз.41, поз.42, входят в состав Камера тормозная поз. 37

Палец

—

43

Балка оси

9042-2410090-50

—

44

Пресс-маслёнка с резьбой

МасленкаМ8

—

45

Болт

2640200013

—

46

Гайка М8

1280362908

—

47

ГайкаМ22х1,5 03.260.14.08.0

М22х1,5 03.260.14.08.0, Деталь поз.47, поз.48,поз. 50, входят в состав Регулировочный рычаг поз. 49

2200080076

—

48

Чашка

Деталь поз.47, поз.48,поз. 50, входят в состав Регулировочный рычаг поз. 49

03.320.11.16.1

—

49

Регулировочный рычаг

Roadage 72875D

1284000325

—

50

Кронштейн регулятора зазора

Деталь поз.47, поз.48,поз. 50, входят в состав Регулировочный рычаг поз. 49

Кронштейн

—

51

Шайба

ф42/56х2 03.120.42.02.2

2332911007

—

52

Втулка

9042-3502162-10

—

53

Хомут

ф49х9 03.350.30.02.0

2200080070

—

54

Чехол

03.120.43.14.0

2200080054

—

55

Крышка

03.229.02.10.0

2332909002

—

56

Подшипник

03.113.14.01.0

4591251255

—

57

Крышка

03.229.02.09.0

2332909001

—

58

Кольцо стопорное 02.5676.01.0

02.5676.01.0

2200080072

—

59

Кольцо уплотнительное

02.5679.23.0

2200080176

—

60

Кольцо

ф42/46/55х7 03.310.12.24.0, Деталь поз. 60 входит в состав Кулак разжимной поз. 61

2200080073

—

61

Кулак разжимной L=603 мм. 05.097.05.48.3

05.097.05.48.3

1284000249

—

62

Кулак разжимной L=603 мм. 05.097.05.47.3

05.097.05.47.3

2200080062

—

63

Втулка

03.112.44.34.0, Детали поз.20, поз.23, поз.24, поз.40, поз.63 входят в состав Балки оси поз.43

2200080055

—

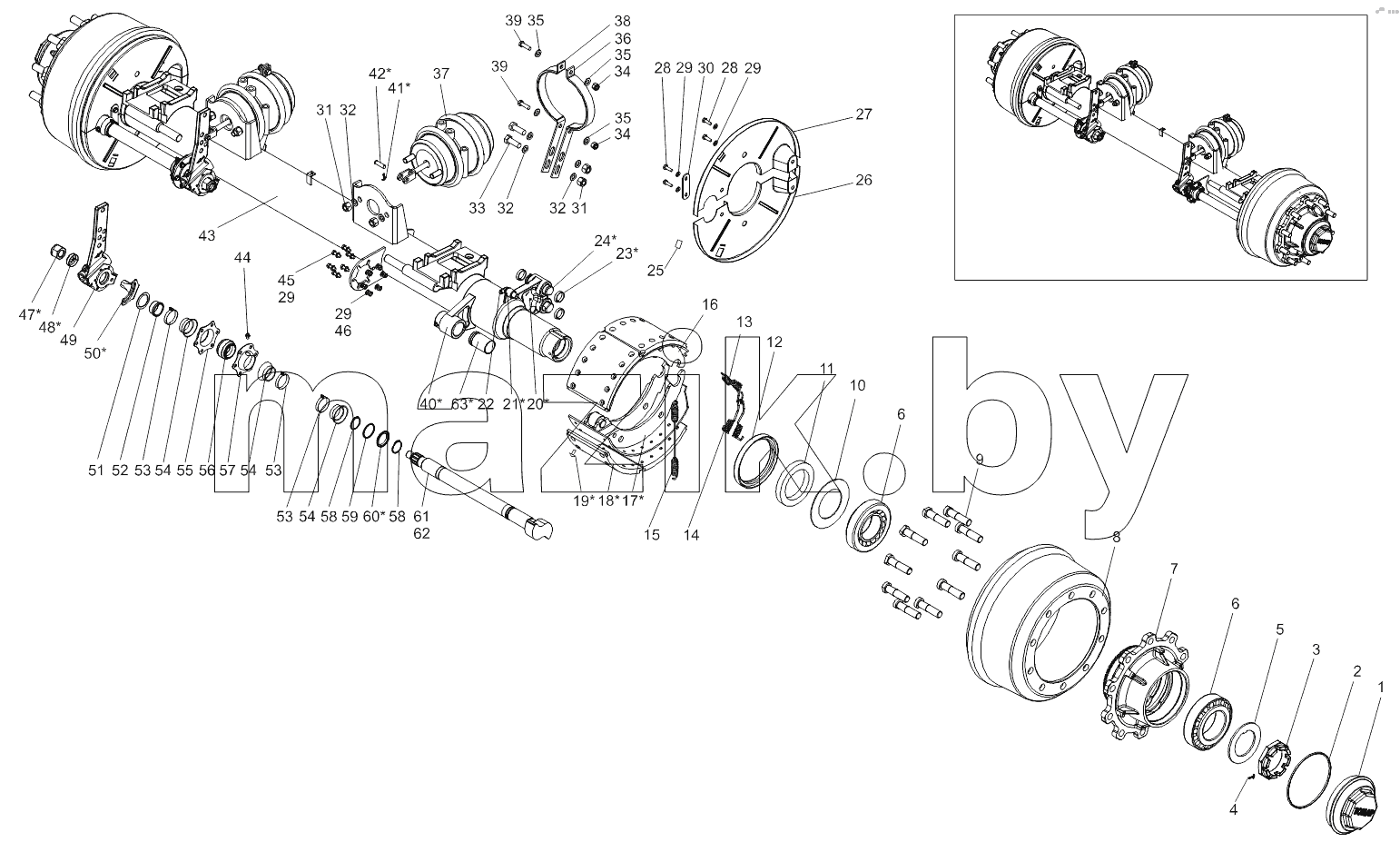

Каталог запасных частей к технике: Тонар-95234. Ось с тормозами 9523-2410016-10
