503-8609075

Ниппель

503-8609075

—

373804-П29

Винт

373804-П29

—

377351-П29

Штифт

377351-П29

—

377351-П

Штифт

377351-П

—

503-8609032

Шланг гибкий

503-8609032

—

503-8609446-А

Шланг гибкий к цилиндру включения насоса

503-8609446-А

—

503-8609032

Шланг гибкий

503-8609032

—

503-8609027

Хомутик шланга

503-8609027

—

379744-П29

Угольник конечный

379744-П29

—

262531-П29

Пробка

262531-П29

—

401520-П29

Ниппель

401520-П29

—

401507-П29

Ниппель

401507-П29

—

503-8609031

Ниппель

503-8609031

—

379275-П

Муфта

379275-П

—

503-8609033

Муфта

503-8609033

—

503-8609465

Втулка

503-8609465

—

503А-8609274-В

Воздухопровод к клапану опускания платформы задний

503А-8609274-В

—

503-8609232-В

Воздухопровод к клапану управления подъемом платформы передний

503-8609232-В

—

503-8609204-Г

Воздухопровод к крану управления

503-8609204-Г

—

503-8609206-В

Воздухопровод магистрали включения насоса

503-8609206-В

—

503А-8609462

Маслопровод от клапана к баку

503А-8609462

—

374179-П29

Гайка

374179-П29

—

401182-П29

Гайка

401182-П29

—

344790-П29

Гайка соединительная

344790-П29

—

379225-П29

Гайка соединительная

379225-П29

—

379247-П29

Гайка соединительная

379247-П29

—

503-8609035

Кольцо внутреннее

503-8609035

—

503-8609036

Кольцо наружное

503-8609036

—

503Б-8606203-А

Кран пневматический с редуктором привода и кронштейном в сборе

503Б-8606203-А

—

503А-8609432

Маслопровод нагнетательной магистрали

503А-8609432

—

1

Воздухопровод к крану управления в сборе

503-8609203-Г

—

2

Воздухопровод к клапану управления подъема платформы передний в сборе

503-8609231-В

—

4

Штуцер ввертной

379495-П29

—

5

Кран пневматический с редуктором привода в сборе

503Б-8606205-Б1

—

6

Воздухопровод магистрали включения насоса в сборе

503-8609205-В

—

7

Кляммер тройной

379693-П29

—

8

Бак масляный в сборе

503-8608010-А

—

9

Угольник

379743-П29

—

10

Маслопровод

503А-8609461

—

11

Гайка

250563-П29

Гайка М18*1,5-6Н болта поворотного круга, КММЗ

82

Уточняйте

11

Гайка

250615-П29

—

12

Шайба пружинная

252137-П2

—

13

Угольник специальный

379736-П29

—

14

Штуцер проходной

379480-П29

—

15

Кляммер одинарный

379206-П29

—

16

Кляммер

379168-П29

—

17

Воздухопровод к клапану опускания платформы задний в сборе

503А-8609273-В

—

18

Ниппель конечный

379049-П29

—

19

Клапан управления механизмом подъема платформы в сборе

503-8607010-В

—

20

Угольник конечный

379648-П29

—

21

Цилиндр гидроподъемника в сборе

503-8603510-А

—

22

Шланг гибкий

503-8609029

—

23

Тройник

379129-П29

—

24

Маслопровод нагнетательной магистрали в сборе

503А-8609430

—

25

Шланг гибкий к цилиндру включения насоса в сборе

503-8609480-А

—

26

Угольник конечный

379762-П29

—

27

Коробка отбора мощности

503-4202010-Б

Коробка отбора мощности, HRT

4

Уточняйте

29

Патрубок насоса всасывающий в сборе

503-8609513

—

30

Хомут

503-8609026

—

31

Шланг всасывающий

503-8609020

—

32

Фланец обратного клапана

503-8609254

—

33

Клапан обратный в сборе

503-8609240-Б

—

34

Шланг гибкий

503-8609029

—

35

Угольник специальный

379647-П29

—

36

Гайка М6

250508-П29

—

37

Шайба пружинная

252154-П2

—

38

Болт М6х20

201420-П29

—

39

Воздухопровод закрывания заднего борта передний в сборе

503А-8609266

—

40

Цилиндр запора борта в сборе

503Б-8505310

—

41

Шланг гибкий к цилиндру заднего борта

503А-8609268

—

42

Пружина защитная

503А-8609292

—

43

Кляммер двойной

379207-П29

—

44

Воздухопровод закрывания заднего борта задний в сборе

503Б-8609276

—

45

Воздухопровод открывания заднего борта в сборе

503Б-8609207

—

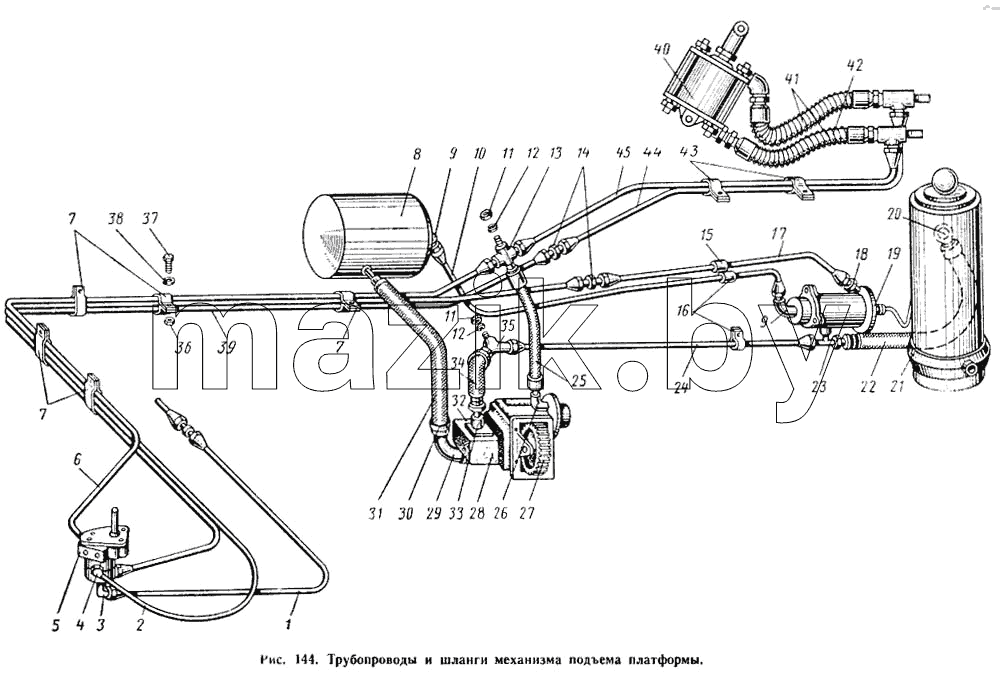

Каталог запасных частей к технике: МАЗ-503А. Трубопроводы и шланги механизма подъема платформы
