236-1011030-Б

Шестерня нагнетающей секции ведомая в сборе

236-1011030-Б

—

236-1011352

Трубка отводящая нагнетающей секции

236-1011352

—

236-1011422-Б

Трубка отводящая радиаторной секции

236-1011422-Б

—

236-1011398-Б2

Трубка с заборником в сборе всасывающая

236-1011398-Б2

—

204Б-1-11305

Упор сетки заборника

204Б-1-11305

—

236-1011292-В2

Фланец всасывающей трубки передний

236-1011292-В2

—

236-1011356-Б2

Фланец отводящей трубки

236-1011356-Б2

—

236-1011356-Б2

Фланец отводящей трубки

236-1011356-Б2

—

204Б-1011300

Чашка заборника в сборе

204Б-1011300

—

236-1011294-Б

Фланец всасывающей трубки задний

236-1011294-Б

—

236-1011040-Б

Шестерня нагнетающей секции ведущая в сборе

236-1011040-Б

—

236-1011240

Шестерня привода масляного насоса промежуточная

236-1011240

—

258254-П

Шплинт-проволока

258254-П

—

258611-П2

Штифт

258611-П2

—

313404-П2

Штифт

313404-П2

—

313404-П2

Штифт

313404-П2

—

236-1011034

Втулка валика масляного насоса

236-1011034

—

236-1011048-Б

Клапан нагнетающей секции редукционный в сборе

236-1011048-Б

—

236-1011206

Втулка промежуточной шестерни масляного насоса

236-1011206

—

206В-1011037

Втулка установочная

206В-1011037

—

258623-П2

Заглушка

258623-П2

—

236-1011399

Трубка всасывающая с чашкой заборника в сборе

236-1011399

—

236-1011363-Б

Клапан радиаторной секции предохранительный в сборе

236-1011363-Б

—

236-1011020-Б

Корпус нагнетающей секции масляного насоса

236-1011020-Б

—

236-1011015-Б

Корпус нагнетающей секции масляного насоса в сборе

236-1011015-Б

—

236-1011021-Б

Корпус радиаторной секции масляного насоса

236-1011021-Б

—

236-1011010-А

Насос масляный с трубками в сборе

236-1011010-А

—

236-1011402-В

Трубка всасывающая

236-1011402-В

—

204А-1011312-В

Сетка заборника наружная

204А-1011312-В

—

204А-1011314-Б

Сетка заборника внутренняя

204А-1011314-Б

—

204А-1011311-Б

Сетка заборника в сборе

204А-1011311-Б

—

236-1011208

Ось промежуточной шестерни

236-1011208

—

204А-1011316-Б

Ободок сетки заборника

204А-1011316-Б

—

236-1011014-Б

Масляный насос в сборе

236-1011014-Б

—

1

Фланец упорный

236-1011217

—

2

Шестерня привода масляного насоса ведомая

236-1011230

—

3

Шестерня привода масляного насоса промежуточная в сборе

236-1011202

—

4

Ось промежуточной шестерни в сборе

236-1011207

—

5

Шайба замковая

312533-П15

—

6

Болт крепления упорного фланца

310266-П

—

7

Корпус нагнетающей секции масляного насоса с втулками в сборе

236-1011018-Б

—

8

Прокладка регулировочная

236-1011380

—

9

Шпилька крепления насоса

310436-П

—

10

Шайба замковая

312534-П2

—

11

Болт крепления оси

310203-П2

—

12

Шпонка сегментная

314005-П2

—

13

Валик масляного насоса ведущий

236-1011042-Б

—

14

Шарик стопорный

201-1015434

—

15

Шестерня нагнетающей секции-ведущая

236-1011045-Б

—

16

Ось ведомых шестерен масляного насоса

236-1011025-Б

—

17

Шестерня нагнетающей секции ведомая

236-1011032-Б

—

18

Прокладка фланца

236-1011358

—

19

Трубка отводящая нагнетающей секции в сборе

236-1011350-Б2

—

20

Проставка масляного насоса

236-1011049

—

21

Шестерня радиаторной секции ведомая

236-1011114

—

22

Шестерня радиаторной секции ведущая

236-1011100

—

23

Корпус радиаторной секции масляного насоса в сборе

236-1011019-Б

—

24

Трубка отводящая радиаторной секции в сборе

236-1011420-Б2

—

25

Шайба предохранительного клапана радиаторной секции замковая

312559-П2

—

25

Шайба сливного клапана замковая

312571-П2

—

26

Шплинт разводной

258056-П29С

—

27

Корпус предохранительного клапана радиаторной секции

236-1011365-Б

—

28

Клапан радиаторной секции предохранительный

236-1011364

—

29

Пружина предохранительного клапана радиаторной секции

236-1011368-Б

—

30

Колпачок

236-1011071-В2

—

31

Болт крепления скобы

205417-П2

—

32

Шплинт разводной

258013-П29С

—

33

Кронштейн крепления всасывающей трубки

236-1011320

—

34

Трубка всасывающая в сборе

236-1011400-В2

—

35

Чашка заборника

204А-1011304-Б

—

36

Сетка заборника масляного насоса с ободком в сборе

204А-1011310-В

—

37

Шайба

252005-П

—

38

Болт крепления чашки заборника

206513-П2

—

39

Крючок крепления сетки заборника

204А-1011318-Б

—

40

Гайка

250985-П2

—

41

Скоба крепления всасывающей трубки

236-1011322

—

42

Прокладка переднего фланца

236-1011296

—

43

Болт

201493-П29

—

44

Шайба замковая

312533-П15

—

45

Болт

201456-П29

—

45

Болт

201456-П29

—

45

Болт

201456-П29

—

46

Корпус сливного клапана

236-1011050-Б

—

47

Клапан сливной

236-1011054-Б

—

48

Шайба регулировочная

312485-П2

—

49

Пружина редукционного клапана нагнетающей секции

236-1011058-Б

—

50

Болт

200276-П29

—

51

Гайка

250513-П29

—

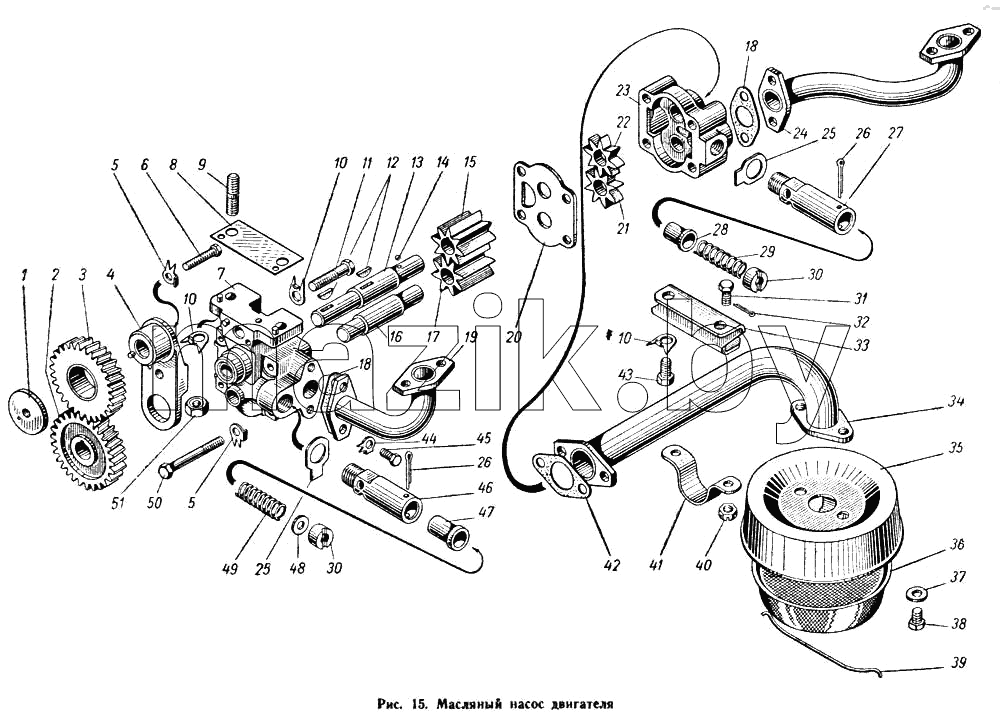

Каталог запасных частей к технике: МАЗ-503А. Масляный насос двигателя
