85

Диод разделительный

3403.3747

—

92

Реле прерыватель звукового сигнала

РС493

—

14

Регулятор напряжения

112.3702

—

156

Выключатель ЭФУ

11.3704-01

Выключатель ВК 24-3 массы (красная кнопка), Автоимпульс Выключатель ВК 24-3 массы (красная кнопка), АВАР

3

Уточняйте

17

Стартер

25.3708-20

—

157

Выключатель дистанционного включения «массы»

3842-3710-08.39

—

37

Выключатель аварийной сигнализации

245.3710-01

Выключатель аварийной сигнализации (6 конт) 249.3710-02, АвтоЭлектрика Выключатель аварийной сигнализации (6 конт), АВАР

4

Уточняйте

18

Термореле

661.3710-01

Датчик (термореле) вентилятора, Автоприбор-СНАБ

4

Уточняйте

2

Фара головная

342.3711

—

9

Фара головная

342.3711

—

3

Фара противотуманная

ФГ152-А

—

8

Фара противотуманная

ФГ152-А

—

104

Фонарь габаритный передний

26.3712-10

—

119

Фонарь габаритный передний

26.3712-10

—

152

Фонарь задний

7462.3716

Фонарь задний, Руденск

5

Уточняйте

155

Фонарь задний

7472.3716

Фонарь задний, Руденск

9

Уточняйте

26

Фонарь подкапотной подсветки

ПД308-Б

—

15

Блок предохранителей центральный

111.3722

Блок предохранителей ПР в сборе (60А-1, 30А-1), ЛЭЗ

5

Уточняйте

16

Панель соединительная

25.3723

—

116

Жгут проводов основной

65032-3724010

—

7

Жгут проводов освещения

6437-3724012

—

131

Жгут проводов по лонжерону

7133Н4-3724030

—

120

Жгут проводов освещения дополнительный

260-3724050-23

—

59

Жгут проводов приборного щитка левого

6437-3724055-01

—

49

Жгут проводов приборного щитка среднего

6437-3724056-01

—

71

Жгут проводов правого щитка приборов

65053-3724057

—

25

Жгут проводов переднего щита

6443-3724089

—

51

Жгут проводов ЭФУ

65055-3724145

—

105

Жгут проводов Вебасто

65055-3724164-11

—

107

Лампа контрольная снижения давления воздуха в контуре потребителя

—

1

Указатель поворота передний

26.3726

—

118

Фонарь габаритный

4422.3731-01

—

125

Фонарь габаритный

4422.3731-01

—

126

Фонарь габаритный

4422.3731-01

—

138

Фонарь габаритный

4422.3731-01

—

139

Фонарь габаритный

4422.3731-01

—

151

Фонарь габаритный

4422.3731-01

—

13

Фильтр радиопомех

113.3733.000

—

122

Выключатель массы дистанционный

ВМ-1212.3737-07

—

121

Плафон

ПК201-Д2

—

21

Свеча штифтовая

111.3740

—

28

Свеча штифтовая

111.3740

—

143

Нагревательный элемент осушителя воздуха

А01.03.000-01

—

117

Сопротивление тепловое

12.3741

—

22

Электромагнитный топливный клапан электрофакельного устройства

11.3741

—

30

Электромагнит клапана противоугонного устройства

11.3743

—

147

Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала

11.3745

—

148

Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала

11.3745

—

146

Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала

11.3745

—

132

Электромагнит клапана

151.3747

—

27

Электромагнит клапана

151.3747

—

98

Реле электромуфты вентилятора

11.3747

—

97

Реле электромуфты вентилятора

11.3747

—

96

Реле электромуфты вентилятора

11.3747

—

95

Реле электромуфты вентилятора

11.3747

—

94

Реле электромуфты вентилятора

11.3747

—

101

Устройство блокировки стартера

2622.3747

—

102

Реле блокировки демультипликатора

6312.3747

—

93

Реле электромуфты вентилятора

11.3747

—

106

Реле электромуфты вентилятора

11.3747

—

108

Реле электромуфты вентилятора

11.3747

—

109

Реле электромуфты вентилятора

11.3747

—

110

Реле электромуфты вентилятора

11.3747

—

111

Реле электромуфты вентилятора

11.3747

—

112

Реле стартера

738.3747-20

Реле 5-контактное с кр-ном (стартера) 738.3747-20, РС-530, Рафэлгриг

5

Уточняйте

113

Реле электромуфты вентилятора

11.3747

—

114

Реле электромуфты вентилятора

11.3747

—

115

Реле электромуфты вентилятора

11.3747

—

99

Реле электромуфты вентилятора

11.3747

—

79

Диод разделительный

3403.3747

—

91

Реле прерыватель звукового сигнала

РС493

—

86

Лампа контрольная снижения давления воздуха в контуре потребителя

—

76

Лампа контрольная снижения давления воздуха в контуре потребителя

—

89

Зуммер

733.3747-10

Реле 2-контактное с кр-ном РС-531, 733.3747-10 (зумер), АВАР

4

Уточняйте

23

Генератор

1702.3771

—

65

Спидометр электронный

121.3802

—

48

Лампа сигнализации включения противотуманной фары

2212.3803-09

—

54

Лампа контрольная включения блокировки межколесного дифференциала

2212.3803-13

—

53

Лампа контрольная выключения блокировки межосевого дифференциала

2212.3803-14

—

42

Лампа контрольная засоренности воздушного фильтра

2212.3803-20

—

52

Лампа сигнализации включения подъёма платформы

2212.3803-21

—

40

Лампа контрольная аварийной температуры охлаждающей жидкости

2212.3803-22

—

39

Лампа контрольная падения давления масла в двигателе

2212.3803-23

—

41

Лампа контрольная засоренности масляного фильтра

2212.3803-24

—

72

Лампа контрольная включения подогревателя

2212.3803-32

—

56

Лампа контрольная включения демультипликатора

2212.3803-35

—

55

Блок контрольных ламп с диодами

2312.3803-15

—

45

Блок контрольных ламп

2312.3803-16

—

58

Указатель давления масла

33.3810

—

67

Указатель уровня топлива

34.3806

—

60

Указатель температуры воды

36.3807

—

62

Тахометр электронный

2531.3813

—

142

Датчик уровня топлива

5212.3827-10

—

70

Манометр двухстрелочный

1901.3830

—

32

Датчик аварийного давления масла

2602.3829

—

33

Выключатель моторного тормоза

2802.3829

—

2702.3829

Датчик включателя стояночного тормоза

2702.3829

Датчик ДАДВ ММ-124Д (штекер), АвтоЭлектрика

2

Уточняйте

135

Датчик включателя стояночного тормоза

2702.3829

Датчик ДАДВ ММ-124Д (штекер), АвтоЭлектрика

2

Уточняйте

136

Датчик включателя стояночного тормоза

2702.3829

Датчик ДАДВ ММ-124Д (штекер), АвтоЭлектрика

2

Уточняйте

137

Датчик включателя стояночного тормоза

2702.3829

Датчик ДАДВ ММ-124Д (штекер), АвтоЭлектрика

2

Уточняйте

134

Выключатель моторного тормоза

2802.3829

—

140

Выключатель моторного тормоза

2802.3829

—

19

Датчик засорённости воздушного фильтра

13.3839

—

133

Лампа контрольная снижения давления воздуха в контуре потребителя

—

130

Датчик скорости

1101.3843

—

24

Жгут проводов генератора

260-7905010-01

—

43

Жгут проводов электроспидометра

6437-7905012-02

—

103

Реле поворотов

РС951-А

—

127

Щиток подогревателя

8500847 А

—

149

Подогреватель

DBW 300.58.01/24

—

20

Датчик указателя температуры воды

ТМ100-В

—

29

Датчик аварийной температуры воды

ТМ111

—

31

Лампа контрольная снижения давления воздуха в контуре потребителя

На рисунке не показано

—

129

Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора

ВАК-010

—

133

Датчик сигнализации включения демультипликатора

На рисунке не показано

ВК 403

—

144

Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора

ВАК-010

—

145

Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора

ВАК-010

—

128

Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора

ВАК-010

—

150

Датчик включения блокировки межосевого дифференциала

ВА 010

—

44

Датчик спидометра

ПД 8089

—

66

Предохранитель

Пр118-Б-01

—

83

Блок предохранителей освещения

Пр112

—

84

Блок предохранителей освещения

Пр112

—

123

Батарея аккумуляторная

6СТ-190А

—

124

Батарея аккумуляторная

6СТ-190А

—

5

Сигнал звуковой электрический и заднего хода

С 306Д-01

—

154

Сигнал звуковой электрический и заднего хода

С 306Д-01

—

6

Сигнал звуковой электрический

С307Д-01

—

12

Указатель поворота боковой

УП101-В

—

36

Указатель поворота боковой

УП101-В

—

34

Электроомыватель

1112.5208-02

—

50

Электростеклоочиститель

34.5205

—

46

Электродвигатель отопителя

ДП77-24/90

—

47

Электродвигатель отопителя

ДП77-24/90

—

68

Амперметр

АП111-Б

—

63

Выключатель освещения приборов

ВК416-Б-01

—

78

Выключатель плафона

ПКл1-06.08

—

77

Переключатель электромуфты вентилятора

ПКл1-06.12

—

81

Переключатель режимов электродвигателей отопителя

ПКл1-04.11

—

75

Переключатель датчиков уровня топлива

ПКл1-02.13

—

74

Включатель блокировки межосевого дифференциала

ВКл.1БС-01.35

—

73

Переключатель блокировки межколесного дифференциала

ПКл2-14.14

—

69

Выключатель подъёма платформы

ВКл1БС-01.81

—

61

Переключатель электростеклоомывателя

ПКл2-14.10

—

64

Переключатель противотуманных фар и заднего противотуманного огня

ПКл1-04.03

—

88

Переключатель стеклоочистителя

ПКл1-09.05

—

90

Замок включателя стартера

В3А-01

—

87

Переключатель комбинированный

БВК-12

—

157

Выключатель дистанционного включения «массы»

3842.3710-08.39

—

122

Выключатель массы дистанционный

ВМ-1212.3737-07

—

82

Розетка переносной лампы

47К

—

153

Розетка переносной лампы

ПС400

—

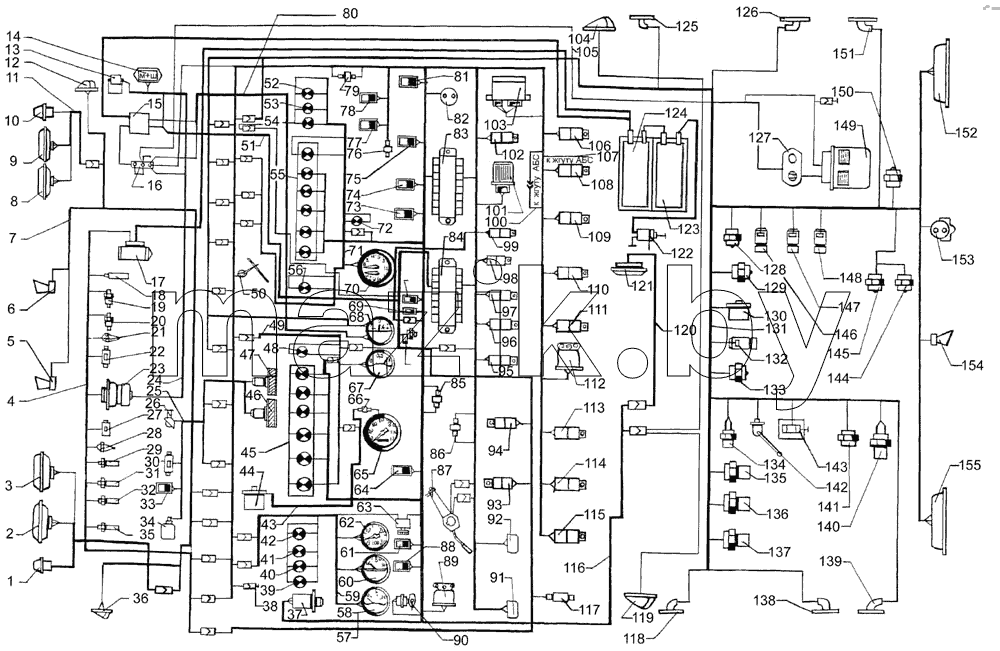

Каталог запасных частей к технике: КрАЗ-7133С4. Схема электрооборудования
