1

Пробка клапана перепускного

740.1017043

—

2

Прокладка 22х28х1,5

1/02634/60

—

3

Шайба плоская 6х15х1

1 - Наибольшее количество \n2 - Деталь транспортная \n3 - Входит в состав позиции №40 рисунка 10-40 \n4 - Входит в состав позиции №47 рисунка 10-40 \n5 - Входит в состав позиции №40 в составе позиции 43 рисунка 10-40 \n6 - Входит в состав позиции №47 в составе позиции 43 рисунка 10-40 \n7 - Взаимозаменяема с деталями позиций 47, 63 и 75 \n8 - Взаимозаменяема с деталями позиций 40, 63 и 75 \n9 - Взаимозаменяема с деталями позиций 47, 40 и 75 \n10 - Взаимозаменяема с деталями позиций 47, 63 и 40 \n11 - Взаимозаменяема с деталью 33.1121020-11 \n12 - Взаимозаменяема с деталью 33.1121020-10 \n13 - Входит в состав позиции №2 рисунка 10-43 \n14 - Входит в состав позиции №3 рисунка 10-43 \n15 - Количество по потребности \n16 - Толщина прокладки от 0,05 до 1,0 мм \n17 - Применяется одна из деталей: 5320-3401753, 5320-3401754, 5320-3401755, 5320-3401756 \n18 - На рисунке не показана \n19 - Деталь с металлическим кожухом

1/26444/01

—

4

Пружина

740.1017058

—

5

Плунжер

740.1017176

—

6

Пробка коническая транспортная КГ 3/8"

870882

—

7

Корпус

740.1017020-30

—

8

Плунжер клапана сливного

740.1017178

—

9

Пружина клапана сливного

740.1017048-10

—

10

Прокладка 20х26х1,5

1/02574/60

—

11

Пробка

740.1017042

—

12

Пробка коническая транспортная КГ 3/8"

870882

—

13

Корпус в сборе

740.1017018-30

—

14

Трубка отвода масла

740.1017206-20

—

15

Пружина стопора

740.1017540

—

16

Палец стопора

740.1017538

—

17

Пластина стопора

740.1017536-01

—

18

Ось ротора в сборе

740.1017030-30

—

19

Ось

740.1017031-30

—

20

Экран

740.1017032-20

—

21

Пленка клеящая 75х105

—

22

Фильтр центробежный очистки масла

740.1017010-30

—

23

Табличка инструкционная

740.1017252

—

24

Гайка глухая М12х1,25

1/40562/21

—

25

Шайба плоская 12х22х3

1/05200/01

—

26

Колпак фильтра

740.1017250-30

—

27

Кольцо уплотнительное

740.1307075-10

—

28

Гайка М12х1,25-6Н

1/61015/21

—

29

Шайба упорная 12,2х26х2,8

740.1017222

—

30

Подшипник

740.1017220

—

31

Ротор фильтра в сборе

740.1017180-30

—

32

Колпак ротора в сборе

740.1017240-30

—

33

Колпак

740.1017242-30

—

34

Гайка

740.1017196-30

—

35

Кольцо

14/1701067

—

36

Заклепка ТТ 5х14

1/05340/50

—

37

Отражатель

740.1017244-20

—

38

Ротор с втулками в сборе

740.1017184-30

—

39

Втулка верхняя

740.1017198-30

—

40

Ротор

740.1017185-30

—

41

Втулка нижняя

740.1017200-30

—

42

Кольцо уплотнительное

740.1105075

—

43

Прокладка корпуса центробежного фильтра

740.1017024-10

—

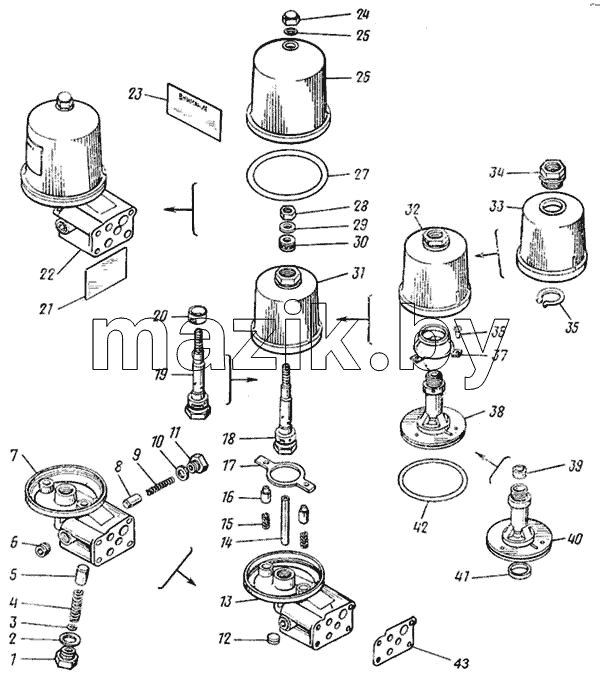

Каталог запасных частей к технике: Камский автозавод 4326. Фильтр центробежный очистки масла
