152.1770010-80

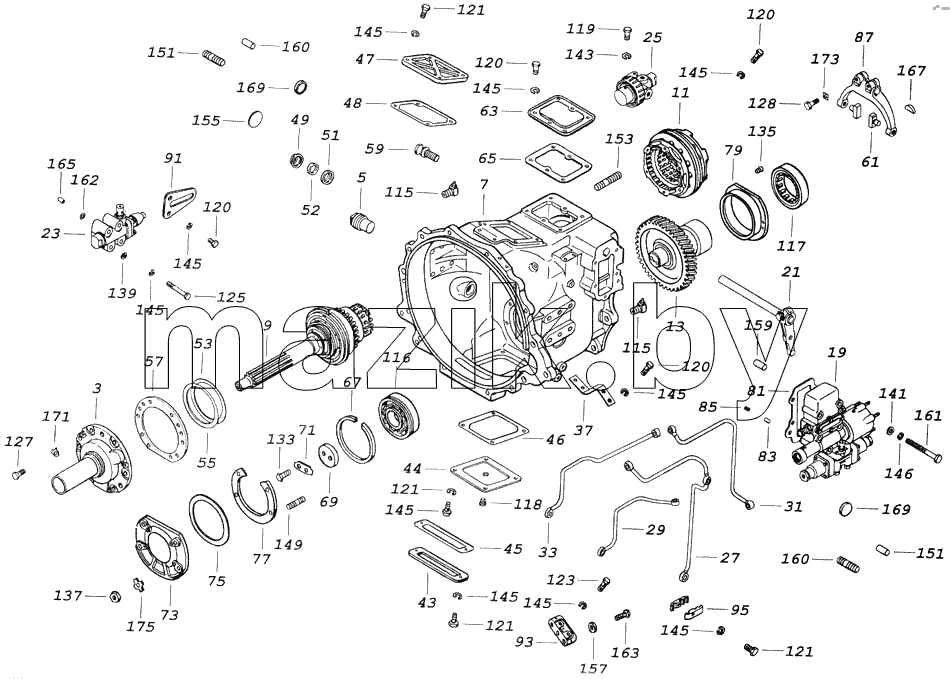

Делитель передач с управлением

152.1770010-80

—

3

Крышка подшипника первичного вала в сборе

14.1701039-40

—

5

Пробка сливная с магнитом в сборе

14.1701306

—

7

Картер делителя передач с втулками в сборе

15.1770030-01

—

9

Вал первичный делителя передач в сборе

152.1770040

—

11

Синхронизатор делителя передач в сборе

152.1770160

—

13

Вал промежуточный делителя передач в сборе

15.1770210-01

—

19

Механизм переключения делителя передач в сборе

15.1771010

—

21

Валик вилки механизма переключения с рычагом в сборе

15.1771110

—

23

Клапан включения делителя передач в сборе

15.1772040-01

—

25

Клапан редукционный управления механизмом в сборе

15.1772100

—

27

Воздухопровод от редукционного клапана к крану управления и клапану включения делителя

15.1772270-20

—

29

Воздухопровод от клапана включения к воздухораспределителю

15.1772290

—

31

Воздухопровод переднего цилиндра воздухораспределителя

15.1772300-20

—

33

Воздухопровод заднего цилиндра воздухораспределителя

15.1772320-20

—

37

Кронштейн крепления колодки

15.1772327

—

43

Крышка люка передняя

14.1601018-10

—

44

Крышка смотрового люка нижняя

14.1601022-30

—

45

Прокладка передняя

14.1601025

—

46

Прокладка крышки

14.1601026

—

47

Крышка картера сцепления верхняя

14.1601030-20

—

48

Прокладка крышки

14.1601038

—

49

Крышка сальника вала выключения сцепления

14.1601240

—

51

Кольцо уплотнительное сальника

14.1601242

—

52

Кольцо сальника ГОСТ 6308-71

14.1601244

—

53

Прокладка регулировочная

14.1701035

—

55

Прокладка регулировочная

14.1701036

—

57

Прокладка крышки первичного вала

14.1701042

—

59

Рым-болт

14.1701350

—

61

Сухарь вилки переключения второй и третьей передач

14.1702029

—

63

Крышка люка картера делителя передач

15.1770036

—

65

Крышка люка картера делителя передач

15.1770038

—

67

Кольцо упорное переднего подшипника

15.1770236

—

69

Шайба упорная

15.1770238

—

71

Планка стопорная

15.1770239

—

73

Крышка переднего подшипника промежуточного вала

15.1770244

—

75

Кольцо уплотнительное крышки подшипника

15.1770246

—

77

Прокладка крышки переднего подшипника промежуточного вала

15.1770248

—

79

Гнездо заднего подшипника промежуточного вала

15.1770256

—

81

Прокладка корпуса механизма переключения

15.1771026

—

83

Фиксатор штока механизма переключения

15.1771062

—

85

Пружина фиксатора штока

15.1771064

—

87

Вилка механизма переключения делителя передач

15.1771094

—

91

Направляющая упора клапана

15.1772072

—

93

Колодка крепления наконечников воздухопроводов

15.1772326

—

95

Скоба крепления воздухопроводов

15.1772336

—

115

Масленка 2.3.45 Ц6хр. ГОСТ 19853-74

864009

—

116

Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89

70-50409АК

—

117

Подшипник роликовый

292213К1М

—

118

Пробка КГ1/4"

262542

—

119

Болт М6-6gх25

1/09026/21

—

120

Болт М8-6gх16

1/60432/21

—

121

Болт М8-6gх25

1/60436/21

—

123

Болт М8-6gх40

1/60440/21

—

125

Болт М8-6gх60

1/60444/21

—

127

Болт М10х1,25-6gх30

1/13069/21

—

128

Болт М10х1,25-6gх35

1/59709/21

—

133

Болт М12х1,25-6gх30

1/55404/33

—

135

Винт М6-6gх16

1/33013/01

—

137

Гайка М12х1,25-6Н

1/61015/11

—

139

Шайба плоская 8х17

1/05196/01

—

141

Шайба плоская 10,6х18х2

1/26386/01

—

143

Шайба 6 пружинная

1/05164/73

—

145

Шайба 8 пружинная

1/05166/73

—

146

Шайба 10 пружинная

1/05168/73

—

149

Шпилька М12х1,25х18х30

1/35301/21

—

151

Шпилька М16х1,5х22х35

1/18004/31

—

153

Шпилька картера М16х1,5х22х45

1/18006/31

—

155

Заглушка 28

1/01592/06

—

157

Прокладка уплотнительная 10х16х1,5

1/02844/60

—

159

Штифт цилиндрический 10х25

1/03389/26

—

160

Штифт 12х35

1/04830/16

—

161

Болт М10х1,25-6gх75

853066

—

162

Кольцо уплотнительное

864210

—

163

Болт М10х1,25-6gх23

870007

—

165

Штифт цилиндрический 8х16

870771

—

167

Шпонка сегментная 5х10х25

870812

—

169

Заглушка 43

870833

—

171

Шайба замковая 10

870851

—

173

Шайба специальная 10,5

870855

—

175

Шайба замковая 12,3

870856

—

Каталог запасных частей к технике: Камский автозавод 43118. Делитель передач с управлением
