1

Поводок кулачка с шаровым пальцем правый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

3302-6105522

—

1

Поводок кулачка с шаровым пальцем левый

3302-6105523

—

2

Держатель выключателя замка в сборе

31011-6105140

—

3

Болт М5-6gх20

290410-П29

—

4

Выключатель замка двери

3110-6105090-10

—

5

Ключи замка багажника с кольцом

3105-5606104

—

6

Выключатель замка с ключами

3110-6105080-10

—

7

Пластана крепления фиксатора двери

3302-6106104-11

—

8

Винт М8х20

45 3114 9065

—

9

Винт М8х25

4531149066

—

10

Фиксатор замка

1-53067-Х-0

—

11

Механизм замка двери запорный левый

1-34702-Х-0

—

11

Механизм замка двери запорный правый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

1-34701-Х-0

—

12

Механизм замка дверей рычажный левый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

1-10683-Х-0

—

12

Механизм замка дверей рычажный правый

1-10682-Х-0

—

13

Ручка левая

3302-6105151-10

—

13

Ручка правая

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

3302-6105150-10

—

14

Ручка наружная

3302-6105152-10

—

15

Зажим тяги

23А-5303270

—

16

Тяга наружной ручки с наконечником

3302-6105232-20

—

17

Тяга наружной ручки

3302-6105248-20

—

18

Наконечник тяги

33024105278

—

19

Чехол тяги

24-6105101

—

20

Тяга привода замка

3302-6105102-01

—

21

Наконечник тяги выключения замка двери

2101-6105148

—

22

Привод замка двери внутренний левый

4301-6105083

—

22

Привод замка двери внутренний правый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

4301-6105082

—

23

Пружина привода

31011-6105098-01

—

24

Штифт 4x20

4598411360

—

25

Основание привода замка двери

31011-6105086

—

26

Прокладка привода замка

31011-6105184

—

27

Привод замка внутренний с тягой левый

3302-6105083-01

—

27

Привод замка внутренний с тягой правый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

3302-6105082-01

—

28

Ручка внутреннего привода левая

4301-6105183

—

28

Ручка внутреннего привода правая

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

4301-6105182

—

29

Шайба 2-6 ОСТ 37.001.145-75

252174-П29

—

30

Винт М6-6gх14 ОСТ 37.001.130-81

224624-П29

—

31

Винт М6-6gх25

221609-П29

—

32

Шайба 2-6 ОСТ 37.001.147-75

252263-П29

—

33

Розетка внутреннего привода левая

4301-6105189

—

33

Розетка внутреннего привода правая

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

4301-6105188

—

34

Наконечник тяги выключения замка двери

4301-6105074

—

35

Втулка наконечника тяги выключения замка

4301-6105444

—

36

Дверь левая (сварка)

33104-6100015

—

36

Дверь правая (сварка)

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

33104-6100014

—

37

Тяга выключения замка левая

3302-6105071-10

—

38

Втулка рычагов внутреннего замка

3105-6205366

—

39

Тяга в сборе

3302-6105330-10

—

40

Тяга

3302-6105332-10

—

41

Шплинт 1,5х16

258002-П29

—

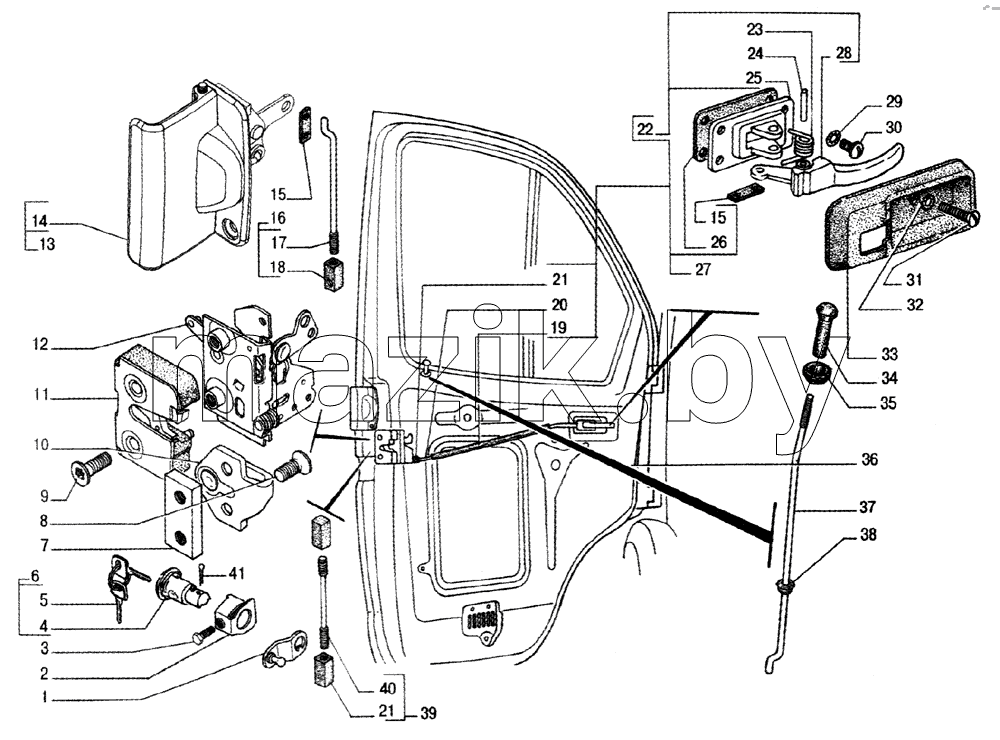

Каталог запасных частей к технике: ГАЗ-33104 Валдай. Замок и ручки дверей
