ТВОС-049.001-03

Хомут 20-32 ТУ 4599-003-03966022-00

ТВОС-049.001-03

—

1

Шайба 8 ОСТ 37.001.144-96

252005-П29

—

2

Шайба 8 ОСТ 37.001.144-96

252038-П29

—

3

Поперечина

3310-8101572

—

4

Болт М6-6gх16 ОСТ 37.001.123-96

201418-П29

—

5

Шайба 6 ОСТ 37.001.144-96

252004-П29

—

6

Гайка М6-6Н ОСТ 37.001.124-93

250608-П29

—

7

Шайба 6Л ОСТ 37.001.115-75

252154-П2

—

8

Кронштейн отопителя левый

3310-8101545

—

9

Воздуховод левый

3310-8103105

—

10

Винт самонарезающий для металла и пластмассы

3302-5325400

—

11

Воздуховод правый

3310-8104328

—

12

Уплотнитель воздуховода верхний

3310-8104212-01

—

13

Воздуховод правый

2310-8104182

—

14

Воздуховод левый

3310-8104329

—

15

Воздуховод левый

3310-8104183

—

16

Патрубок верхний левый

3310-8102055

—

16

Патрубок верхний правый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

3310-8102054

—

17

Уплотнитель патрубка

3310-8102070-01

—

18

Патрубок обогрева ветрового стекла левый

3310-8102041

—

18

Патрубок обогрева ветрового стекла правый

1 - На рисунке не показан \n2 - Транспортная \n3 - Для фонаря 4802.3731-02 \n4 - Для фонаря 4432.3731-02 \n5 - Кроме фонарей 50.3731-06 и 4802.3731-02 \n6 - Кроме фонаря 50.3731-06

3310-8102040

—

19

Кронштейн воздухозаборника

3316-8119130

—

20

Шайба 8Л ОСТ 37.001.115-75

252155-П2

—

21

Болт М8-6gх30 ОСТ 37.001.123-96

201460-П29

—

22

Отопитель

3310-8101010-10

—

23

Короб воздухозаборника

3310-8119020

—

24

Прокладка воздухозаборника правая

3302-8119134

—

25

Прокладка фланца воздухозаборника

3302-8119132

—

26

Прокладка воздухозаборника левая

3302-8119135

—

27

Шланг отводящий

33104-8120030

—

28

Тройник выпускной

3310-8120380

—

29

Шланг

3310-8120034

—

30

Хомут 20-32 ТО17-9-20-98

00.10.00-02

—

31

Соединитель

3310-8120170

—

32

Шланг отопителя

3111-8120034

—

33

Шланг

33023-8120038

—

34

Штуцер

3302-8120040

—

35

Шланг отопителя подводящий

3110-8120034-10

—

36

Воздуховод правый

3310-8103104

—

37

Винт 4x12

4596221516

—

38

Кронштейн отопителя правый

3310-8101544

—

39

Болт М8-6gх16 ОСТ 37.001.123-96

201454-П29

—

40

Гайка М8-6Н ОСТ 37.001.124-93

250610-П29

—

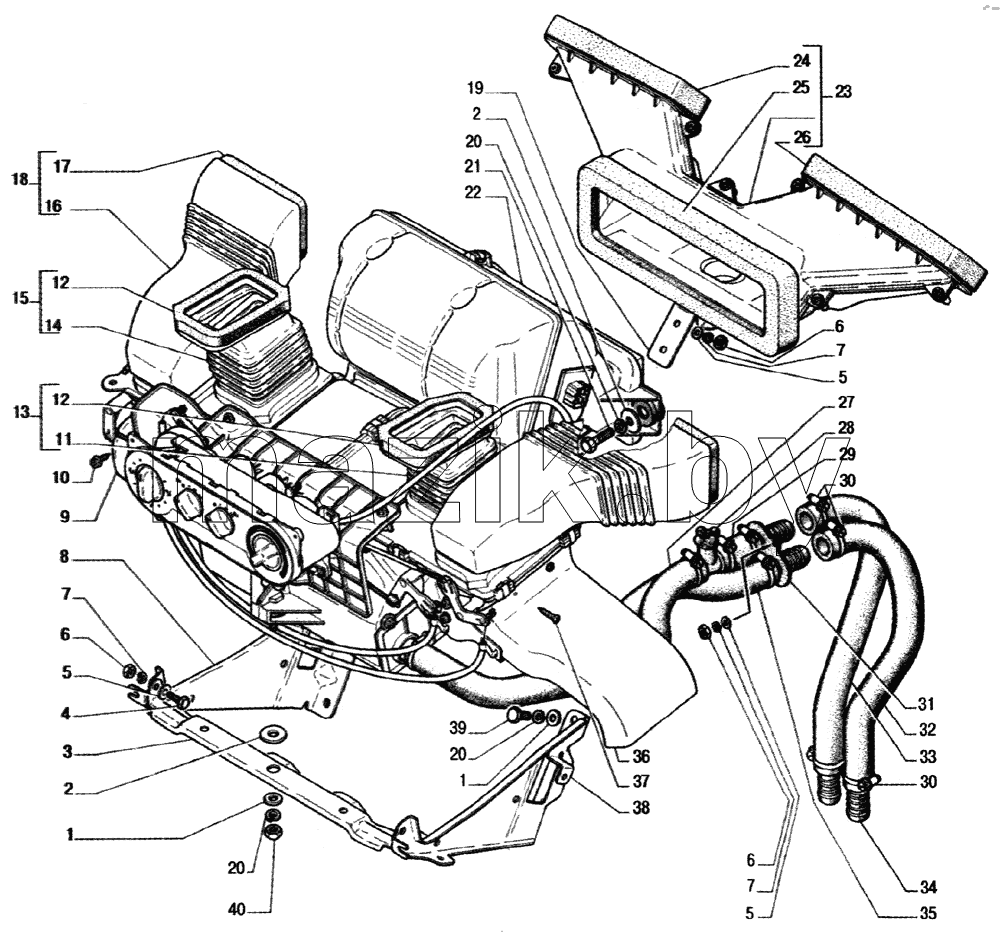

Каталог запасных частей к технике: ГАЗ-33104 Валдай. Установка отопителя
