646-1000А2

Первичный вал в сборе

646-1000А2

—

646-6000А2

Верхняя крышка в сборе

646-6000А2

—

646-6020

Направляющая планка в сборе

646-6020

—

646-2000А1

Промежуточный вал в сборе

646-2000А1

—

646-0020А1

Корпус в сборе

646-0020А1

—

646-4000

Шестерня заднего хода

646-4000

—

646-5000А1

Крышка задней шестерни вторичного вала в сборе

646-5000А1

—

1

Выжимной подшипник

986813

—

2

Смазочный шланг выжимного подшипника

646L-0030

—

3

Держатель разделительного подшипника сцепления

646L-0921A2

—

4

Игольчатый подшипник

HK2536-2RS

—

5

Вал разделяющей вилки - муфта сцепления

646L-0011A3

—

6

Вилка сцепления

646L-0041

—

7

Запорный шнур из стальной проволоки

646L-0031

—

8

Крышка первичного вала

646-1021А2

—

9

Болт с шестигранной головкой

Q15101022

—

9

Шайба пружинная

Q40310

—

10

Сальник

40Х55Х7ТС

—

11

Корпус муфты сцепления

646L-0021A11

—

12

Вентиляционный упор муфты сцепления

646L-0015A1

—

13

Болт с шестигранной головкой

Q150B0612

—

14

Шайба пружинная

Q40306

—

15

Болт с шестигранной головкой

Q151B1240

—

16

Шайба пружинная

Q40312

—

17

Плоская шайба

Q40112

—

18

Сегментная шпонка

Q5500625

—

19

Масленка

Q701B45

—

20

Болт

Q150B1035

—

21

Шайба пружинная

Q40310

—

22

Рычаг вилки сцепления

646L-0027

—

23

Лабиринт

WB43345

—

24

Кольцо упорное

Q433100

—

25

Шариковый подшипник

WB6309EN/C3

—

26

Первичный вал

646-1010АЗ

—

27

Направляющая пластина

646-6025

—

28

Болт

WTM12x1.25x27

—

29

Замковая пластина

646-6936

—

30

Болт

Q151C1020

—

31

Замковая пластина

646-6036

—

32

Втулка регулировочная

646-6034

—

33

Рычаг переключения пятой и шестой передач

646-6577

—

34

Гайка

WTM12x1.25

—

35

Резьбовая пробка

WTM14X1.5X8

—

36

Упорная пружина

WBYI52.5X1.4X4

—

37

Шпонка сопротивления

646-6095

—

38

Пружина стопорного шарика

WBYI22X1.2X2.7

—

39

Стальной шарик

Q966079

—

40

Чашечная заглушка

WB72224X18

—

41

Прокладка

Q72120

—

42

Плоская шайба

Q40110

—

43

Шайба пружинная

Q40310

—

44

Болт с шестигранной головкой

Q151C1060

—

45

Упорная пружина

WBYI50X1.3X3.8

—

46

Цилиндрический штифт

1700N-328

—

47

Пружина

WBYI19.7X1.7X2.75

—

48

Резьбовая пробка

WTM16X1.5X17.5

—

49

Сальник

19Х31Х5ТС

—

50

Заглушка чашечная

Q72217

—

51

Вентиляционная пробка

646-6029

—

52

Болт верхней крышки

WB1841025

—

53

Верхняя крышка

646-6021

—

54

Вал выбора передач

646-6080А1

—

55

Выключатель ламп заднего хода

WK-17

—

56

Шайба плоская

646-6084

—

57

Рычаг выбора передач

646-6087

—

58

Пружина

WBYI34X1.6X9

—

59

Головка переключения передач

646-6075

—

60

Шайба плоская

646-6074

—

61

Вал переключения передач

646-6070А2

—

62

Сальник

24Х32Х5ТС

—

63

Втулка регулировочная

646-6974А1

—

64

Компенсатор переключения передачи

646-6975

—

65

Балансир переключения передачи

646-6977

—

66

Болт

Q150B1030

—

67

Гайка

Q340B10

—

68

Шайба пружинная

Q40310

—

69

Плоская шайба

Q40110

—

70

Болт

Q150B0830

—

71

Шайба пружинная

Q40308

—

72

Плоская шайба

Q40108

—

73

Вилка переключения пятой и шестой передач

646-6573

—

74

Направляющий блок переключения пятой и шестой передач

646-6575

—

75

Вал вилки переключения пятой и шестой передач

646-6571

—

76

Стальной шарик

Q96610319

—

77

Пружина стопорного шарика

WBYI34X1.6X2.7

—

78

Вилка переключения третьей и четвертой передач

646-6373

—

79

Стопорный болт

WTM8X1.25X17

—

80

Проволока

Q50512170

—

81

Вал вилки переключения третьей и четвертой передач

646-6371

—

82

Вилка переключения первой и второй передач

646-6173

—

83

Головка переключения первой и второй передач

646-6175

—

84

Штифт

646-6045

—

85

Вал вилки переключения первой и второй передач

646-6171

—

86

Направляющий блок переключения хода

646-6875

—

87

Вал вилки включения заднего хода

646-6871

—

88

Вилка переключения заднего хода

646-6873

—

89

Шариковый подшипник

NJ307EV

—

90

Промежуточный вал

646-2011

—

91

Сегментная шпонка

Q5501032

—

92

Обычная плоская шпонка

WB55115X10X78

—

93

Обычная плоская шпонка

WB55115X10X43

—

94

Шестерня третьей передачи промежуточного вала

646-2311

—

95

Втулка регулировочная

646-2034

—

96

Шестерня четвертой передачи промежуточного вала

646-2411А1

—

97

Шестерня шестой передачи промежуточного вала

646-2611

—

98

Шестерня промежуточного вала

646-2511

—

99

Кольцо стопорное

Q43150

—

100

Регулировочная прокладка переднего подшипника промежуточного вала

по заказу

WTD64X78X0.1

—

100

Регулировочная прокладка переднего подшипника промежуточного вала

по заказу

WTD64X78X0.3

—

100

Регулировочная прокладка переднего подшипника промежуточного вала

по заказу

WTD64X78X0.5

—

100

Вторичный вал в сборе

по заказу

646-3000А1

—

101

Игольчатый подшипник

по заказу

К30Х45Х30

—

102

Лабиринт

WB43339

—

103

Медное кольцо синхронизатора пятой и шестой передач

646-3562

—

104

Пружина синхронизатора пятой/шестой передачи

WB43488X1.5

—

105

Скользящий блок синхронизатора

646-3365

—

106

Ступица синхронизатора пятой и шестой передач

646-3563

—

107

Втулка синхронизатора пятой и шестой передач

646-3564

—

108

Шестерня шестой передачи вторичного вала

646-3610А1

—

109

Игольчатый подшипник

К40Х45Х32.6

—

110

Лабиринт

WB43340

—

111

Упорная пластина

646-3435

—

112

Стальной шарик

Q96604

—

113

Блок шестерен четвертой передачи вторичного вала

646-3410А1

—

114

Игольчатый подшипник

К52Х58Х30.9

—

115

Лабиринт

WB43352X2.35

—

116

Пружина синхронизатора третьей/четвертой передачи

WB434140X1.5

—

117

Ступица синхронизатора третьей и четвертой передач

646-3363

—

118

Втулка синхронизатора третьей и четвертой передач

646-3364

—

119

Медное кольцо синхронизатора третьей и четвертой передач

646-3362

—

120

Блок шестерен третьей передачи вторичного вала

646-3310

—

121

Игольчатый подшипник

К57Х64Х34

—

122

Лабиринт

WB43157

—

123

Упорная пластина

646-3235

—

124

Блок шестерен второй передачи вторичного вала

646-3210

—

125

Игольчатый подшипник

K64X71X41.5ZW

—

126

Вторичный вал

646-3011

—

127

Синхронизатор первой и второй передач

646-3160

—

128

Блок шестерен первой передачи вторичного вала

646-3110

—

129

Ступица шестерни заднего хода

646-3863

—

130

Втулка шестерни заднего хода

646-3864

—

131

Игольчатый подшипник

К52Х58Х23.5

—

132

Блок шестерен заднего хода

646-3810

—

133

Шариковый подшипник с глубокой бороздкой

6309NC3

—

134

Кольцо упорное

Q43339

—

135

Ведущая шестерня спидометра

646-391IF

—

136

Фланцевый болт

1700Q08-173

—

137

Фланец

646-3921А1

—

138

O-образное уплотнительное кольцо

38.7X3.55

—

139

Гайка

530-816В

—

140

Пробка

1700N-402

—

141

Резиновая прокладка

WTD32X24.5X2

—

142

Болт

Q151B1220

—

142

Шайба пружинная

Q40312

—

143

Крышка переднего подшипника промежуточного вала

646-2021

—

144

Картер коробки передач

646-0021

—

145

Магнитная спускная резьбовая пробка

WB623M24

—

146

Крышка шестерни заднего хода

646-0025

—

147

Болт

Q151B1220

—

148

Шайба пружинная

Q40312

—

149

Фиксирующий штифт

Q5221230

—

150

Кронштейн

646-0027

—

151

Проставочная втулка

WTD13X28

—

152

Болт

Q151B1250

—

153

Шайба пружинная

Q40312

—

154

Игольчатый подшипник

К20Х32Х32.5

—

155

Шестерня заднего хода

646-4811

—

156

Вал шестерни заднего хода

646-4011

—

157

O-образное уплотнительное кольцо

17X1.8

—

158

Замочная пластина вала заднего хода

646-4056

—

159

Шайба пружинная

Q40310

—

160

Болт с шестигранной головкой

Q151C1016

—

161

Сальник

58Х75Х10ТС

—

162

Сальник

8Х15Х6ТС

—

163

Гибкий вал спидометра

646-5012

—

164

Болт

WB8X1.25X12

—

165

Шайба пружинная

Q40308

—

166

Плоская шайба

Q40108

—

167

O-образное уплотнительное кольцо

21X2.65

—

168

Ведомая шестерня спидометра

646-5911F1

—

169

Прокладка заднего подшипника вторичного вала

646-5022

—

170

Крышка заднего подшипника вторичного вала

646-5021

—

171

Шайба пружинная

Q40310

—

172

Резьбовой стержень с двумя головками

WB1211033F3S

—

173

Шестигранная гайка

Q341C10

—

174

Болт с шестигранной головкой

Q151C1035S

—

175

Стояночный тормоз

646S-0000

—

176

Шайба пружинная

Q40314

—

177

Болт

Q151B1440

—

178

Палец

646S-0011

—

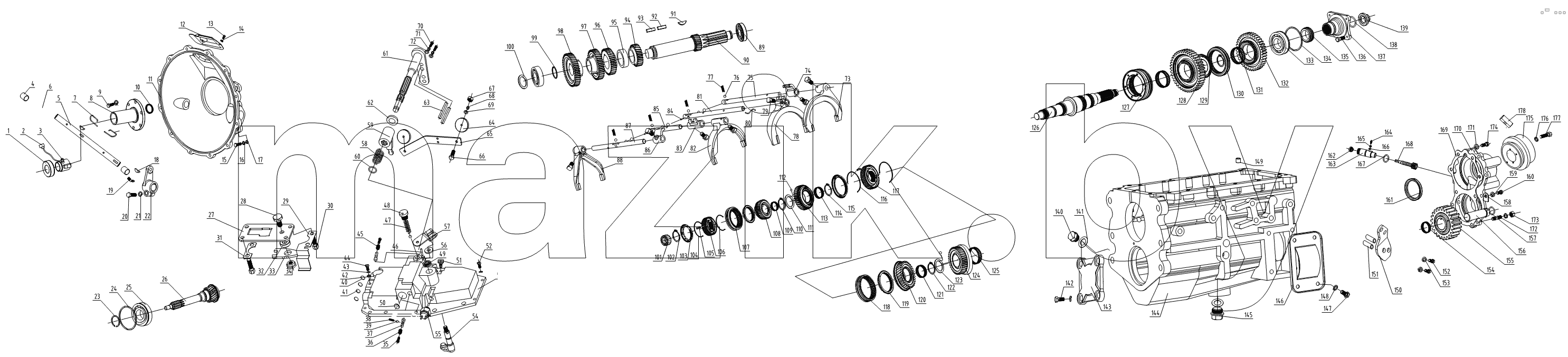

Каталог запасных частей к технике: Foton BJ1041, BJ1069 (Ollin). 1S10691710119 КПП
