клапан

Четырехконтурный предохранительный клапан и клемма в сборе

см.3515015 - 385

клапан

—

1

Втулка

М22

3513406-50А

—

2

Уплотнительное кольцо

Ф 18.5

3513408-50А

—

3

Рым

Ф 12

3513407-50А

—

4

Уплотнительное кольцо

Ф 15.6

3513403-50А

—

5

Втулка

М16

3506406-50А

—

6

Уплотнительное кольцо

Ф 13

3506408-50А

—

7

Рым

Ф 10

3506407-50А

—

8

Уплотнительное кольцо

Ф 10.2

3506403-50А

—

9

Компрессор в сборе

3509010-D6

—

10

Передние воздушные трубы в сборе

3506205-348

—

11

Опора - ABS магнитный клапан

3550316-50А

—

12

Опора - выпускной трубопровод компрессора

3506222-348

—

13

Шланг в сборе

С кабины до рамы

3506030-50

—

14

Адаптер

3506404-50

—

15

Средние воздушные трубы в сборе

3506210-348

—

16

Опора - выпускной трубопровод компрессора

3506432-348

—

17

Хомут - выпускной трубопровод фиксированного компрессора

3506433-348

—

18

Задние воздушные трубы в сборе

3506215-348

—

19

Хомут - воздушные трубы

3506206-05

—

20

Втулка - воздушные трубы

3506207-05

—

21

Защитное кольцо

3506261-348

—

22

Адаптер - передний тормоз

3506209-1H

—

23

Задние воздушные трубы в сборе

3506220-371

—

24

Компонент воздушной обработки со штуцером в сборе

3515010-371

—

25

Выпускной воздухопровод в сборе

3506240-348

—

26

Выпускной воздухопровод в сборе

3506235-348

—

27

Воздушный осушитель

см.3515015 - 385

511010-385

—

28

Плоская уплотнительная пробка воздухопровода

3512011-4Е

—

29

Газовпускной вход сушилки

3515025-385

—

30

Газгользор с адаптерами в сборе

3513015-392

—

31

Двухконтурный воздушный резервуар со штуцером в сборе

3513210-54А

—

32

Пакет трубок в сборе

3506421-279

—

33

Клапаны с муфтами в сборе

3518010А348

—

34

Клапаны реле в сборе

3518015-502

—

35

Кронштейн

3518012-369

—

36

Электромагнитный клапан задней системы АBS и штуцер в сборе

3550325-50А

—

37

Штуцер - Электромагнитный клапан системы АBS

3550311В109

—

38

Шланг заднего тормоза в сборе

3506040-392

—

39

Резиновое уплотнительное кольцо круглого сечения

Q7342426E

—

40

Клапаны с муфтами в сборе

3518020А348

—

41

Шланг заднего тормоза в сборе

схема образа

3506040 А348

—

42

Труба в сборе - ABS магнитный клапан

3506320А348

—

43

Труба в сборе - ABS магнитный клапан

3506310А348

—

44

Штуцер

3506415-367

—

45

Штуцер

3506416-367

—

46

Воздухопровод в сборе

3506360 А348

—

47

Выключатель индикации ручного тормоза в сборе

3757050-435

—

48

Опора шланга заднего тормоза

3506327A3 48

—

49

Шланг переднего тормоза в сборе

схема образа

3506010А348

—

50

Многоканальное соединения

Ф 10

3506400-385

—

51

Многоканальное соединение

Ф 10

3506404-367

—

52

Пакет трубок ручного клапана в сборе

3508105-392

—

53

Ручной пакет трубок в сборе

схема образа

3506200-392

—

54

Воздухопровод в сборе для выхлопа ручного клапана

3506470-392

—

55

Клапан

3508020-240

—

56

Тормозной клапан и адаптер в сборе

схема образа

3514105-488

—

57

Болт

CQ1500840

—

58

Пружинная шайба

Q40308

—

59

Шестигранная гайка

59CQ34008

—

60

Болт

CQ1500825

—

61

Пластмассовая лента

По потребности

Т67437676

—

62

Болт

CQ1511025

—

63

Пружинная шайба

Q40310

—

64

Шайба

Q40110

—

65

Гайка

CQ35320

—

66

Болт

CQ1501030

—

67

Гайка

CQ34010

—

68

Болт

CQ1500820

—

69

Пружинная шайба

Q40314

—

70

Гайка

CQ35120

—

71

Прямой штуцер

305209F

—

72

Шестигранный болт

CQ1501020

—

73

Штуцер

CQ63112

—

74

Шестигранный нитевидный болт

Q151C1230

—

75

Пружинная шайба

Q40312

—

76

Болт

CQ1501235

—

77

Гайка

CQ34012

—

78

Гайка

CQ34014

—

79

Шестигранный болт

CQ1501440

—

80

Шайба

Q40108

—

81

Резиновое уплотнительное кольцо круглого сечения

CQ7343258A

—

82

О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента

CQ7342224A

—

83

Пакет трубок в сборе

схема образа

3506100С537

—

84

Четырехконтурная плоская уплотнительная пробка

3515013-93

—

85

Уплотнительное кольцо

CQ72316

—

86

Газовпускной трубопровод в сборе

3506270А348

—

87

Электромагнитный клапан

3550335-362

—

88

Электромагнитный клапан системы АBS в сборе

схема образа

3550310-50А

—

89

Болт направляющей шейки с шестигранной головкой

CQ1500875

—

90

Крепежный болт электромагнитного клапана

3550336А343

—

91

Уплотнительная втулка для выхода воздушной сушилки

3511012-1Н

—

92

Шланг в сборе - ЗМ до ЛК

3506370А348

—

93

Шланг в сборе - ЗМ до ПЦ

3506350-348

—

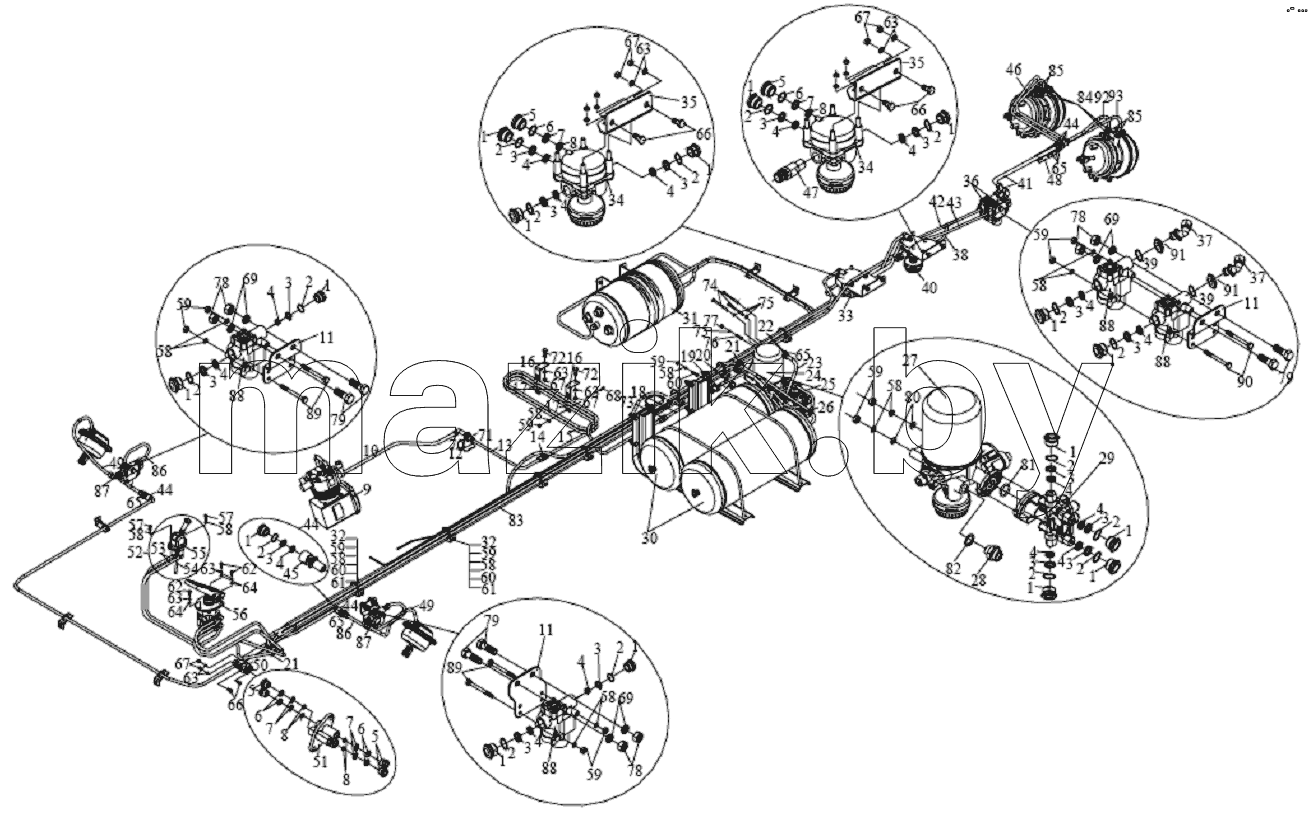

Каталог запасных частей к технике: FAW CA-1083. Тормозная цепь
