8423.1002310-54

Картер маховика

(в сборе) Картер маховика без канала подвода масла к пневмокомпрессору применяется с апреля 2004 г. (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессор

8423.1002310-54

—

8423.1002310-52

Картер маховика

(в сборе) Картер маховика без канала подвода масла к пневмокомпрессору применяется с апреля 2004 г. (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессор

8423.1002310-52

—

1

Картер маховика

Картер маховика без канала подвода масла к пневмокомпрессору применяется с апреля 2004 г. (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессору.

8423.1002312-54

—

1

Картер маховика

Картер маховика без канала подвода масла к пневмокомпрессору применяется с апреля 2004 г. (см. примечание к блоку цилиндров). При замене обеспечить подвод масла к пневмокомпрессору – допускается использовать точку подвода масла к турбокомпрессору.

8423.1002312-52

—

2

Пробка

К 1/8”

8421.1117301

—

3

Ввертыш М16х1,5-6Н-М24х2-6gх18

М16х1,5-6Н-М24х2-6gх18

316615-П29

—

4

Ввертыш М12х1,25-6Н-М18-3hх28

316621-П29

—

5

Ввертыш М10х1,25-6Н-М16х1,5-3nх18

М10х1,25-6Н-М16х1,5-3nх181,5 - 3n

316620-П29

—

6

Шпилька М10х(1,5-3n/1,25-6g)х50

Шпилька М10х(1,5-3n/1,25 - 6g)х50

216563-П29

—

7

Пробка КГ1/2

Пробка КГ1/2"

316139-П2

—

8

Болт М10х1,25-6gх110

200467-П29

—

9

Болт М10х1,25-6gх140

200471-П29

—

10

Шайба 10.ОТ

Шайба 10 ОТ

252136-П2

—

11

Шайба 10

252006-П29

—

12

Манжета коленвала задняя

Допускается замена на манжету 236-1005160-А4, 389458 BAUM7X7 (140-170-13)

236-1005160-А7 МКВ

—

13

Болт М12х1,25-6gх95

200404-П29

—

14

Шайба 12.ОТ

Шайба 12 ОТ

252137-П2

—

15

Шайба 12

252007-П29

—

16

Шпилька М14х((2Cn/1,5-4h)х35(28/30))х68

Шпилька М14х(2Сп/1,5 - 4h)х35(28/30)х68

216626-П29

—

17

Пробка М16х1.5-6g

316172-П29

—

18

Прокладка 22х28х1.5

Прокладка 22х28х1,5

312766-П

—

19

Фиксатор маховика в сборе

(в сборе)

840.1005440

—

20

Фиксатор маховика

840.1005442

—

21

Кольцо уплотнительное

238Н-1722063

—

22

Пружина

840.1005446

—

23

Корпус

840.1005444

—

24

Штифт 6х36

6х36

313412-П29

—

25

Прокладка картера

8423.1002314-02

—

26

Колпачок

840.1005688

—

27

Болт М6-6gх20

201420-П29

—

28

Шайба 6.Т

Шайба 6 Т

252134-П2

—

29

Корпус

842.1005676

—

30

Прокладка

842.1005696

—

31

Шестерня механизма проворота (в сборе)

(в сборе), Шестерня 840.1005674 (модуль m =3,75мм, число зубьев 23) применяется с декабря 2001 г.(см. примечание к стартеру). До декабря 2001 г. применялась шестерня 240.1005674 (модуль m =4,25мм, число зубьев 22).

840.1005674

—

32

Шестерня

Шестерня 840.1005674 (модуль m =3,75мм, число зубьев 23) применяется с декабря 2001 г.(см. примечание к стартеру). До декабря 2001 г. применялась шестерня 240.1005674 (модуль m =4,25мм, число зубьев 22).

840.1005678

—

33

Упор

240-1005683

—

34

Пружина

240-1005681

—

35

Пробка КГ1/2

Пробка КГ1/2"

316139-П2

—

36

Шпилька М12х1,75-3n/1,25-6gх40

Шпилька М12х(1,75 - 3n/1,25 - 6g )х40, Шпильки 216284-П29, позиция 36, применяются для установки стартеров с фланцевым креплением M105R3537SE-00-000000-VPP – производства фирмы "Prestolite", Китай или 1702.3778 – производства ООО “ПРАМО-ЭЛЕКТРО”, Россия.

216284-П29

—

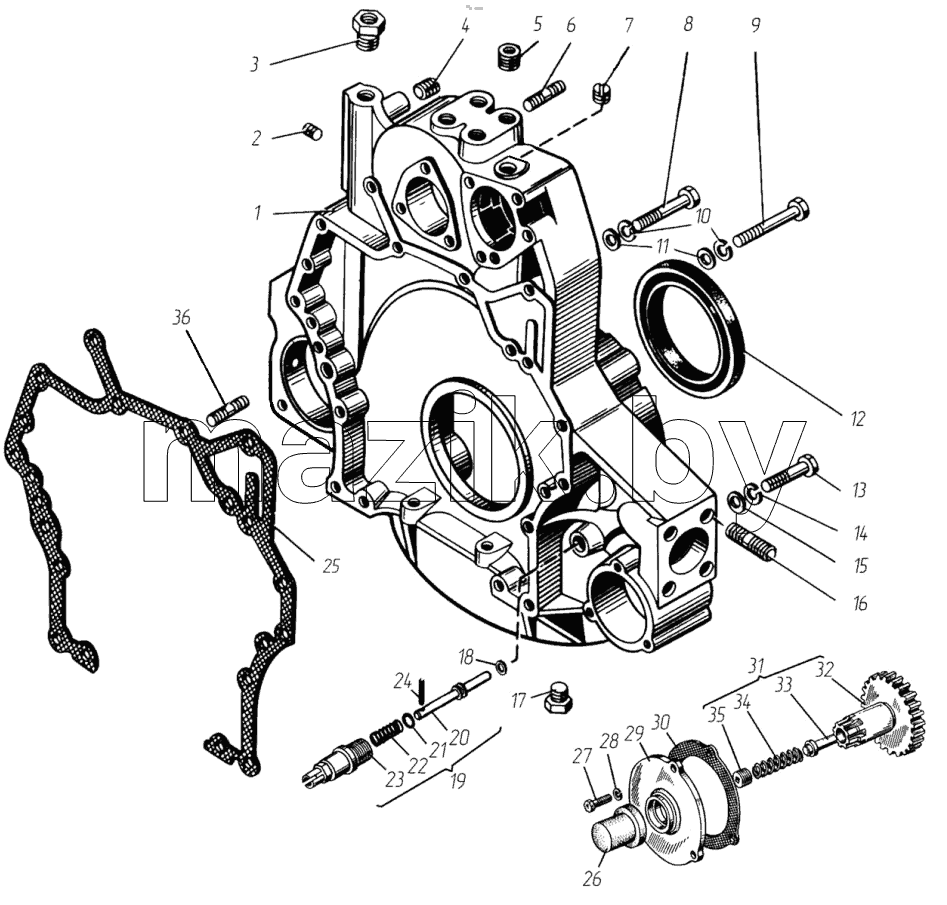

Каталог запасных частей к технике: ТМЗ-8481.10. Картер маховика
