Д-24018А

Втулка верхней головки шатуна

Д-24018А

—

БНП-М8Х25

Болт

БНП-М8Х25

—

ШЦ2-8Х16

Штифт цилиндрический

ШЦ2-8Х16

—

ШНЧ-М8Х20

Шпилька

ШНЧ-М8Х20

—

54.49.401

Шнур пусковой

54.49.401

—

54.53.417

Рукоятка рычага

54.53.417

—

54.49.402

Ручка шнура

54.49.402

—

Д-24093

Прокладка патрубка

Д-24093

—

54.09.022

Пусковой шнур в сборе

54.09.022

—

1

Маховик пускового двигателя

75.24104-3

—

2

Болт

БНП-М10Х30

—

3

Шайба

ШПН-6,5

—

4

Кожух маховика

75.24111-3А

—

5

Плита кожуха маховика

75.24109-3

—

6

Кожух маховика с плитой в сборе

75.24С29

—

7

Шайба дистанционная

Д-24070А

—

8

Полуось коленчатого вала задняя

Д-24013В

—

9

Пека коленчатого вала

Д-24097Г

—

10

Ролик подшипника шатуна

Д-24099

—

11

Палец кривошипа

Д-24098Г

—

12

Полуось коленчатого вала передняя

Д-24012Б

—

13

Вал коленчатый в сборе

Д-24С20Б

—

14

Картер пускового двигателя ПД-10М-2

75-24014-1

—

14

Прокладка картера пускового двигателя

Д-24145

—

15

Шайба

Д-24077

—

16

Шестерня паразитная

Д-24020Б

—

17

Кольцо стопорное

Д-24078

—

18

Шарикоподшипник радиальный 15х35х11

№202

—

19

Прокладка

Д-24073

—

20

Палец паразитной шестерни

Д-24022А

—

21

Плита промежуточная

Д-24072А

—

22

Прокладка магнето

Д-24074

—

23

Шайба

ШШ-7

—

24

Шайба

ШПН-6,5

—

25

Болт крепления магнето

Д-24102

—

26

Болт

БНП-М8Х35

—

27

Штифт

54.24.412

—

28

Регулятор пускового двигателя в сборе

Д-27С11Б

—

29

Магнето одноискровое правого вращения с полумуфтой в сборе

75.24С28А

—

30

Болт

БНП-М8Х20

—

31

Шарикоподшипник 25Х52Х15

№205

—

32

Кольцо стопорное

Д-24128-1

—

33

Сальник каркасный 30-52-9

АСК30-52-9

—

34

Карбюратор К-16А в сборе

Д-24С22А

—

35

Шатун в сборе

Д-24С21Б

—

35

Шатун пускового двигателя

Д-24100Б

—

36

Гайка

ГУ-М8

—

37

Прокладка карбюратора

Д-26115

—

38

Кольцо поршня

Д-24025А

—

39

Кольцо поршня верхнее хромированное

Д-24127

—

40

Поршень в сборе

Д-2-1С06А

—

40

Поршень пускового двигателя

Д-24023В

—

41

Втулка

А.48.122

—

42

Хомут

54.15436

—

43

Провод высокого напряжения

Д-24079

—

44

Запальная свеча А-IIУ в сборе

Д-24С13

—

45

Шпилька крепления головки

Д-24081

—

46

Гайка

Д-24082

—

47

Головка цилиндра

Д-24033А

—

48

Прокладка головки цилиндра в сборе

Д-24С18А

—

49

Цилиндр пускового двигателя в сборе

75-24С08-1

—

50

Палец поршня

Д-24026А

—

51

Цилиндр пускового двигателя

75.24029-1

—

52

Кольцо поршневого пальца стопорное

Д-24028

—

54

Прокладка основания цилиндра

Д-24146

—

55

Роликоподшипник 30Х62Х16

№2206

—

56

Втулка сальника в сборе

75.24.015

—

57

Шайба сальника

Д-24140

—

57

Сальник войлочный в сборе

Д-24С26

—

57

Корпус сальника

Д-24139

—

57

Втулка сальника

75.24105

—

57

Сальник

Д-24138

—

58

Шпонка сегментная

ШВ-5Х22

—

59

Шайба замковая

Д-24046А

—

60

Гайка маховика

Д-24047А

—

61

Стартер 12 в

75.24С27

—

62

Пробка коническая

ПК1/4"

—

63

Шестерня привода магнето

Д-24075А

—

64

Пробка коническая

ПК3/8"

—

65

Шестерня колончатого вала

Д-24019В

—

66

Шайба

ШПН-10,5

—

67

Гайка

ГПН-1М10

—

68

Шпилька

ШНЧ-М-1М10Х25

—

69

Пружина ручки заливного краника

Д-24068

—

70

Пробка заливного краника

Д-24036А

—

71

Ручка заливного краника в сборе

Д-24С17

—

72

Крышка заливного краника

Д-24044А

—

73

Чашка заливного краника

Д-24043

—

74

Корпус заливного краника

Д-24035Б

—

75

Двигатель пусковой в сборе со стартером

18

14-19С17

—

75

Пружина заливного краника

Д-24038

—

76

Глушитель пускового двигателя

18

14А-19С9-1А

—

76

Шайба пружины заливного краника

Д-24039

—

77

Краник заливной в сборе

Д-24С09Б

—

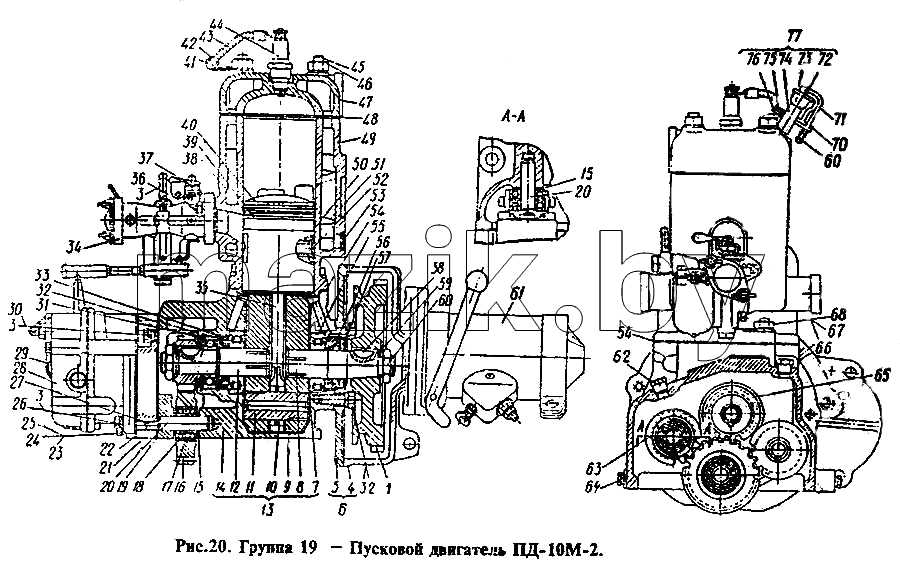

Каталог запасных частей к технике: СМД 14 (1998 г. Минск). Пусковой двигатель ПД-10М-2
