ГУ-М14

Гайка

ГУ-М14

—

БНП-М12Х30

Болт

БНП-М12Х30

—

ШНЧА-М14Х35

Шпилька

ШНЧА-М14Х35

—

14-0123

Шайба специальная

14-0123

—

15К-01С3

Картер маховика в сборе

1 - Только для СМД-15К и СМД-15КФ \n2 - Только для СМД-14К, СМД-15К, СМД-15КФ \n3 - Устанавливается на двигатели СМД-14, на двигатели СМД-12Б устанавливается коленчатый вал 12Б-0401 со шлицевой втулкой 12-Б0424 \n4 - Только для СМД-14 \n5 - Только для СМД-12Б \n6 - Для СМД-14К \n7 - Для СМД-15К \n8 - Для СМД-15КФ \n9 - Для СМД-14А \n10 - Для СМД- 14 \n11 - Только для СМД-15К и СМД-15КФ, СМД-14К \n12 - Только для СМД-14K и СМД-15К, СМД-15КФ \n13 - Только для СМД-14K, СМД-15К, СМД-12Б \n14 - Только для СМД-15K, СМД-15КФ \n15 - С 1 января 1905 г. на двигатели устанавливается фильтр 2ТФ-2-Э04 161-000-2 \n16 - ДЛя СМД-14, СМД-14А, СМД-12Б \n17 - Изготавливается для запчастей с использованием для всех 4-х цилиндров \n18 - Номер детали показан на рис. 67 \n19 - Только для СМД-14К \n20 - Поставляются в запасные части в указанной комплектности \n21 - Только для двигателей СМД-14К, СМД-15К, СМД-15КФ, СМД-12Б \n22 - Только для СМД-14, СМД-14А \n23 - Только для СМД-14, СМД-14А, СМД-12Б \n24 - Только для СМД-14К, СМД-15К \n25 - К двигателям СМД-15КФ, СМД-14К, СМД-15К \n26 - К двигателю СМД-14А \n27 - К двигателю СМД-14

15К-01С3

—

СМД1-1329

Прокладка патрубка

1 - Только для СМД-15К и СМД-15КФ \n2 - Только для СМД-14К, СМД-15К, СМД-15КФ \n3 - Устанавливается на двигатели СМД-14, на двигатели СМД-12Б устанавливается коленчатый вал 12Б-0401 со шлицевой втулкой 12-Б0424 \n4 - Только для СМД-14 \n5 - Только для СМД-12Б \n6 - Для СМД-14К \n7 - Для СМД-15К \n8 - Для СМД-15КФ \n9 - Для СМД-14А \n10 - Для СМД- 14 \n11 - Только для СМД-15К и СМД-15КФ, СМД-14К \n12 - Только для СМД-14K и СМД-15К, СМД-15КФ \n13 - Только для СМД-14K, СМД-15К, СМД-12Б \n14 - Только для СМД-15K, СМД-15КФ \n15 - С 1 января 1905 г. на двигатели устанавливается фильтр 2ТФ-2-Э04 161-000-2 \n16 - ДЛя СМД-14, СМД-14А, СМД-12Б \n17 - Изготавливается для запчастей с использованием для всех 4-х цилиндров \n18 - Номер детали показан на рис. 67 \n19 - Только для СМД-14К \n20 - Поставляются в запасные части в указанной комплектности \n21 - Только для двигателей СМД-14К, СМД-15К, СМД-15КФ, СМД-12Б \n22 - Только для СМД-14, СМД-14А \n23 - Только для СМД-14, СМД-14А, СМД-12Б \n24 - Только для СМД-14К, СМД-15К \n25 - К двигателям СМД-15КФ, СМД-14К, СМД-15К \n26 - К двигателю СМД-14А \n27 - К двигателю СМД-14

СМД1-1329

—

1

Штифт цилиндрический

ШЦ-8Х20

—

2

Шайба замковая

СМД9-0119

—

3

Шайба специальная

СМД7-0168

—

4

Шпилька коренных подшипников

14-0117-1

—

5

Гайка коренных подшипников

СМД1-0118

—

6

Корпус уплотнения в сборе

14-01С9

—

7

Прокладка

14-0148

—

8

Прокладка патрубка

СМД1-0126

—

9

Патрубок маслоналивной

14-0132

—

10

Сетка

СМД1-0125

—

11

Шайба пружинная

ШПН-10

—

12

Гайка

ГУ-М10

—

13

Шпилька

ШНЧА-М10Х22

—

14

Прокладка крышки патрубка

14-0122

—

15

Пружина крышки

СМД1-0124

—

16

Крышка патрубка

14-0108

—

17

Прокладка корпуса масляного фильтра

СМД1-1022

—

18

Ниппель

14-0174

—

19

Прокладка

14-0172

—

20

Втулка

СМД1-0130

—

21

Крышка боковая в сборе

СМД9-01С6

—

22

Кольцо уплотняющее

СМД9-0114

—

23

Шпилька

Н-5265

—

24

Шайба

ШШ-11

—

25

Болт

БНП-М10Х40

—

26

Заглушка

3С-60

—

27

Пробка коническая

ПРП-3/8

—

28

Болт

БНП-М10Х25

—

29

Шпилька

ШНЧ-М12Х85

—

30

Гайка

ГУ-М12

—

31

Шайба пружинная

ШПН-12

—

32

Шайба штампованная

ШШ-13

—

33

Шпилька

ШНЧ-М12Х55

—

34

Втулка направляющая

СМД7-0166

—

35

Заглушка

СМД55-0139

—

36

Палец

СМД14-0162

—

36

Подшипник распределительного вала передний

СМД14-0109

—

37

Пробка

СМД7-0164

—

39

Кольцо уплотнительное

СМД9-0128

—

40

Блок-картер в сборе

14-01С13

—

41

Гильза цилиндра

14-0102

—

42

Гайка

14-0163

—

43

Шайба

14-0150

—

44

Шпилька крепления головки

14-0116

—

45

Шпилька

ШНЧ-М12Х40

—

46

Шпилька картера маховика

14-0115

—

47

Шайба пружинная

ШПН-14

—

48

Пробка резьбовая

Н-5885

—

49

Прокладка

СМД7-0684

—

50

Штифт цилиндрический

ШЦ-10Х26

—

51

Болт

15НП-М6Х16

—

52

Шайба пружинная

ШПН-6

—

53

Крышка

СМД8-0167

—

54

Прокладка

14-0190

—

55

Штифт цилиндрический

ШЦ2-13Х26

—

56

Уплотнение картера маховика

СМД14-0138

—

57

Шплинт

Ш-3Х20

—

58

Пробка

У5-0815-1

—

59

Картер маховика

14-01С3

—

60

Шпилька установочная

СМД55У-01С8

—

61

Крышка фланца маслофильтра

14-0113

—

62

Трубка сливная и сборе

14-01С10

—

63

Штифт цилиндрический

ШЦ-5Х10

—

64

Шпилька коренных подшипников

14-0185

—

65

Прокладка

СМД14-0149

—

66

Сальник

СМД55-0134

—

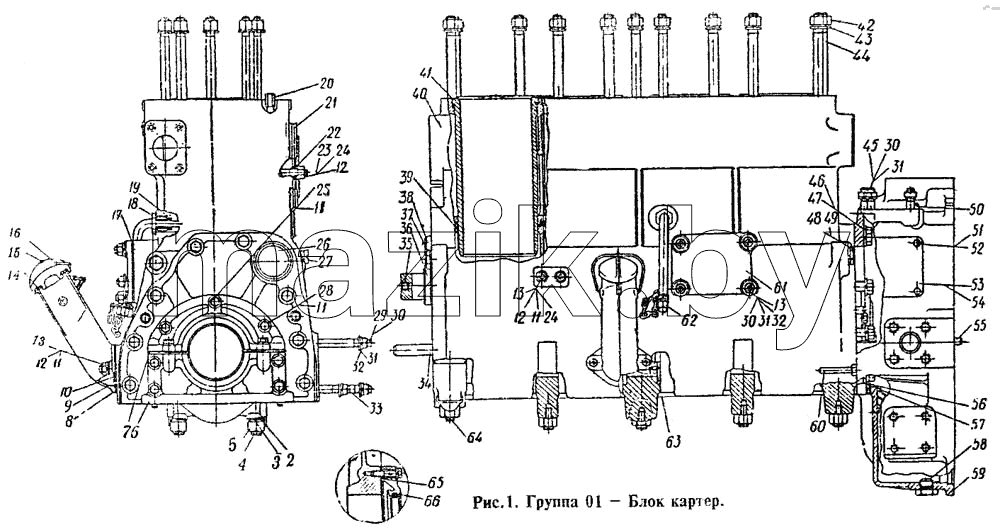

Каталог запасных частей к технике: СМД 14 (1998 г. Минск). Блок картер
