3LD-1003010-01

Установка головки цилиндров

для дизелей MMZ-3LD-04, -06, -08

3LD-1003010-01

—

3LD-1007100

Механизм коромысел

3LD-1007100

—

3LD-3707030

Установка свечей накаливания

3LD-3707030

—

3LD-1003120

Установка патрубка

входит в установку головки цилиндров 3LD-1003010-01

3LD-1003120

—

3LD-1003010

Установка головки цилиндров

для дизелей MMZ-3LD, ММZ-3LD-01, -02, -03, -07, -10, -12, -13, -14, -15, -16, -17

3LD-1003010

—

3LD-1003100

Установка крышки головки цилиндров

3LD-1003100

—

3LD-1003013-01

Головка цилиндров

с местом под установку патрубка 3LD-1003120 см. Рис. 3а

3LD-1003013-01

—

3LD-1003013

Головка цилиндров

без места под установку патрубка 3LD-1003120

3LD-1003013

—

3LD-1003011-01

Головка цилиндров

3LD-1003011-01

—

3LD-1003011

Головка цилиндров

3LD-1003011

—

1

Серьга

3LD-1002361

—

2

Головка цилиндров

входит в сборку 3LD-1003013

3LD-1003015

—

2

Головка цилиндров

входит в сборку 3LD-1003013-01

3LD-1003015-01

—

3

Седло клапана впускного

3LD-1003018

—

4

Седло клапана выпускного

3LD-1003019

—

5

Заглушка

3LD-1003025

—

6

Заглушка

входит только в сборку 3LD-1003013

3LD-1003026

—

7

Заглушка

3LD-1003028

—

8

Заглушка

3LD-1003029

—

9

Втулка направляющая клапана

3LD-1007032

—

10

Болт

ГОСТ 7796-70

M12-6gx25.88.35.016

—

11

ШАЙБА

ГОСТ 6402-70

12Т65Г06

—

12

Клапан впускной

3LD-1007014

—

12

Клапан впускной

3LD-1007014-Б

—

13

Клапан выпускной

3LD-1007015

—

13

Клапан выпускной

3LD-1007015-Б

—

14

Шайба пружины клапана

3LD-1007055

—

15

Пружина клапана

2108-1007020

—

16

Тарелка пружины клапана

249-1007025

—

16

Тарелка пружины клапана

2108-1007025

—

17

Манжета уплотнительная клапана

Type866NWMaterialFP7510, пр-ва фирмы «SKF»

5030667070

—

18

Сухарь клапана

SWAG32903161

—

19

Прокладка головки цилиндров

3LD-1003020

—

20

Прокладка крышки головки цилиндров

3LD-1003108

—

21

Крышка головки цилиндров

3LD-1003122

—

22

Стакан с трубкой

3LD-1014440

—

23

Маслоотражатель

3LD-1014445

—

24

КОРПУС САПУНА

240-1002430-Г

—

25

Прокладка

240-1002444-А1

—

26

Рукав

0,7м ГОСТ 10362-76

20x28,5-063

—

27

Хомут

ASFA-L-W120-32

—

27

Хомут

NORMA-TORRO20-32/9-C7W1S

—

28

Болт

ГОСТ 7795-70

M6-6gx80.88.35.016

—

29

Болт

ГОСТ 7796-70

M8-6gx16.88.35.016

—

30

Шайба

ГОСТ 6402-70

8Т.65Г.06

—

31

Шайба

ГОСТ 11371-78

А6.01.08кп.016

—

32

Заглушка

3LD-1003027

—

33

Ось коромысел

3LD-1007102

—

34

Пружина оси коромысел

3LD-1007103

—

35

Стойка оси коромысел

3LD-1007152

—

36

Стойка оси коромысел

3LD-1007152-01

—

37

Винт регулировочный

3LD-1007175

—

38

Гайка

3LD-1007176

—

39

Фиксатор оси коромысел

3LD-1007185

—

40

Коромысло клапана впускного со втулкой

3LD-1007211

—

41

Коромысло клапана выпускного со втулкой

3LD-1007212

—

42

Кольцо

ГОСТ 13942-86

А16

—

43

Штанга

3LD-1007310

—

44

БОЛТ

240-1002047-Б

—

45

Шайба

48-1002318

—

46

Болт

ГОСТ 7795-70

M8-6gx60.88.35.016

—

47

ШАЙБА

ГОСТ 11371-78

А8.01.08кп.016

—

48

Толкатель клапана

входит в блок цилиндров 3LD-1002000

3LD-1007375

—

49

Свеча накаливания

11721732

—

50

Прокладка

3LD-1003118

—

51

Патрубок

3LD-1003119

—

52

Пробка

ТУ 23.1.506-91

КГ3/8dmА12.016

—

53

Болт

ГОСТ 7796-70

M8-6gx25.88.35.016

—

54

ШАЙБА

ГОСТ 11371-78

А8.01.08кп.016

—

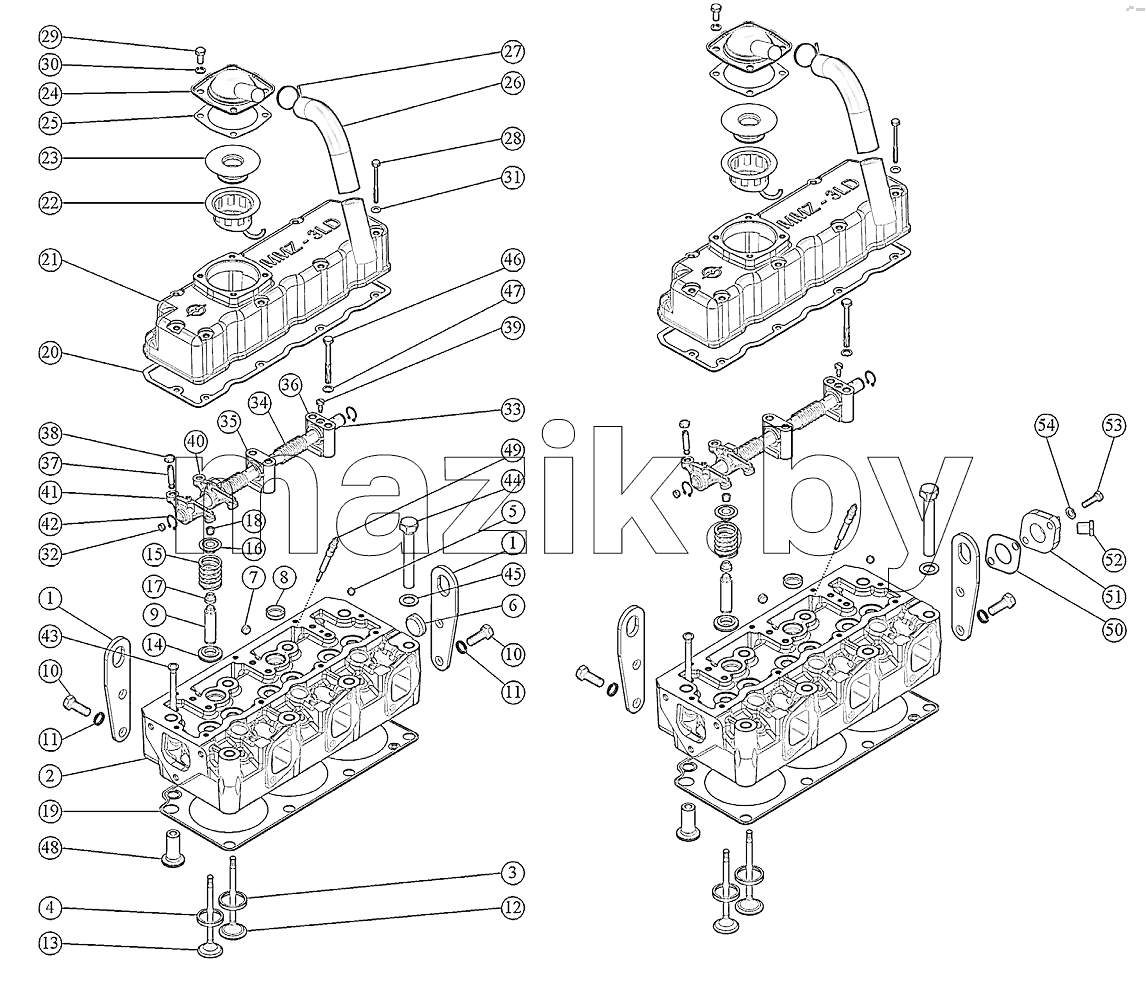

Каталог запасных частей к технике: ММЗ-3LD. Установка головки цилиндров. Механизм коромысел
