50-1117028

Пробка резьбовая

2

50-1117028

—

240-1404080-А1-01

Ось

240-1404080-А1-01

—

240-1404010-А-02

Фильтр масляный

240-1404010-А-02

—

240-1404030-А

Стакан ротора

240-1404030-А

—

А23.10.006

Пробка

2

А23.10.006

—

240-1404020-А2-01

Ротор с осью

240-1404020-А2-01

—

1

Ось ротора

240-1404012-В

—

2

Трубка

240-1404013-Б

—

3

Корпус

240-1404017

—

4

Крышка

240-1404019

—

5

Стакан

240-1404023

—

6

Крыльчатка

240-1404024

—

7

Колпак

240-1404027

—

8

Кольцо упорное

240-1404033

—

9

Гайка специальная

240-1404035-А

—

10

Стакан внутренний

240-1404049

—

11

Корпус

240-1404067-А

—

12

Вставка

240-1404074

—

13

Гайка колпака

240-1404088

—

14

Насадок

240-1404090-Б-01

—

15

Сетка фильтрующая

240-1404110

—

16

Крышка

240-1404113

—

17

Кольцо

240-1404118

—

18

Прокладка колпака

50-1404059-Б1

—

19

Прокладка

50-1404068

—

20

Клапан

50-1404071

—

21

Пробка

50-1404072

—

22

Пробка

50-1404075

—

23

Пробка

1 - Для запасных частей \n2 - Для запасных частей вместо A12.01.003-03 и Д18-051-A, A23.10.003, Д16-111 \n3 - Наибольшее количество \n4 - На рисунке не показана

50-1404077-А

—

24

Пружина клапана

50-1404081-А

—

25

Пружина сливного клапана

50-1404083-А

—

26

Пружина

50-1404085-А

—

27

Кольцо

36-1104788

—

28

Штуцер

1-6

—

29

Кольцо

115-120-30-2-1

—

30

Болт

А12.01.003-03

—

30

Болт

Д18-051-А

—

31

Кольцо уплотнительное

1 - Для запасных частей \n2 - Для запасных частей вместо A12.01.003-03 и Д18-051-A, A23.10.003, Д16-111 \n3 - Наибольшее количество \n4 - На рисунке не показана

Д18-055-А

—

31

Кольцо

1 - Для запасных частей \n2 - Для запасных частей вместо A12.01.003-03 и Д18-051-A, A23.10.003, Д16-111 \n3 - Наибольшее количество \n4 - На рисунке не показана

А23.10.002

—

32

Втулка

1 - Для запасных частей \n2 - Для запасных частей вместо A12.01.003-03 и Д18-051-A, A23.10.003, Д16-111 \n3 - Наибольшее количество \n4 - На рисунке не показана

А23.10.003

—

32

Втулка защитная

1 - Для запасных частей \n2 - Для запасных частей вместо A12.01.003-03 и Д18-051-A, A23.10.003, Д16-111 \n3 - Наибольшее количество \n4 - На рисунке не показана

Д16-111

—

33

Прокладка

Д09-035-А

—

34

Шайба упорная

Д37А-1407607-В

—

35

Пробка

КГ1/4"А12.019

—

36

Заглушка штуцера

Р143-10-А1

—

37

Ролик

Ролик 5х8.11

—

37

Штифт

240-1404028

—

38

Винт

В1М6-6gх14.58

—

39

Болт

М10-6gх30.8835.019

—

40

Болт

М10-6gх50.88.35.019

—

41

Гайка

М12х1,25-6Н6.019

—

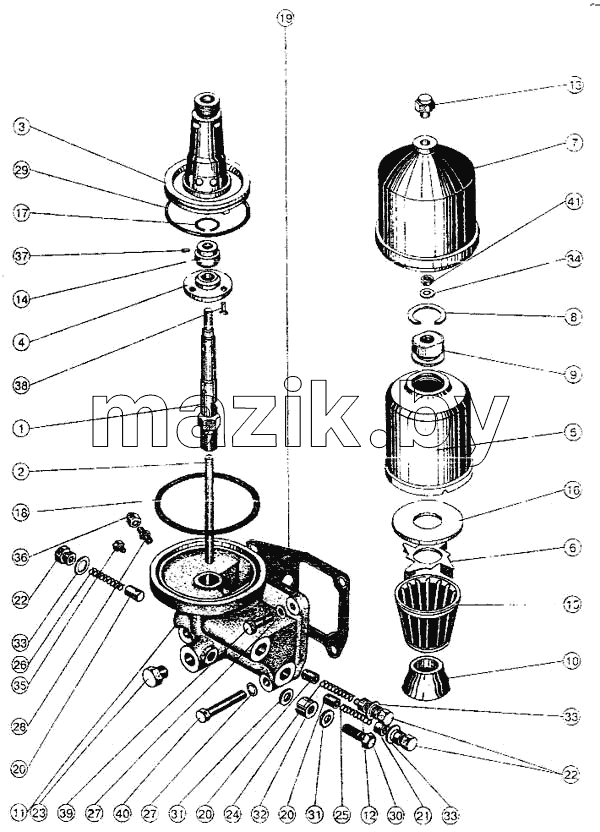

Каталог запасных частей к технике: ММЗ Д-245.9. Центробежный масляный фильтр
