773.1111005-05-Э

Насос топливный

773.1111005-05-Э

—

672-1104104-Б

Муфта конусная

672-1104104-Б

—

3205-70-1104118

Угольник поворотный

3205-70-1104118

—

1

Штуцер

260-3509232-01

—

2

Болт

М10-6gх120.88.35.019

—

3

Трубка топливная низкого давления

240-1104170-02

—

4

Трубка топливная низкого давления

240-1104170

—

5

Колодка

240-1111130

—

6

Трубка пневмокорректора

245-1104330-В

—

7

Трубка перепускная

245-1104350-В

—

8

Топливопровод высокого давления 1 цилиндра

245-1104300-В1

—

8

Топливопровод высокого давления 1 цилиндра

1 - Для насоса 773.1111005-04 \n2 - Шайба - Допускается взаимная замена \n3 - Шайба 45 - Допускается взаимная замена \n4 - Состоит из деталей 15, 16 \n5 - Состоит из деталей 1-16 \n6 - Состоит из деталей 1,2, 7, 8, 9, 11-14 \n7 - Состоит из деталей 12, 14 \n8 - Деталь относится к коробке передач мод. 3206.70-10 с повышающей пятой передачей \n9 - Деталь принадлежит к комплекту деталей для посадки шестерен на промежуточный вал без шпонок. Промежуточные валы для разных видов креплений шестерен взаимозаменяемы \n10 - Для карданных валов производства ЗАО \"МЗА\" (г. Москва) \n11 - Для карданных валов производства ОАО \"АМЗ\"(г. Арзамас) и АООТ \"КЗА\" (г. Куйбышев) \n12 - Подбор \n13 - 62303.2RS.Р6/С9 \n14 - 62202.2RS.Р6/С9 \n15 - Комплект \n16 - Багажные полки устанавливаются по заказу потребителя \n17 - Для другого варианта установки \n18 - (ПК 02109-6) \n19 - (ПА-188) \n20 - (ПА-189) \n21 - (ПА-144) \n22 - (ПА192-10) \n23 - (ПА-145) \n24 - (ППР-062) \n25 - (ПР-209) \n26 - (ПР-028) \n27 - (НТ-8) \n28 - (ПР-186-01) \n29 - (ПА-003-01) \n30 - (ПР-032) \n31 - (ПР-038) \n32 - (ПР-015) \n33 - (ППР-051) \n34 - (ПР-028/НТ-8) \n35 - (ППР-015) \n36 - (ППР-001) \n37 - (ПА-185) \n38 - (ПА-184) \n39 - (ПР-069) \n40 - (ПА-049) \n41 - (ПА-004-02) \n42 - (ПА-161) \n43 - (ПА-186) \n44 - (ППР-061) \n45 - (ПР-261) \n46 - (ПР-265) \n47 - (ПР-263) \n48 - (ПР-004) \n49 - (ПР-083) \n50 - (ПР-074). \n51 - Длина 10 м \n52 - Для двигателей Д-245.7Е2, Д245.9Е2 \n53 - Для ПАЗ-4234 № 7 \n54 - Для ПАЗ-4234: слева №8, справа № 7 \n55 - Для ПАЗ-4234: № 3, № 6 слева и №6 справа \n56 - Для ПАЗ-4234 № 5 \n57 - Для ПАЗ-4234 № 4 \n58 - Для ПАЗ-4234 № 2 \n59 - Для ПАЗ-4234 № 2 и № 4 \n60 - Для ПАЗ-4234 также № 6 без учета двух балок крепления инструментального ящика

245-1104300-Г

—

9

Топливопровод высокого давления 2 цилиндра

245-1104300-Г-01

—

9

Топливопровод высокого давления 2 цилиндра

1 - Для насоса 773.1111005-04 \n2 - Шайба - Допускается взаимная замена \n3 - Шайба 45 - Допускается взаимная замена \n4 - Состоит из деталей 15, 16 \n5 - Состоит из деталей 1-16 \n6 - Состоит из деталей 1,2, 7, 8, 9, 11-14 \n7 - Состоит из деталей 12, 14 \n8 - Деталь относится к коробке передач мод. 3206.70-10 с повышающей пятой передачей \n9 - Деталь принадлежит к комплекту деталей для посадки шестерен на промежуточный вал без шпонок. Промежуточные валы для разных видов креплений шестерен взаимозаменяемы \n10 - Для карданных валов производства ЗАО \"МЗА\" (г. Москва) \n11 - Для карданных валов производства ОАО \"АМЗ\"(г. Арзамас) и АООТ \"КЗА\" (г. Куйбышев) \n12 - Подбор \n13 - 62303.2RS.Р6/С9 \n14 - 62202.2RS.Р6/С9 \n15 - Комплект \n16 - Багажные полки устанавливаются по заказу потребителя \n17 - Для другого варианта установки \n18 - (ПК 02109-6) \n19 - (ПА-188) \n20 - (ПА-189) \n21 - (ПА-144) \n22 - (ПА192-10) \n23 - (ПА-145) \n24 - (ППР-062) \n25 - (ПР-209) \n26 - (ПР-028) \n27 - (НТ-8) \n28 - (ПР-186-01) \n29 - (ПА-003-01) \n30 - (ПР-032) \n31 - (ПР-038) \n32 - (ПР-015) \n33 - (ППР-051) \n34 - (ПР-028/НТ-8) \n35 - (ППР-015) \n36 - (ППР-001) \n37 - (ПА-185) \n38 - (ПА-184) \n39 - (ПР-069) \n40 - (ПА-049) \n41 - (ПА-004-02) \n42 - (ПА-161) \n43 - (ПА-186) \n44 - (ППР-061) \n45 - (ПР-261) \n46 - (ПР-265) \n47 - (ПР-263) \n48 - (ПР-004) \n49 - (ПР-083) \n50 - (ПР-074). \n51 - Длина 10 м \n52 - Для двигателей Д-245.7Е2, Д245.9Е2 \n53 - Для ПАЗ-4234 № 7 \n54 - Для ПАЗ-4234: слева №8, справа № 7 \n55 - Для ПАЗ-4234: № 3, № 6 слева и №6 справа \n56 - Для ПАЗ-4234 № 5 \n57 - Для ПАЗ-4234 № 4 \n58 - Для ПАЗ-4234 № 2 \n59 - Для ПАЗ-4234 № 2 и № 4 \n60 - Для ПАЗ-4234 также № 6 без учета двух балок крепления инструментального ящика

245-1104300-Г-01

—

10

Трубка перепускная

245-1104360-Д

—

11

Болт штуцера

36-1104787

—

12

Прокладка

36-1104788-01

—

13

Фильтр топливный

240-1117010-А

—

14

Топливопровод высокого давления 3 цилиндра

245-1104300-Г-02

—

14

Топливопровод высокого давления 3 цилиндра

1 - Для насоса 773.1111005-04 \n2 - Шайба - Допускается взаимная замена \n3 - Шайба 45 - Допускается взаимная замена \n4 - Состоит из деталей 15, 16 \n5 - Состоит из деталей 1-16 \n6 - Состоит из деталей 1,2, 7, 8, 9, 11-14 \n7 - Состоит из деталей 12, 14 \n8 - Деталь относится к коробке передач мод. 3206.70-10 с повышающей пятой передачей \n9 - Деталь принадлежит к комплекту деталей для посадки шестерен на промежуточный вал без шпонок. Промежуточные валы для разных видов креплений шестерен взаимозаменяемы \n10 - Для карданных валов производства ЗАО \"МЗА\" (г. Москва) \n11 - Для карданных валов производства ОАО \"АМЗ\"(г. Арзамас) и АООТ \"КЗА\" (г. Куйбышев) \n12 - Подбор \n13 - 62303.2RS.Р6/С9 \n14 - 62202.2RS.Р6/С9 \n15 - Комплект \n16 - Багажные полки устанавливаются по заказу потребителя \n17 - Для другого варианта установки \n18 - (ПК 02109-6) \n19 - (ПА-188) \n20 - (ПА-189) \n21 - (ПА-144) \n22 - (ПА192-10) \n23 - (ПА-145) \n24 - (ППР-062) \n25 - (ПР-209) \n26 - (ПР-028) \n27 - (НТ-8) \n28 - (ПР-186-01) \n29 - (ПА-003-01) \n30 - (ПР-032) \n31 - (ПР-038) \n32 - (ПР-015) \n33 - (ППР-051) \n34 - (ПР-028/НТ-8) \n35 - (ППР-015) \n36 - (ППР-001) \n37 - (ПА-185) \n38 - (ПА-184) \n39 - (ПР-069) \n40 - (ПА-049) \n41 - (ПА-004-02) \n42 - (ПА-161) \n43 - (ПА-186) \n44 - (ППР-061) \n45 - (ПР-261) \n46 - (ПР-265) \n47 - (ПР-263) \n48 - (ПР-004) \n49 - (ПР-083) \n50 - (ПР-074). \n51 - Длина 10 м \n52 - Для двигателей Д-245.7Е2, Д245.9Е2 \n53 - Для ПАЗ-4234 № 7 \n54 - Для ПАЗ-4234: слева №8, справа № 7 \n55 - Для ПАЗ-4234: № 3, № 6 слева и №6 справа \n56 - Для ПАЗ-4234 № 5 \n57 - Для ПАЗ-4234 № 4 \n58 - Для ПАЗ-4234 № 2 \n59 - Для ПАЗ-4234 № 2 и № 4 \n60 - Для ПАЗ-4234 также № 6 без учета двух балок крепления инструментального ящика

245-1104300-Г-02

—

15

Топливопровод дренажный

245-1104320-А2

—

16

Топливопровод высокого давления 4 цилиндра

245-1104300-Г-03

—

16

Топливопровод высокого давления 4 цилиндра

1 - Для насоса 773.1111005-04 \n2 - Шайба - Допускается взаимная замена \n3 - Шайба 45 - Допускается взаимная замена \n4 - Состоит из деталей 15, 16 \n5 - Состоит из деталей 1-16 \n6 - Состоит из деталей 1,2, 7, 8, 9, 11-14 \n7 - Состоит из деталей 12, 14 \n8 - Деталь относится к коробке передач мод. 3206.70-10 с повышающей пятой передачей \n9 - Деталь принадлежит к комплекту деталей для посадки шестерен на промежуточный вал без шпонок. Промежуточные валы для разных видов креплений шестерен взаимозаменяемы \n10 - Для карданных валов производства ЗАО \"МЗА\" (г. Москва) \n11 - Для карданных валов производства ОАО \"АМЗ\"(г. Арзамас) и АООТ \"КЗА\" (г. Куйбышев) \n12 - Подбор \n13 - 62303.2RS.Р6/С9 \n14 - 62202.2RS.Р6/С9 \n15 - Комплект \n16 - Багажные полки устанавливаются по заказу потребителя \n17 - Для другого варианта установки \n18 - (ПК 02109-6) \n19 - (ПА-188) \n20 - (ПА-189) \n21 - (ПА-144) \n22 - (ПА192-10) \n23 - (ПА-145) \n24 - (ППР-062) \n25 - (ПР-209) \n26 - (ПР-028) \n27 - (НТ-8) \n28 - (ПР-186-01) \n29 - (ПА-003-01) \n30 - (ПР-032) \n31 - (ПР-038) \n32 - (ПР-015) \n33 - (ППР-051) \n34 - (ПР-028/НТ-8) \n35 - (ППР-015) \n36 - (ППР-001) \n37 - (ПА-185) \n38 - (ПА-184) \n39 - (ПР-069) \n40 - (ПА-049) \n41 - (ПА-004-02) \n42 - (ПА-161) \n43 - (ПА-186) \n44 - (ППР-061) \n45 - (ПР-261) \n46 - (ПР-265) \n47 - (ПР-263) \n48 - (ПР-004) \n49 - (ПР-083) \n50 - (ПР-074). \n51 - Длина 10 м \n52 - Для двигателей Д-245.7Е2, Д245.9Е2 \n53 - Для ПАЗ-4234 № 7 \n54 - Для ПАЗ-4234: слева №8, справа № 7 \n55 - Для ПАЗ-4234: № 3, № 6 слева и №6 справа \n56 - Для ПАЗ-4234 № 5 \n57 - Для ПАЗ-4234 № 4 \n58 - Для ПАЗ-4234 № 2 \n59 - Для ПАЗ-4234 № 2 и № 4 \n60 - Для ПАЗ-4234 также № 6 без учета двух балок крепления инструментального ящика

245-1104300-Г-03

—

17

Форсунка

171.1112010-01

—

18

Болт

М10-6gх35.88.35.019

—

19

Кольцо защитное

240-1111036-Б

—

20

Прокладка-экран

245-1111020

—

21

Кронштейн

245-1117060-А

—

22

Болт

М10-6gх30.88.35.019

—

23

Шайба

10.65Г.06

—

24

Гайка

М10-6Н.6.019

—

25

Кольцо уплотнительное

Д18-055-А-01

—

26

Шайба

6.65Г.06

—

27

Колодка

240-1111114

—

28

Колодка

240-1111106

—

29

Гайка

М6-6Н.6.019

—

30

Штуцер

Д-18-052

—

31

Насос топливный

773.1111005-04-Э

—

31

Насос топливный

РР4М10Ulf-3440

—

32

Маслопровод

240-3509150

—

33

Болт поворотного угольника

Д18-051-А

—

34

Кольцо уплотнительное

Д18-055-А-01

—

35

Шайба уплотнительная

3205-70-1104088

—

36

Трубка от фильтра к муфте

3205-70-1104092

—

37

Муфта соединительная трубок топливопроводов

672Ю-1104104

—

38

Трубка от форсунки к муфте

3205-07-1104786

—

39

Муфта соединения трубок топливопроводов

3205-70-1104104

—

40

Трубка от клапана к бензоотстойнику

32053-1104098

—

41

Трубка от тройника к муфте

3205-70-1104100

—

41

Трубка от тройника к тройнику

3205-07-1104110

—

42

Шланг от бака к клапану

3205-1101375

—

43

Клапан топливного бака со штуцером

3102-1101281

—

43

Клапан топливного бака в сборе

66-01-1128110

—

44

Гайка М5

251086-П29

—

45

Хомутик 16

288000-П8

—

46

Винт М5х20

220082-П29

—

47

Трубка от муфты к топливному баку

3205-70-1104106

—

48

Трубка от топливного бака к клапану

32053-07-1104095

—

49

Прокладка стяжки

3205-1101133

—

50

Стяжка топливного бака

3205-1101106

—

51

Бак топливный в сборе

4301-1101010-02

—

52

Прокладка

3205-1101135

—

53

Балка крепления бака топливного

3205-1101116-10

—

54

Шайба 6

252137-П29

—

55

Гайка М12

250514-П29

—

56

Хомут крепления бака топливного

3205-1101110

—

57

Трубка от тройника к фильтру подогревателя

3205-07-8106170-10

—

58

Трубка от подогревателя к тройнику

4234-8106070

—

59

Датчик указателя уровня топлива

5422.3827

—

60

Прокладка датчика указателя уровня бензина

12-1104022

—

61

Трубка от насоса к муфте

3205-70-1104090

—

62

Фланец забора слива топлива

4301-1104012

—

63

Винт М5х0,8х14 крепления ручки

224598-П29

—

64

Шайба 5,75

293196

—

65

Клапан электромагнитный

КЭТ01-01

—

66

Трубка от тройника к клапану

3205-70-1104105

—

67

Угольник поворотный

3205-70-1104118

—

68

Штуцер прямой для трубки диаметром 10

672-1104106

—

69

Гайка упорная соединительная диаметром 10

672-1104102-Б

—

70

Оболочка защитная

672-1104088

—

71

Прокладка

672-1104103

—

72

Штуцер электромагнитного клапана

3205-1104101

—

73

Клапан топливного бака со штуцером

3102-1101281

—

74

Пробка бака в сборе

66-01-1103010-10

—

75

Гайка М12х1 соединительная

710Ю-3506018

—

76

Фильтр топливный грубой очистки в сборе

240-1105010

—

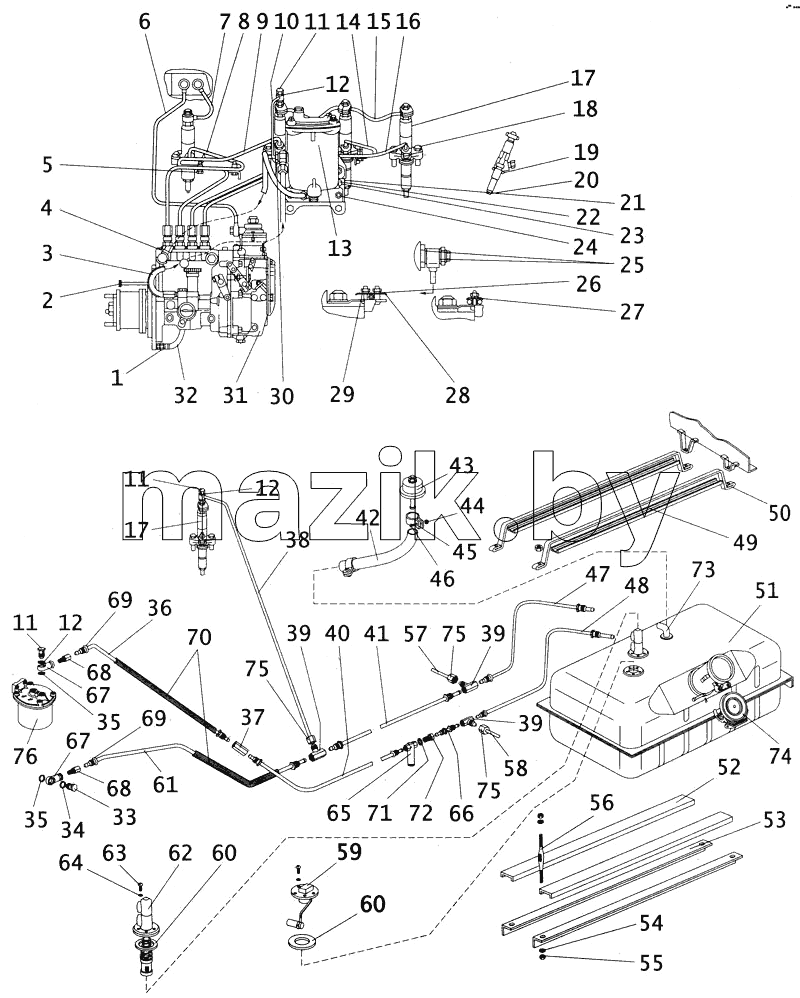

Каталог запасных частей к технике: ПАЗ-4234. Топливные трубопроводы
