52-1701025-13

Вал первичный в сборе

52-1701025-13

—

53-12-1701100

Вал вторичный в сборе

53-12-1701100

—

52-1701009-21

Ступица муфты переключения 3 и 4 передач (для запасных частей)

52-1701009-21

—

53-12-1701200

Крышка заднего подшипника вторичного вала в сборе

53-12-1701200

—

3307-1700010-12

Коробка передач в сборе

3307-1700010-12

—

3307-1700010-11

Коробка передач в сборе

3307-1700010-11

—

1

Блок шестерен промежуточного вала коробки передач

52-1701050

—

2

Ступица муфты

52-1701119-20

—

3

Стопорное кольцо вторичного вала

53-12-1701192

—

4

Муфта синхронизатора

52-1701118-40

—

5

Шестерня 3-й передачи

52-1701113-10

—

6

Стопор втулки шестерёнки 3-й передачи

52-1701120

—

7

Втулка шестерни 3-й передачи

52-1701115

—

8

Шайба упорная шестерни 2-й передачи

52-1701104

—

9

Шестерня 2-й передачи

52-1701111

—

10

Шестерня скользящая 1-й передачи и заднего хода

52-1701110-31

—

11

Вал вторичный

53-12-1701105

—

12

Прокладка крышки люка отбора мощности КПП

52-1701021

—

13

Крышка люка отбора мощности КПП

52-1701020

—

14

Шайба 10 пружинная

252136-П2

—

15

Болт М10х20

201495-П8

—

15

Болт М10х20

201495-П8

—

16

Болт М8х22

201457-П29

—

17

Шайба 8 пружинная

252155-П2

—

19

Гайка подшипника первичного вала

52-1701034

—

20

Кольцо упорное подшипника первичного вала КПП

52-1701033

—

21

Подшипник в сборе 50209А

52-1701032-02

—

22

Вал первичный коробки передач

52-1701030-20

—

23

Ролик переднего подшипника вторичного вала 7х17 № 35374

52-1701182-Б

—

24

Шайба упорная роликового подшипника первичного вала

52-1701188

—

25

Кольцо стопорное роликового подшипника первичного вала (норма упаковки 4,6 т. шт., 21 кг)

52-1701189

—

26

Шайба 14

252178-П29

—

27

Гайка М14 (верхняя опора)

250559-П29

—

28

Блок шестерен заднего хода

52-1701080-22

—

29

Подшипник в сборе

50307А

—

30

Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.)

20-1701034

—

31

Гайка стопорная подшипника промежуточного вала

52-1701079

—

32

Прокладка крышка заднего подшипника вторичного

52-1701203

—

33

Болт М10х25

201497-П29

—

34

Болт М10х65 крепления задней крышки вторичного вала КПП

201510-П8

—

35

Шестерня привода спидометра ведущая

53-12-3802033

—

36

Фланец вторичного вала коробки передач

51-1701240-Д

—

37

Шайба упорная муфты фланца вторичного вала

53А-1701242

—

38

Гайка вторичного вала КПП

52-1701247

—

39

Прокладка крышки заднего подшипника промежуточного вала КПП

52-1701075

—

40

Крышка заднего подшипника блока шестерен промежуточного вала

52-1701070

—

41

Упорная пластина оси блока шестеренки заднего хода

52-1701092

—

42

Ось блока шестерен заднего хода

52-1701090

—

43

Пробка КГ 1/2 наливного и сливного отверстий картера КПП

296576-П29

—

45

Сальник задней крышки коробки передач

51-1701210-А

—

46

Сапун коробки передач

298429-П

—

48

Крышка заднего подшипника вторичного вала

52-1701205

—

49

Стопор штуцера гибкого вала привода спидометра

51-3802031

—

50

Шайба пружинная 6

252154-П2

—

51

Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра

290490-П8

—

52

Шестерня привода спидометра ведомая

53-12-3802034

—

53

Штуцер шибкого вала привода спидометра

51-3802030

—

54

Картер коробки передач

53-12-1701015-01

—

55

Шпилька М14х1,5х32

216298-П29

—

56

Подшипник передний блока шестерен промежуточного вала (46221342771)

60-42207КМ

—

57

Заглушка переднего подшипника блока шестеренок промежуточного вала КПП

52-1701068-А

—

58

Прокладка крышки подшипника первичного вала КПП

52-1701042-01

—

59

Крышка подшипника первичного вала

52-1701040

—

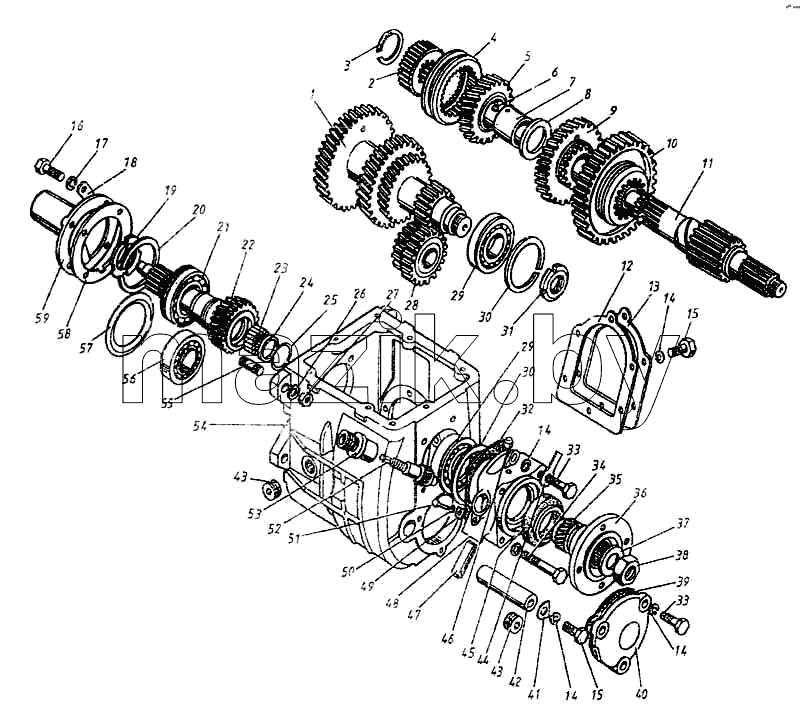

Каталог запасных частей к технике: ПАЗ-3205-110. Коробка передач
