677-2926025

Балка крепления воздушных баллонов

677-2926025

—

677-2926024

Балка крепления воздушных баллонов в сборе

677-2926024

—

130-3513023

Бобышка воздушного баллона

130-3513023

—

130-3513033

Бобышка сливного крана

130-3513033

—

201456-П8

Болт М8х20

201456-П8

—

201468-П8

Болт крепления воздушного фильтра

201468-П8

—

201497-П8

Болт М10х1,5х25

201497-П8

—

201424-П

Болт крепления пластины

201424-П

—

200272-П8

Болт

200272-П8

—

201495-П8

Болт М10х20

201495-П8

—

201456-П8

Болт М8х20

201456-П8

—

190-6108136

Болт ограничительный

190-6108136

—

241219-П8

Винт

241219-П8

—

120-3513062

Винт предохранительного клапана регулировочный

120-3513062

—

222669-П2

Винт регулировочный

222669-П2

—

677-3513087

Втулка распорная

677-3513087

—

250508-П8

Гайка М6х1

250508-П8

—

250510-П8

Гайка М8х1

250510-П8

—

250510-П8

Гайка М8х1

250510-П8

—

250563-П8

Гайка

250563-П8

—

250638-П8

Гайка

250638-П8

—

250810-П8

Гайка

250810-П8

—

250811-П8

Гайка

250811-П8

—

303045-П8

Гайка

303045-П8

—

421002-П8

Гайка накидная

421002-П8

—

421113-П8

Гайка накидная

421113-П8

—

250560-П8

Гайка М16

250560-П8

—

250508-П8

Гайка М6х1

250508-П8

—

677-3810019

Гайка манометра накидная

677-3810019

—

421002-П8

Гайка накидная

421002-П8

—

421002-П8

Гайка накидная

421002-П8

—

421113-П8

Гайка накидная

421113-П8

—

421113-П8

Гайка накидная

421113-П8

—

421113-П8

Гайка накидная

421113-П8

—

421113-П8

Гайка накидная

421113-П8

—

421113-П8

Гайка накидная

421113-П8

—

120-3513063

Гайка регулировочного винта предохранительного клапана

120-3513063

—

421002-П8

Гайка накидная

421002-П8

—

421002-П8

Гайка накидная

421002-П8

—

251104-П8

Гайка

251104-П8

—

130-3513016

Днище воздушного баллона с одним отверстием в сборе

130-3513016

—

130-3513021

Днище воздушного баллона с тремя отверстиями

130-3513021

—

130-3513017

Днище воздушного баллона с тремя отверстиями в сборе

130-3513017

—

130-3513020

Днище воздушного баллона с тремя отверстиями в сборе

130-3513020

—

191-6108130

Клапан механизма открывания дверей в сборе

191-6108130

—

150Ю-3513050

Клапан предохранительный в сборе

150Ю-3513050

—

677-6505111

Кожух трубопроводов

677-6505111

—

677-3511076

Кольцо воздушного фильтра уплотнительное

677-3511076

—

121-3513020-Б

Корпус воздушного баллона

121-3513020-Б

—

190-6108134

Корпус клапана

190-6108134

—

120-3513054

Корпус предохранительного клапана

120-3513054

—

677-3511018

Корпус фильтра

677-3511018

—

677-3511050

Корпус фильтрующего элемента

677-3511050

—

120-1305010-А5

Кран сливной в сборе

120-1305010-А5

—

677-2926040

Кронштейн

677-2926040

—

677-6505334-Б

Кронштейн для крепления трубок

677-6505334-Б

—

677-2926022

Кронштейн крепления воздушных баллонов в сборе

677-2926022

—

677-2935335-А

Кронштейн крепления привода регулятора положения кузова задней подвески

677-2935335-А

—

677-3520025

Кронштейн крепления разобщительного крана

677-3520025

—

677-3520025

Кронштейн крепления разобщительного крана

677-3520025

—

677-2935334

Кронштейн регулятора положения кузова

677-2935334

—

677-3506298

Кронштейн тройника задних тормозных камер

677-3506298

—

677-3509289

Кронштейн тройника задних тормозных камер

677-3509289

—

677-3511070

Крышка фильтра

677-3511070

—

695-6108012-Б

Крышка цилиндра передняя в сборе

695-6108012-Б

—

300039-П8

Муфта наконечника гибкого шланга

300039-П8

—

677-2925044

Стяжка

677-2925044

—

300039-П8

Муфта наконечника гибкого шланга

300039-П8

—

677-2926033

Направляющая кронштейна крепления воздушных баллонов

677-2926033

—

421011-П8

Ниппель трубки

421011-П8

—

421011-П8

Ниппель трубки

421011-П8

—

421014-П8

Ниппель

421014-П8

—

421014-П8

Ниппель

421014-П8

—

421014-П8

Ниппель

421014-П8

—

421014-П8

Ниппель

421014-П8

—

421014-П8

Ниппель

421014-П8

—

421105-П

Ниппель

421105-П

—

421105-П8

Ниппель

421105-П8

—

421011-П8

Ниппель трубки

421011-П8

—

421011-П8

Ниппель трубки

421011-П8

—

677-3506248

Пластина крепления трубок

677-3506248

—

677-3513092

Подкладка баллонов

677-3513092

—

122-3513091

Подкладка воздушного баллона

122-3513091

—

677-3511091

Подкладка воздушного фильтра

677-3511091

—

677-2926030

Поперечина кронштейна крепления воздушных баллонов

677-2926030

—

262542-П2

Пробка

262542-П2

—

262543-П

Пробка

262543-П

—

699А-2935224

Пробка-сапун

699А-2935224

—

677-3506249

Прокладка крепления трубок

677-3506249

—

120-3513060

Пружина предохранительного клапана

120-3513060

—

677-3511064

Пружина фильтрующего элемента

677-3511064

—

677-2925017

Регулятор положения кузова левый

677-2925017

—

677-2925016

Регулятор положения кузова правый

677-2925016

—

120-3513055

Седло предохранительного клапана

120-3513055

—

677-3511056

Сетка воздушного фильтра

677-3511056

—

306725-П

Скоба

306725-П

—

306732-П

Скоба

306732-П

—

150Ю-3513056

Стержень пружины предохранительного клапана направляющий

150Ю-3513056

—

120-3513057

Сухарь направляющего стержня пружины предохранительного клапана

120-3513057

—

421059-П

Тройник ввертный

421059-П

—

421059-П

Тройник ввертный

421059-П

—

421068-П

Тройник проходной

421068-П

—

421068-П8

Тройник

421068-П8

—

421077-П

Тройник

421077-П

—

421077-П

Тройник

421077-П

—

421068-П

Тройник проходной

421068-П

—

305394-П

Тройник фланцевый

305394-П

—

122-1104082

Трубка

122-1104082

—

122-3506269

Трубка

122-3506269

—

122-3506283

Трубка

122-3506283

—

122-3506302

Трубка

122-3506302

—

122-3506411

Трубка

122-3506411

—

122-3506411

Трубка

122-3506411

—

122-3506413

Трубка

122-3506413

—

122-3506413

Трубка

122-3506413

—

122-3509290

Трубка

122-3509290

—

124-3506292

Трубка

124-3506292

—

190-6505102

Трубка задних тормозных камер

190-6505102

—

190-6505193

Трубка

190-6505193

—

190-6505195

Трубка

190-6505195

—

677-1306321

Трубка

677-1306321

—

677-2927115

Трубка

677-2927115

—

677-2927117

Трубка

677-2927117

—

677-2927119

Трубка

677-2927119

—

677-2927121

Трубка

677-2927121

—

677-2927153

Трубка

677-2927153

—

677-2927157

Трубка

677-2927157

—

677-2927161

Трубка

677-2927161

—

677-2927163

Трубка

677-2927163

—

677-2927171

Трубка

677-2927171

—

677-2927177

Трубка

677-2927177

—

677-2927181

Трубка

677-2927181

—

677-2927187

Трубка

677-2927187

—

677-3506267

Трубка

677-3506267

—

677-3506268

Трубка

677-3506268

—

677-3506273

Трубка

677-3506273

—

677-3506277

Трубка

677-3506277

—

677-3506407

Трубка

677-3506407

—

677-3506417

Трубка

677-3506417

—

677-3506697

Трубка

677-3506697

—

677-6505172

Трубка

677-6505172

—

677-6505305

Трубка

677-6505305

—

677-6505309

Трубка

677-6505309

—

677-1306320

Трубка в сборе

677-1306320

—

677-2927116

Трубка в сборе

677-2927116

—

677-2927118

Трубка в сборе

677-2927118

—

677-2927120

Трубка в сборе

677-2927120

—

677-2927180

Трубка в сборе

677-2927180

—

677-3506266

Трубка в сборе

677-3506266

—

677-3506272

Трубка в сборе

677-3506272

—

677-3506276

Трубка в сборе

677-3506276

—

677-3506290

Трубка в сборе

677-3506290

—

677-3506410

Трубка в сборе

677-3506410

—

190-6505102

Трубка задних тормозных камер

190-6505102

—

677-3810443-Б

Трубка защитная

677-3810443-Б

—

677-3810444

Трубка защитная

677-3810444

—

677-3810445

Трубка защитная

677-3810445

—

677-3810441

Трубка манометра воздуха

677-3810441

—

677-3810435-Б

Трубка от гидромеханической передачи к тройнику

677-3810435-Б

—

677-3810434-Б

Трубка от гидромеханической передачи к тройнику в сборе

677-3810434-Б

—

122-3506202

Трубка от компрессора к воздушным баллонам первая

122-3506202

—

677-6505170

Трубка от крана водителя в атмосферу в сборе

677-6505170

—

677-3810438-Б

Трубка от манометра масла к тройнику

677-3810438-Б

—

677-3810439-Б

Трубка от манометра масла к тройнику

677-3810439-Б

—

124-3506292

Трубка

124-3506292

—

122-3506409

Трубка передних тормозных камер

122-3506409

—

677-1707071-В

Трубка подвода воздуха к клапану включения заднего хода

677-1707071-В

—

421041-П

Угольник ввертный

421041-П

—

421041-П

Угольник ввертный

421041-П

—

305284-П

Угольник ввертный

305284-П

—

421041-П

Угольник ввертный

421041-П

—

305242-П

Угольник конечный

305242-П

—

305284-П

Угольник ввертный

305284-П

—

677-6505332-Б

Уплотнитель гибкого шланга

677-6505332-Б

—

695В-2935200

Фильтр в сборе

695В-2935200

—

122-3513085

Хомут крепления воздушного баллона

122-3513085

—

677-3513084

Хомут крепления воздушного баллона

677-3513084

—

677-3513085-Б

Хомут крепления воздушного баллона

677-3513085-Б

—

677-3511097

Хомутик крепления воздушного фильтра

677-3511097

—

677-6108020

Цилиндр механизма открывания дверей с клапаном в сборе

677-6108020

—

252134-П2

Шайба 6

252134-П2

—

252134-П2

Шайба 6

252134-П2

—

252135-П2

Шайба 8 пружинная

252135-П2

—

252135-П2

Шайба 8 пружинная

252135-П2

—

252136-П2

Шайба 10 пружинная

252136-П2

—

252136-П2

Шайба 10 пружинная

252136-П2

—

252137-П2

Шайба 12 пружинная

252137-П2

—

252139-П2

Шайба 16 пружинная

252139-П2

—

252140-П2

Шайба пружинная

252140-П2

—

191-6108135

Шайба уплотнительная

191-6108135

—

426009-П

Шарик

426009-П

—

306210-П

Шарик предохранительного клапана

306210-П

—

Л158В-3506087

Шланг гибкий

Л158В-3506087

—

Л158В-3506360

Шланг гибкий в сборе

Л158В-3506360

—

305361-П8

Штуцер

305361-П8

—

421020-П8

Штуцер

421020-П8

—

421123-П8

Штуцер

421123-П8

—

124-3513110

Штуцер воздушного баллона выпускной в сборе

124-3513110

—

421023-П8

Штуцер ввертный

421023-П8

—

421129-П8

Штуцер соединительный

421129-П8

—

421129-П8

Штуцер соединительный

421129-П8

—

305286-П8

Штуцер фланцевый

305286-П8

—

677-3511040

Элемент фильтрующий

677-3511040

—

1

Шланг в сборе гибкий

158В-3506360

—

1

Шланг гибкий

Л158В-3506087

—

1

Шланг гибкий в сборе

Л158В-3506360

—

2

Цилиндр дверной в сборе

695Б-6108010-А

—

3

Трубка в сборе

677-3506406

—

3

Трубка в сборе

677-3506406

—

4

Трубка в сборе

677-6505304

—

5

Трубка в сборе

677-3506412

—

5

Трубка в сборе

677-3506412

—

6

Рессора пневматическая задняя 300-200 в сборе

677-2934010

—

7

Трубка в сборе

677-2927186

—

8

Камера тормозная задняя в сборе

500-3519110

—

9

Трубка в сборе

677-2927176

—

10

Регулятор положения кузова задней подвески правый в сборе

677-2935010

—

11

Трубка в сборе

677-3509287

—

12

Трубка в сборе

677-2927170

—

13

Трубка в сборе

677-2927114

—

14

Баллон тормозов воздушный в сборе

130-3513013

—

15

Кран отбора воздуха в сборе

120-3506350-А1

—

16

Кран сливной в сборе

120-1305010-А5

—

17

Кран сливной в сборе

127-1305010-А5

—

18

Баллон тормозов воздушный в сборе

130-3513013

—

19

Кран пневмотормозов разобщительный в сборе

130В-3520010

—

20

Клапан обратный конечный в сборе

677-3513150

—

21

Противозамораживатель в сборе

677-2928020

—

22

Трубка в сборе

677-6505100

—

22

Трубка в сборе

677-6505100

—

23

Фильтр воздушный в сборе

677-3511010

—

24

Трубка в сборе

677-3506290

—

25

Трубка от воздушного баллона пневмоподвески к регулятору положения кузова передней подвески 1-я в сборе

677-2927152

—

26

Трубка в сборе

677-3506696

—

27

Трубка в сборе

677-3506416

—

28

Кран тормозной в сборе

127-3514010-Б

—

29

Трубка в сборе

677-3506200

—

30

Трубка в сборе

677-3506260

—

31

Трубка в сборе

677-6505312

—

32

Цилиндр дверной в сборе

695Б-6108010-А

—

33

Трубка в сборе

677-6505316

—

34

Трубка в сборе

677-3506333

—

35

Трубка подвода воздуха к клапану включения заднего хода всборе

677-1707070-В

—

36

Передача гидромеханическая с опорами в сборе

695Ж2-1700001

—

37

Трубка в сборе

677-6505308

—

38

Трубка в сборе

122-1104079

—

39

Трубка в сборе

677-2927160

—

40

Регулятор положения кузова передней подвески в сборе

677-2925010

—

41

Рессора пневматическая задняя 300-200 в сборе

677-2934010

—

42

Трубка в сборе

677-2927162

—

43

Трубка в сборе

677-2927156

—

44

Камера тормозная передняя в сборе

500-3519010

—

45

Кран экстренного открывания дверей в сборе

677-6505060

—

46

Кран управления дверьми в сборе

677-6505010

—

47

Трубка в сборе

677-6505310

—

48

Трубка манометра воздуха в сборе

677-3810440

—

49

Компрессор с регулятором давления в сборе

130-3509012-В

—

50

Клапан буксирный в сборе

677-3524000

—

51

Трубка в сборе

677-3506408

—

52

Регулятор положения кузова задней подвески левый в сборе

677-2935011

—

53

Трубка в сборе

677-3506462

—

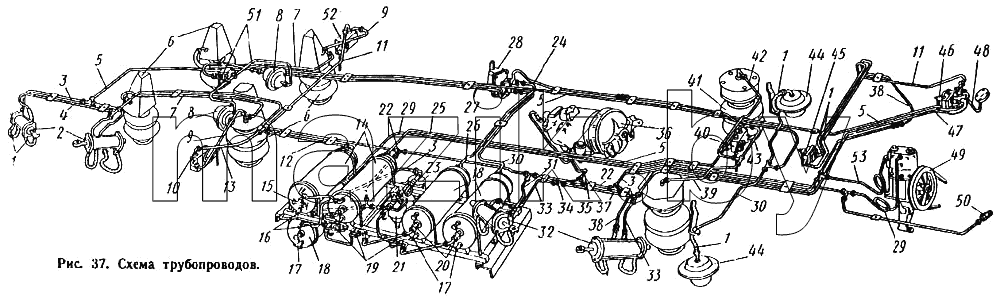

Каталог запасных частей к технике: ЛиАЗ 677. Схема трубопроводов
