121-1107447

Винт канала игольчатого клапана

17

121-1107447

—

121-1107859

Винт крепления крышки

121-1107859

—

130-1107145

Воздушный жиклер

17

130-1107145

—

130Т-1106050

Диафрагма с толкателем в сборе

14

130Т-1106050

—

130Т-1106050

Диафрагма с толкателем в сборе

13

130Т-1106050

—

130Т-1106051

Диск диафрагмы

13

130Т-1106051

—

130Т-1106051

Диск диафрагмы

14

130Т-1106051

—

130-1107444-Б

Жиклер главный

17

130-1107444-Б

—

130-1107442-Б

Жиклер полной мощности

17

130-1107442-Б

—

130-1107409

Жиклер холостого хода

17

130-1107409

—

260305-П28

Заглушка

260305-П28

—

130-1106026

Клапан

14

130-1106026

—

130-1106026

Клапан

13

130-1106026

—

130-1107330

Клапан подачи топлива в сборе

17

130-1107330

—

130-1107895-Б

Комплект деталей для ремонта карбюратора К88А

17

130-1107895-Б

—

130-1107920-Б

Комплект деталей для ремонта карбюратора МКЗ-К88А

4

130-1107920-Б

—

13П-П07895-Б

Комплект деталей для ремонта карбюратора МКЗ-К88А

4

13П-П07895-Б

—

130Т-1106200

Комплект деталей для ремонта топливного насоса Б-10

4

130Т-1106200

—

164Т-1106201

Комплект деталей для ремонта топливного насоса Б-10

4

164Т-1106201

—

130-1106078-Б

Коромысло

14

130-1106078-Б

—

130-1106078-Б

Коромысло

13

130-1106078-Б

—

130-1107524

Корпус диафрагменного механизма ограничителя числа оборотов коленчатого вала двигателя в сборе

130-1107524

—

130-1107400-В

Корпус поплавковой камеры в сборе

130-1107400-В

—

130-1107506-Б

Манжета уплотнительная

17

130-1107506-Б

—

121-1107123-Б

Манжета поршня

17

121-1107123-Б

—

130-1107210-Б2

Экономайзер механический в сборе

17

130-1107210-Б2

—

695-1108057

Ось

695-1108057

—

695Е-1107554

Пластина

695Е-1107554

—

121-1107600-А

Поплавок с рычажком в сборе

17

121-1107600-А

—

130-1107540-В

Привод дроссельных заслонок в сборе

130-1107540-В

—

110-1106021

Прокладка клапана подачи топлива

18

110-1106021

—

110-1107177

Прокладка

18

110-1107177

—

130-1107085

Прокладка верхнего корпуса

18

130-1107085

—

11-1046

Шайба толкателя

18

11-1046

—

К80-1107447-А

Прокладка

18

К80-1107447-А

—

110-1107073

Прокладка механического экономайзера

18

110-1107073

—

120Д-1107247

Прокладка клапана подачи топлива

18

120Д-1107247

—

130-1107501

Прокладка корпуса диафрагменного механизма

18

130-1107501

—

130Т-1106037

Прокладка крышки

13

130Т-1106037

—

130Т-1106037

Прокладка крышки

14

130Т-1106037

—

130-1107589

Прокладка крышки ограничителя

18

130-1107589

—

130-1107089

Прокладка смесительной камеры

18

130-1107089

—

130-1107184

Прокладка уплотнительная

18

130-1107184

—

130-1107343

Прокладка фильтра подачи горючего

18

130-1107343

—

130-1106028

Пружина клапана

14

130-1106028

—

130-1106028

Пружина клапана

13

130-1106028

—

121-1107114

Пружина манжеты

17

121-1107114

—

130-1107582

Пружина ограничителя

17

130-1107582

—

695Е-1107551-Б

Рычаг привода дроссельной заслонки карбюратора

695Е-1107551-Б

—

695Е-1107552

Рычаг привода дроссельной заслонки карбюратора с пластиной в сборе

695Е-1107552

—

К80-1107334-Б

Сетка фильтра подачи горючего

17

К80-1107334-Б

—

130-1107500-В

Смесительная камера в сборе

130-1107500-В

—

130-1106056

Шайба толкателя

13

130-1106056

—

130-1106056

Шайба толкателя

14

130-1106056

—

258000-П29

Шплинт 1,5х10

17

258000-П29

—

1

Прокладка верхнего корпуса

130-1107085

—

2

Корпус верхний

130-1107322-Б

—

3

Шайба 6 пружинная

252154-П2

—

3

Шайба 6 пружинная

252154-П2

—

4

Винт М6х16

222525-П8

—

5

Шайба 5 пружинная

252153-П2

—

5

Шайба 5 пружинная

252153-П2

—

5

Шайба 5 пружинная

252153-П2

—

5

Шайба 5 пружинная

252153-П2

—

5

Шайба 5 пружинная

252153-П2

—

6

Винт М5х12

222498-П8

—

6

Винт М5х12

222498-П8

—

6

Винт М5х12

222498-П8

—

6

Винт М5х12

222498-П8

—

7

Пружина рычага воздушной заслонки

121-1107260

—

7

Шайба 5 пружинная

252153-П2

—

8

Болт М4х8

301052-П8

—

9

Гайка М6-6Н

250508-П8

—

10

Рычаг воздушной заслонки в сборе

130-1107250

—

11

Кронштейн троса воздушной заслонки

121-1107270

—

12

Болт зажима троса

121-1107275

—

13

Зажим троса

121-1107274

—

14

Винт канала игольчатого клапана

121-1107447

—

15

Шайба толкателя

11-1046

—

16

Заслонка воздушная с клапаном в сборе

130-1107230-В

—

17

Пробка фильтра подачи топлива

К80-1107342

—

18

Прокладка пробки фильтра

К80-1107343

—

19

Сетка фильтра подачи топлива

К80-1107341-Б

—

20

Штуцер

300304-П8

—

21

Валик воздушной заслонки в сборе

130-1107240-В

—

22

Шайба пружинная

252132-П2

—

23

Винт М4х8

220050-П8

—

24

Прокладка клапана подачи топлива

15

120Д-1107247

—

25

Прокладка клапана подачи топлива

15

110-1106021

—

26

Клапан подачи топлива в сборе

130-1107330

—

27

Ось рычажка поплавка

121-1107627

—

28

Пружина

121-1107605

—

29

Поплавок с рычажком в сборе

121-1107600-А

—

30

Тяга рычага связи

130-1107554

—

31

Поршень насоса ускорения в сборе

130-1107120-Б

—

32

Жиклер главный

130-1107444-Б

—

33

Прокладка

К80-1107447-А

—

34

Прокладка механического экономайзера

110-1107073

—

34

Прокладка механического экономайзера

110-1107073

—

34

Прокладка механического экономайзера

110-1107073

—

35

Клапан насоса ускорения нагнетательный игольчатый

110-1107221

—

36

Кольцо клапана запорное

121-1107441

—

37

Клапан насоса ускорения впускной шариковый

121-1107428

—

38

Корпус поплавковой камеры

130-1107422-В

—

39

Жиклер полной мощности

130-1107742-Б

—

40

Толкатель механического экономайзера

130-1107208-Б

—

41

Экономайзер механический в сборе

130-1107210-Б2

—

42

Прокладка уплотнительная

130-1107184

—

42

Прокладка уплотнительная

130-1107184

—

43

Пробка канала механического экономайзера

121-1107214-А

—

43

Пробка канала механического экономайзера

121-1107214-А

—

44

Прокладка смесительной камеры

130-1107089

—

45

Корпус смесительной камеры

130-1107507-Б

—

46

Шайба 8 пружинная

252155-П2

—

46

Шайба 8 пружинная

252155-П2

—

47

Болт крепления смесительной камеры

121-1107042

—

48

Корпус привода дроссельной заслонки в сборе

130-1107533-Б2

—

49

Рычаг связи дроссельных заслонок

130-1107553

—

50

Шайба

110-1106086

—

51

Шплинт 1,5х10

258000-П29

—

52

Тяга насоса ускорения

130-1107142-В

—

53

Винт установочный

242471-П8

—

54

Гайка М5

250763-П8

—

54

Гайка М5

250464-П8

—

55

Рычаг привода дроссельной заслонки карбюратора в сборе

695Е-1107550-Б

—

56

Гайка М8-6Н

250510-П8

—

57

Винт упора рычага привода

130-1107578

—

58

Прокладка корпуса привода дроссельных заслонок

15

130-1107502

—

59

Кольцо подшипника замочное

130-1107503

—

60

Валик привода

130-1107547-А

—

61

Подшипник оси дроссельных заслонок в сборе

130-1107814-Б2

—

62

Пружина регулировочных игл и болта

130-1107436

—

63

Болт регулировочный

301495-П29

—

64

Игла регулировки холостого хода

121-1107434-Б

—

65

Ось дроссельных заслонок с рычагом в сборе

130-1107509-Б

—

66

Прокладка корпуса диафрагменного механизма

130-1107501

—

67

Заслонка дроссельная

130-1107531-Б

—

68

Винт крепления дроссельной заслонки

222963-П8

—

69

Манжета уплотнительная

130-1107506-Б

—

70

Пружина

130-1107508

—

71

Жиклер ограничителя вакуумный

130-1107537

—

72

Жиклер ограничителя воздушный

130-1107538

—

73

Корпус диафрагменного механизма

130-1107523

—

74

Прокладка крышки ограничителя

130-1107589

—

75

Винт крепления корпуса диафрагменного механизма

222501-П8

—

76

Рычаг ограничителя числа оборотов со штифтом для пружины в сборе

130-1107525

—

77

Крышка ограничителя

130-1107586

—

78

Пружина ограничителя

130-1107582

—

79

Шайба рычага

130-1107581-Б

—

80

Винт пружины

130-1107596

—

81

Шплинт 1,5х10

258000-П8

—

82

Диафрагма с тягой в сборе

130-1107515

—

83

Диск диафрагмы

130-1107519

—

84

Штифт установочный

258387-П29

—

85

Диффузор малый

121-1107044

—

86

Жиклер холостого хода

130-1107409

—

87

Жиклер воздушный

130-1107445

—

88

Прокладка

110-1107177

—

89

Пробка

К80-1107076

—

90

Крышка диафрагменного механизма с направляющей втулкой в сборе

130-1107505

—

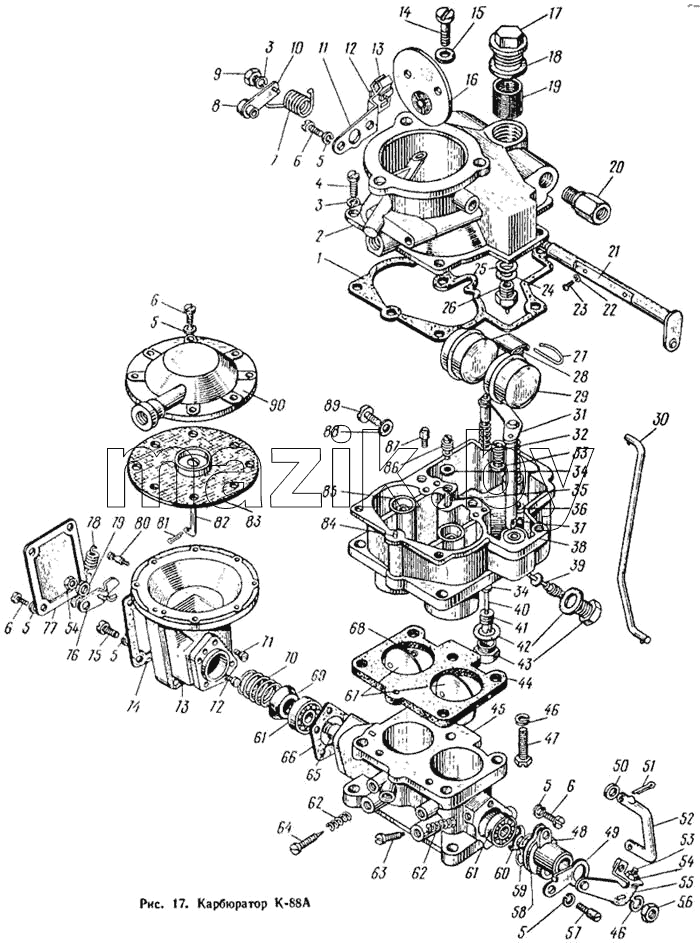

Каталог запасных частей к технике: ЛАЗ 695Н. Карбюратор К-88А
