120-3509164-БР

Кольцо поршня компрессора, увеличенное на 0,4 мм

3

120-3509164-БР

—

124-3509042-Б

Головка компрессора в сборе

124-3509042-Б

—

252135-П2

Шайба 8 пружинная

252135-П2

—

695-3508024-А

Траверса рычага привода ручного тормоза в сборе

695-3508024-А

—

120-3509160-БР

Поршень компрессора, увеличенный на 0,4 мм

3

120-3509160-БР

—

120-3509160-ВР

Поршень компрессора, увеличенный на 0,8 мм

3

120-3509160-ВР

—

120-3509164-ВР

Кольцо поршня компрессора, увеличенное на 0,8 мм

3

120-3509164-ВР

—

1

Трубка подвода масла к компрессору в сборе

120-3509260

—

2

Болт М10Х25

201497-П

—

3

Шайба 10 пружинная

252136-П2

—

4

Трубка отвода масла от компрессора в сборе

120-3509270

—

5

Крышка картера компрессора нижняя

120-3509100

—

6

Прокладка нижней крышки картера компрессора

120-3509103

—

7

Штуцер

305287-П

—

8

Болт М8Х25

201458-П2

—

9

Шайба 8 пружинная

252135-П2

—

10

Крышка картера компрессора задняя

120-3509090-Б

—

11

Прокладка крышки картера компрессора

120-3509063

—

12

Подшипник коленчатого вала компрессора задний в сборе

120-3509113

—

13

Картер компрессора

120-3509020

—

14

Прокладка блока цилиндров компрессора

120-3509038

—

15

Блок цилиндров компрессора с пробками и заглушкой в сборе

120-3509028

—

16

Шпилька М10х1х25

304020-П

—

17

Шайба 10 пружинная

252136-П2

—

18

Гайка М10Х1

250513-П

—

19

Шпилька М8Х20 (1,5)

216234-П

—

20

Гайка М8Х1

250511-П2

—

21

Шплинт 2х15

258013-П

—

22

Гайка М8х1

303032-П

—

23

Болт крышки шатуна компрессора

120-3509200

—

24

Прокладка крышки шатуна компрессора

120-3509197

—

25

Шатун компрессора в сборе

120-3509180

—

26

Втулка верхней головки шатуна компрессора

120-3509194

—

27

Поршень и шатун компрессора в сборе

120-3509150

—

28

Палец компрессора поршневой с заглушкой в сборе

120-3509169

—

29

Кольцо поршня компрессора

120-3509164-А

—

30

Поршень компрессора

120-3509160

—

31

Прокладка головки компрессом

122-3509043

—

32

Клапан компрессора перепускной

122-3509325

—

33

Чека перепускного клапана

122-3509327

—

34

Штуцер ввертный

421020-П8

—

35

Головка компрессора

122-3509040

—

36

Штуцер

305388-П8

—

37

Хомутик

288000-П8

—

38

Шланг подвода воды к компрессору

121-3509293

—

39

Шланг подвода воды к компрессору

121-3509293

—

40

Гайка М5

251084-П8

—

41

Винт М5Х25

220084-П8

—

42

Болт М3Х60

200271-П

—

43

Диафрагма разгрузочной камеры

122-3509348

—

44

Грибок разгрузочной камеры в сборе

122-3509350

—

45

Шайба 6 пружинная

252134-П2

—

46

Болт М6Х16

201418-П

—

47

Палец 8Х48

260043-П

—

48

Шплинт 3Х12

258037-П

—

49

Колпачок грибка разгрузочной камеры

122-3509353

—

50

Пружина коромысла перепускных клапанов

122-3509342

—

51

Коромысло перепускных клапанов компрессора с упором в сборе

122-3509335

—

52

Гайка М6-6Н

250508-П8

—

53

Толкатель коромысла перепускных клапанов

122-3509344

—

54

Втулка пружины перепускного клапана направляющем

122-3509329

—

55

Пружина перепускного клапана

122-3509328

—

56

Пробка выпускного клапана компрессора

120-3509044

—

57

Крышка разгрузочной камеры головки компрессора

122-3509346

—

58

Пружина выпускного клапана компрессора

120-3509048

—

59

Прокладка пробки выпускного клапана

120-3509045

—

60

Клапан компрессора выпускной

120-3509050

—

61

Втулка перепускного клапана направляющая

122-3509326

—

62

Штуцер ввертный

421023-П8

—

63

Фланец штуцера

122-3509277

—

64

Болт М8Х25

201458-П2

—

65

Прокладка фланца

122-3509278

—

66

Уплотнитель задней крышки компрессора

120-3509094

—

67

Пружина уплотнителя

120-3509093

—

68

Вал компрессора коленчатый

120-3509110

—

69

Шпонка сегментная

304906-П

—

70

Подшипник коленчатого вала компрессора передний

120-3509112

—

71

Кольцо переднего подшипника коленчатого вала стопорное

120-3509116

—

72

Гайка подшипника коленчатого вала упорная

120-1701061

—

73

Шайба упорной гайки замочная

120-3509117

—

74

Сальник передней крышки картера компрессора в сборе

120-3509070-А2

—

75

Прокладка крышки картера компрессора

120-3509063

—

76

Крышка картера компрессора передняя

120-3509060

—

77

Шайба 8 пружинная

252135-П2

—

78

Болт М8Х25

201458-П2

—

79

Шкив компрессора

120-3509130

—

80

Шайба 14

252016-П

—

81

Гайка М14Х1,5

250978-П

—

82

Шплинт 3Х25

258040-П

—

83

Ремень привода компрессора

120-3509250

—

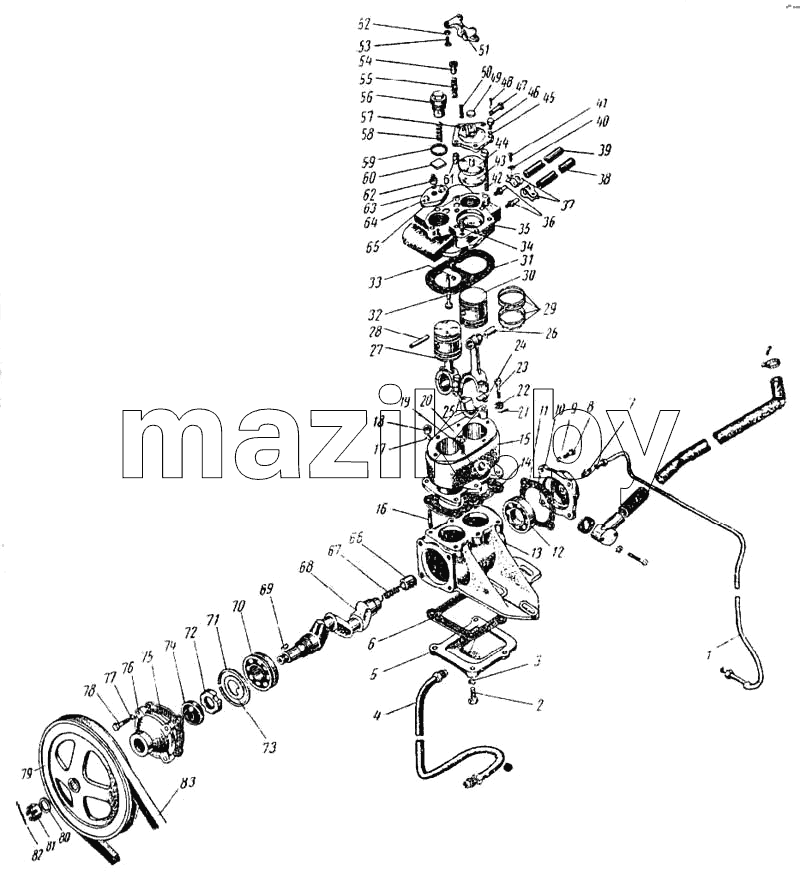

Каталог запасных частей к технике: ЛАЗ 695Б. Компрессор
