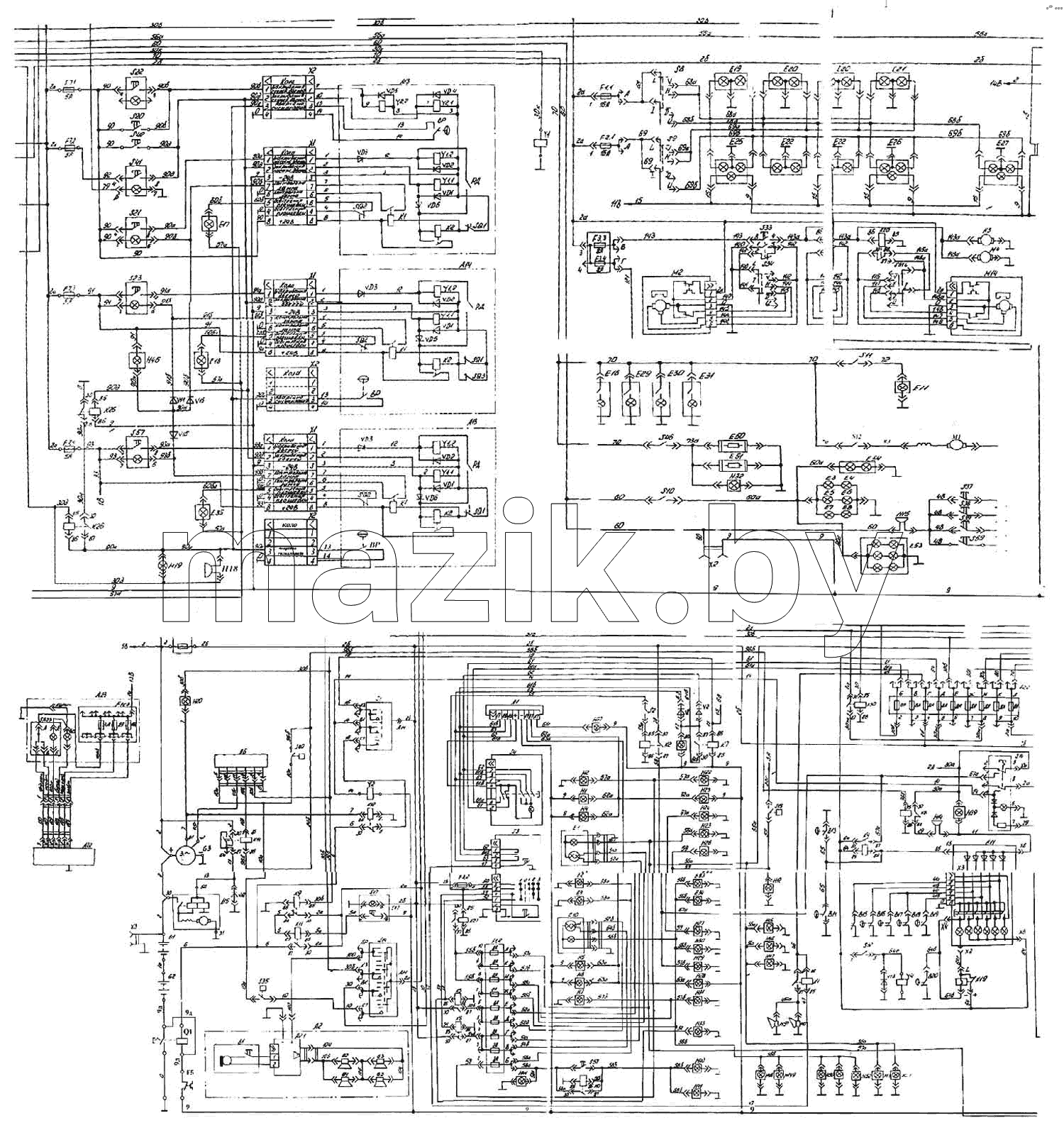

G1, G2

Батарея аккумуляторная 6QА-180

G1, G2

—

G1, G2

Батарея аккумуляторная 6QА-180

G1, G2

—

Н11

Блок контрольных ламп 2312.3803-09

Н11

—

F6

Блок плавких предохранителей И.3722

F6

—

F1

Блок плавких предохранителей ПР 112

F1

—

F2

Блок плавких предохранителей ПР 112

F2

—

F3

Блок плавких предохранителей ПР 112

F3

—

F7

Блок плавких предохранителей ПР11-Н

F7

—

F8

Блок плавких предохранителей ПР11-П

F8

—

S1

Выключатель

S1

—

S4

Выключатель 245.3710-03 аварийная сигнализация

S4

—

S37, S39

Выключатель 2812.3710-03 вызов водителя

S37, S39

—

S17

Выключатель 3842.3710-08.39 (включения аккумулятора)

S17

—

S22

Выключатель 3842.3710-08.46 (привод дверей водителя)

S22

—

S21

Выключатель 3842.3710-08.46 (привод передних дверей)

S21

—

S23

Выключатель 3842.3710-08.46 (привод средних дверей)

S23

—

S57

Выключатель 3842.3710-08.46 привод задних дверей

S57

—

S41

Выключатель 3842.3710-08.46-01 закрывания дверей салона

S41

—

S33

Выключатель 3842.3710-11.18 (включения стеклоомывателя)

S33

—

S16

Выключатель 3847.3710-10.47 (останова двигателя)

S16

—

S60

Выключатель 4602.3710 приборов с мотоотсека

S60

—

S18

Выключатель ВК 322 (включения аккумулятора)

S18

—

S20

Выключатель ВК 322 (привод дверей водителя)

S20

—

S32

Выключатель ВК 322 аварийного растормаживания

S32

—

S35

Выключатель ВК 322 блокировки стартера

S35

—

S42

Выключатель ВК 322 служебное закрывание дверей

S42

—

S36

Выключатель ВК 322 стартера

S36

—

S59

Выключатель ВК 34-3720.000 вызов водителя

S59

—

S14

Выключатель ВК 353 приборов и стартера

S14

—

S15

Выключатель ВК 354-01 (аварийный)

S15

—

S50

Выключатель ВК 416-6 освещения приборов

S50

—

Q1

Выключатель ВК 860-8 дистанционное включение аккумулятора

Q1

—

S10

Выключатель ВКл 1-01,04 маршрутоуказателей

S10

—

S11

Выключатель ВКл 1-01,08 фонарь водителя

S11

—

S12

Выключатель ВКл 1-01,12 (вентилятор водителя)

S12

—

S2

Выключатель ВКл 1-01,24 противотуманных фар

S2

—

S13

Выключатель ВКл 1-01,45 (подогрева топлива в фильтре)

S13

—

S58

Выключатель ВКл 1-01.03 заднего противотуманного фонаря

S58

—

S52

Выключатель ВКл 1-01.17 включения отсекателя топлива

S52

—

S46

Выключатель ВКл 1-01.22 подогрев зеркал

S46

—

S47

Выключатель включения отопительной установки

S47

—

S40

Выключатель нейтрали

S40

—

S19

Выключатель фонарей заднего хода

S19

—

G3

Генератор VG 921 125А/28V 326101-7867

G3

—

В2...В5

Головка динамическая ЗГДШ-8-4 ДУЮ 3.843.001

В2...В5

—

В4

Датчик БМ158Д уровня топлива

В4

—

В13, В14

Датчик ММ125Д включения сигнала торможения

В13, В14

—

В20

Датчик сигнализатора давления ММ 124-Д (включения стояночного тормоза)

В20

—

В16

Датчик сигнализатора давления ММ 124-Д (задний контур)

В16

—

В19

Датчик сигнализатора давления ММ 124-Д (контур стояночного тормоза)

В19

—

В15

Датчик сигнализатора давления ММ 124-Д (передний контур)

В15

—

В18

Датчик сигнализатора давления ММ 124-Д контур аварийного растормаживания

В18

—

В17

Датчик сигнализатора давления ММ 124-Д контур потребителей, подвески

В17

—

В1

Манипулятор ДУЮ 5.082.001

В1

—

В2

Датчик тахометра 38005215 001

В2

—

В7

Датчик указателя и сигнализатора давления масла

В7

—

В9

Датчик уровня води в фильтре

В9

—

В8

Датчики указателя и сигнализатора температуры охлаждающей жидкости 380074 39.002

В8

—

М

Двигатель насоса

М

—

Y14..Y17

Диод полупроводниковый Д226 сигнализация открывания дверей

Y14..Y17

—

Y1, Y2

Диод полупроводниковый Д242А аварийная сигнализация

Y1, Y2

—

Y13

Диод полупроводниковый Д242А аварийное растормаживание

Y13

—

Y12

Диод полупроводниковый Д242А цепи стартера

Y12

—

Н15

Зуммер 831.3747-01 ИШЛГ (сигнал водителя из салона)

Н15

—

Н18

Зуммер В3 13747-01 (аварийное открывание дверей)

Н18

—

Н14

Зуммер В31.3747-01 ИШЛГ (аварийная сигнализация)

Н14

—

А18

Клапан автоматического слива конденсата

А18

—

Н

Контрольная лампа

Н

—

Е

Контрольная спираль

Е

—

Е38..Е41

Лампа А24-1 освещения приборов

Е38..Е41

—

Е37

Лампа А24-1 сигнал резерва топлива

Е37

—

Н32

Лампа контрольная 124.3803 подогрева зеркал

Н32

—

Н44

Лампа контрольная 124.3803-32 включения подогревателя топлива в фильтре

Н44

—

Н39

Лампа контрольная 2102.3803010 ГК аварийное давление воздуха в пневмосистеме

Н39

—

Н37

Лампа контрольная 2212.3803-07 сигнал поворотов

Н37

—

Н12

Лампа контрольная 2212.3803-10 (задний ход)

Н12

—

Н41

Лампа контрольная 2212.3803-11 противотуманный задний фонарь

Н41

—

Н38

Лампа контрольная 2212.3803-22 аварийная температура двигателя

Н38

—

Н42

Лампа контрольная 2212.3803-23 аварийное давление масла

Н42

—

Н33

Лампа контрольная 2212.3803-28 включения дальнего света фар

Н33

—

Н19

Лампа контрольная 2212.3803-36 (аварийное открывание дверей)

Н19

—

Н13

Лампа контрольная 2212.3803-37 (аварийный выключатель)

Н13

—

Н43

Лампа контрольная 2212.3803-46 цепи возбуждения генератора

Н43

—

Е45..Е48

Лампа освещения приборов

Е45..Е48

—

Е16

Лампа подкапотная ПД 308-Б

Е16

—

Е25..Е31

Лампа подкапотная ПД 308-Б освещения моторного отсека, распределительного щита мотоотсека

Е25..Е31

—

ЕЗ...Е8

Лампы Ас 12-3-1 указателя рейса (передний)

ЕЗ...Е8

—

В1

Манипулятор ДУЮ 5.082.001

В1

—

Р4, Р5

Манометр 1102.3830 контроль тормозной системы

Р4, Р5

—

М14

Моторедуктор (193090020) РОL-МОТ

М14

—

М2

Моторедуктор (194090020) РОL-МОТ

М2

—

А16

Осушитель сжатого воздуха А01.03.000.01

А16

—

А12.1

Отопитель

А12.1

—

А4.2

Отопитель

А4.2

—

А8..А11

Отопитель салона 52523-8101400

А8..А11

—

А4

Отопительная установка Wеbаstо"DВW 350.10

А4

—

А12

Отопительно-вентиляционная установка ОВ-95

А12

—

А7

Передний отопитель 52523-8101010

А7

—

S2

Выключатель ВКл 1-01,24 противотуманных фар

S2

—

S3

Переключатель 68К12 комбинированный

S3

—

S43

Переключатель ПКл 03.11 отопитель кабины водителя

S43

—

S44, S45

Переключатель ПКл 04.11 отопитель салона

S44, S45

—

S6, S9

Переключатель ПКл 1-04,08 освещения салона

S6, S9

—

S34

Переключатель ПКл 1-09.09 склоочистителя

S34

—

S51

Переключатель ПКл 1-09.09 стеклоочистителя

S51

—

F1.1

Плавкая вставка 16А

F1.1

—

F2.1

Плавкая вставка 16А

F2.1

—

F3.1

Плавкая вставка 16А

F3.1

—

F7.1, F7.2

Плавкая вставка 5А

F7.1, F7.2

—

F7.3, F7.4

Плавкая вставка 5А

F7.3, F7.4

—

F1.2

Плавкая вставка 8А

F1.2

—

F2.2

Плавкая вставка 8А

F2.2

—

F3.2

Плавкая вставка 8А

F3.2

—

F3.3, F3.4

Плавкая вставка 8А

F3.3, F3.4

—

F3.5, F3.6

Плавкая вставка 8А

F3.5, F3.6

—

F3.7..F3.10

Плавкая вставка 8А

F3.7..F3.10

—

Е50..Е51

Плата термоэлемент зеркала заднего вида

Е50..Е51

—

Е19..Е22

Плафон 20.3714010 освещения салона

Е19..Е22

—

Е25..Е27

Плафон 202.3714010 освещения салона, аварийное освещения салона

Е25..Е27

—

Е17, Е18

Плафон освещения передних и средних дверей

Е17, Е18

—

А5

Подогреватель топлива в фильтре RК11862

А5

—

F10, F11

Предохранитель плавкий ПР 118-6-01

F10, F11

—

F9

Предохранитель плавкий ПР 118-6-01

F9

—

F4, А5

Предохранитель термобиметаллический 29.3722

F4, А5

—

А20

Привод дверей ПУД-1Л

А20

—

А21

Привод дверей ПУД-1Л2

А21

—

А14, А15

Привод дверей ПУД-1М

А14, А15

—

А19

Привод дверей ПУД-2Л

А19

—

А13

Привод дверей ПУД-2М

А13

—

К14

Реле 738.3747-20 промежуточное стартера

К14

—

К22, К23

Реле 901.3747

К22, К23

—

К7

Реле 901.3747 аварийного выключателя

К7

—

К9

Реле 901.3747 блокировки отключения аккумуляторов

К9

—

К24

Реле 901.3747 блокировки стартера по нейтрали

К24

—

К11

Реле 901.3747 включения аккумуляторов

К11

—

К27

Реле 901.3747 включения габаритных фонарей, освещения приборов

К27

—

К1

Реле 901.3747 включения звукового сигнала

К1

—

К8

Реле 901.3747 включения зуммера М1 4

К8

—

К28, К29

Реле 901.3747 включения отопителя кабины водителя

К28, К29

—

К10

Реле 901.3747 включения подогрева топлива в фильтре

К10

—

К2

Реле 901.3747 включения противотуманных фар

К2

—

К4

Реле 901.3747 включения сигнала торможения

К4

—

К26

Реле 901.3747 включения сигнализации аварийного открывания дверей

К26

—

К5, К6

Реле 901.3747 включения фар главного света

К5, К6

—

К21

Реле 901.3747 влагоосушитель, клапан слива конденсата

К21

—

К30

Реле 901.3747 питания потребителей мотоотсека и контроля тормозной системы

К30

—

К25

Реле 901.3747 система аварийной сигнализации положения дверей

К25

—

К12

Реле 901.3747 системы аварийного выключателя

К12

—

К13

Реле 901.3747 системы аварийного выключателя

К13

—

К20

Реле 901.3747 стеклоочистителя

К20

—

А6

Реле блокировки стартера 2612.3747

А6

—

К

Реле перегрева

К

—

К19

Реле РС493 сигнализации стояночного тормоза

К19

—

А1

Реле РС951-А (реле-прерыватель указателей поворотов)

А1

—

ХI, Х2

Розетка 47К переносной лампы

ХI, Х2

—

ХЗ

Розетка ПС315-100 внешнего пуска

ХЗ

—

Н10

Сигнал звуковой тональный НК 221/24 (низкого тона)

Н10

—

Н9

Сигнал звуковой тональный НК 222124 (среднего тона)

Н9

—

Н45

Сигнализатор уровня воды в фильтре RК 12871

Н45

—

R

Сопротивление 0,65 Ом

R

—

R1, R2

Сопротивление 12.3729

R1, R2

—

Р1

Спидометр 13230201.00000123

Р1

—

К15

Стартер

К15

—

Р3

Тахометр 38 0045 12 004

Р3

—

Р9

Указатель давления масла 38.0140.22001

Р9

—

Р6

Указатель напряжения 11.3812

Р6

—

Е53

Указатель рейса боковой

Е53

—

Е54

Указатель рейса задний

Е54

—

Р10

Указатель температуры 38.0139 32.002

Р10

—

Р7

Указатель уровня топлива УЕ 170-01-УХЛ

Р7

—

А2.1

Усилитель звуковой ДУЮ 2.032.003-01

А2.1

—

А2

Устройство громкоговорящее транспортное ТГУ-402

А2

—

Е1

Фара 342.3711

Е1

—

Е10

Фара 342.3711 главного света

Е10

—

Е2

Фара ФГ152А

Е2

—

Е9

Фара ФГ152А (противотуманная)

Е9

—

Н1

Фонарь 14.3726 повторитель поворота передний

Н1

—

Н8

Фонарь 14.3726 повторитель поворота передний

Н8

—

Н28

Фонарь 24.3726.010 ГК указатель поворотов задний

Н28

—

Н25

Фонарь 24.3726.010 указатель поворотов задний

Н25

—

Н23

Фонарь 24.3731 габаритный задний нижний

Н23

—

Н30

Фонарь 24.3731 габаритный задний нижний

Н30

—

Н40

Фонарь 2462.3716 противотуманный задний

Н40

—

Н4, Н5

Фонарь 26.3726 указатель поворота передний

Н4, Н5

—

Н26, Н27

Фонарь 38.3716.010 ГК задний ход

Н26, Н27

—

Н24

Фонарь 39.3716.010 торможения

Н24

—

Н29

Фонарь 39.3716010 ГК торможения

Н29

—

Н16

Фонарь контрольной лампы 123.3803 (аварийное давления масла )

Н16

—

Н20

Фонарь контрольной лампы 123.3803 (цепи возбуждения генератора)

Н20

—

Н17

Фонарь контрольной лампы 124.3803 (включения приборов)

Н17

—

Е11

Фонарь освещения кабины водителя

Е11

—

Н2

Фонарь ПФ 116-8 габаритный передний верхний

Н2

—

Н7

Фонарь ПФ 116-В габаритный передний верхний

Н7

—

Н22

Фонарь ФП 116 габаритный задний верхний

Н22

—

Н31

Фонарь ФП 116 габаритный задний верхний

Н31

—

ЕЗЗ, Е34

Фонарь ФП105Д освещения номерного знака

ЕЗЗ, Е34

—

М1

Электродвигатель 62.3730 вентилятор водителя

М1

—

М1, М2

Электродвигатель МЭ 237

М1, М2

—

М3, М4

Электродвигатель МЭ 268-Б стеклоомыватель

М3, М4

—

Y1

Электромагнит РС 335 вентиль топлива

Y1

—

Y5

Электромагнит РС 335 вентиль топлива

Y5

—

Y4

Электромагнит ЭМ54-25-2124-54УХЛ клапан аварийного растормаживания

Y4

—

Y2

Электромагнит ЭМ54-25-2124-54УХЛ остановки двигателя

Y2

—

А4.1

Электронный блок

А4.1

—

Каталог запасных частей к технике: ЛАЗ 5252. Принципиальная схема электрооборудования
