10.01101-6015

Картер в сборе

1 - Поз. (1, 30-43) \n2 - Поз. (2...6) \n3 - Поз. (1-3, 5-7) \n4 - Поз. (1...11.15, 16, 19) \n5 - Поз. (10.. .21, 27) \n6 - Поз. (2, 4... 9, 23... 26) \n7 - Поз. (2, 3) \n8 - Количество по необходимости \n9 - Поз. (5,7) \n10 - Количество по необходимости \n11 - Возможна замена на поз. 81 \n12 - Возможна замена на поз. 80 \n13 - Входит в комплект ТГП-402 \n14 - Входит в комплект 52527-6508010 \n15 - Устанавливается по заказу \n16 - Количество 7/4 \n17 - Количество 3/11 \n18 - Количество 3/2 \n19 - Количество 6/4

10.01101-6015

—

10.01101-6043

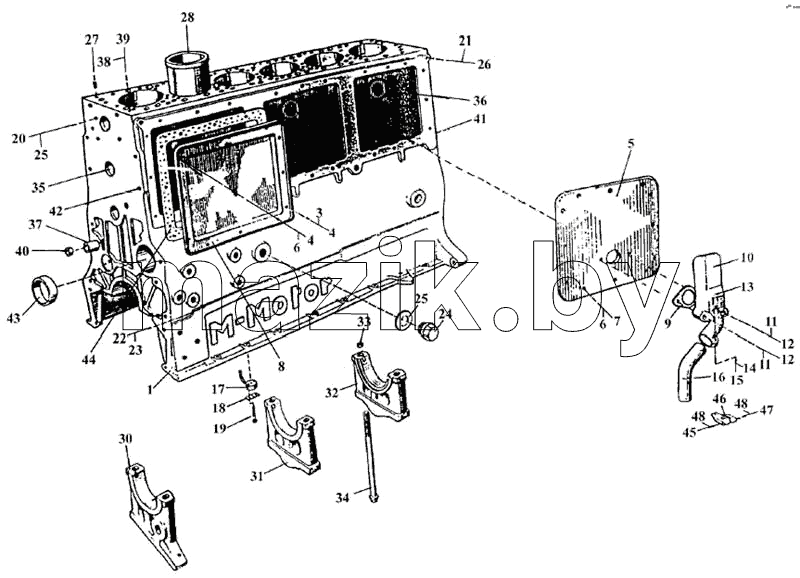

Блок цилиндров в сборе

1 - Поз. (1, 30-43) \n2 - Поз. (2...6) \n3 - Поз. (1-3, 5-7) \n4 - Поз. (1...11.15, 16, 19) \n5 - Поз. (10.. .21, 27) \n6 - Поз. (2, 4... 9, 23... 26) \n7 - Поз. (2, 3) \n8 - Количество по необходимости \n9 - Поз. (5,7) \n10 - Количество по необходимости \n11 - Возможна замена на поз. 81 \n12 - Возможна замена на поз. 80 \n13 - Входит в комплект ТГП-402 \n14 - Входит в комплект 52527-6508010 \n15 - Устанавливается по заказу \n16 - Количество 7/4 \n17 - Количество 3/11 \n18 - Количество 3/2 \n19 - Количество 6/4

10.01101-6043

—

1

Блок цилиндров

—

3

Шайба

8-140 NV МSZ 2201

—

4

Болт

М8х15 МSZ 2463-10.9

—

5

Крышка

3.01112-0802

—

6

Шайба пружинная замочная

В8 DIN 127

—

7

Болт

М8х20 ISО 4017-10.9

—

8

Крышка

1.01112-0044

—

9

Прокладка

3.96601-0033

—

10

Клапан слива

1.01801-0007

—

11

Шайба пружинная замочная

В8 DIN 127

—

12

Болт

М8х35 МSZ 2472

—

13

Болт

М6х35 МVGSZ-598-10.9

—

14

Шайба

6-140 НV МSZ 2201

—

15

Гайка

М6 ISО 4032-8

—

16

Труба слива

3.01802-0812

—

17

Сопло масляное в сборе

1.01601-5003

—

18

Стопорная пластина

1.90801-0043

—

19

Болт

М6х22 ISО 4017-10.9

—

20

Стопорный болт М8х1

3.90330-0006

—

21

Кольцо уплотнительное

А8х11,5-Сu МZS 18716

—

22

Стопорный болт М18х1,5

3.90330-0004

—

23

Кольцо уплотнительное

А18х22-Сu МSZ 18716

—

24

Стопорный болт М26х1,5

3.90330-0014

—

25

Кольцо уплотнительное

А26х31-Сu МSZ 18716

—

26

Болт

3.90030-0801

—

27

Штифт (6х10)

3.91312-0001

—

28

Гильза цилиндра

1.01201-0221

—

30

Крышка коренного подшипника

—

31

Крышка коренного подшипника №4

—

32

Крышка коренных подшипников

—

33

Кольцо промежуточное

1.91710-0015

—

34

Болт крепления коренного подшипника

1.90020-0003

—

35

Крышка

3.91631-0003

—

36

Крышка

1.91606-0005

—

37

Масляная трубка

—

38

Масляная трубка

1.05701-0004

—

39

Пробка

3.90302-0801

—

40

Колпачок

1.97601-0001

—

41

Болт

3.90221-0002

—

42

Болт

3.90221-0005

—

43

Втулка подшипника

51.0045

—

44

Прокладка

1.01901-0079

—

45

Гайка

М6 ISО 4032-8

—

46

Хомут

1.97401-0293

—

47

Болт

М6х60 ISО 4014-10.9

—

48

Шайба

6-140 НV МSZ 2201

—

Каталог запасных частей к технике: ЛАЗ 5252. Блок цилиндров D10TSLL-160E2
