1

Вентилятор в сборе

7

280.03-1330-000А

—

2

Вентилятор в частичном сборе

280.03-1330-020

—

3

Вентилятор полный

280.03-1330-021

—

4

Ступица вентилятора

250.00-1330-021

—

5

Болт М10х35В

9

МSZ 2467-8.8

—

6

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

7

Гайка шестигранная 14х1,5

9

МSZ 2290-8

—

8

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

9

Шпонка сегментная 4х7,5

9

МSZ 311/1

—

10

Кольцо вентилятора, полное

280.03-1330-001

—

11

Болт М10х35В

9

МSZ 2467-8.8

—

12

Гайка шестигранная М10

9

МSZ 2255-6

—

13

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

14

Рычаг для натяжения ремня в частичном сборе

7

280.05-1333-010А

—

15

Шкив клиноремённой передачи

280.05-1333-002А

—

16

Рычаг для натяжения ремня полный

280.05-1333-003

—

17

Гайка шестигранная М16х1,5

9

МSZ 2291

—

18

Стопорная пластина

3.90803-0802

—

19

Распорное кольцо

3.91701-0810

—

20

Пылезащитный колпак

3.91606-0801

—

21

Кольцо "НИЛОШ"

280.05-1333-005

—

21

Кольцо "НИЛОШ"

2

3.96504-0003

—

22

Шарикоподшипник радиальный однорядный 6204-Z С3Н

МSZ 7603

—

23

Пружинное стопорное кольцо 45

МSZ 231

—

24

Распорное кольцо

3.90714-0803

—

25

Фуговочная прокладка

280.04-1333-009

—

26

Гайка шестигранная М3

9

МSZ 2261-06

—

27

Гайка шестигранная М6

9

МSZ 2260-8

—

28

Затяжная пружина

280.00-1333-019

—

29

Затяжный винт, полный

280.00-1333-021

—

30

Шайба сферическая М8

9

МSZ 2202-С35

—

31

Гайка шестигранная М3

9

МSZ 2260-6

—

32

Клиноремень 12,5х950

DIN 7753 ВL.3

—

33

Штифт с резъбой

280.04-1333-002

—

34

Шайба М3

9

МSZ КGSТ 280

—

35

Вентилятор в сборе

7

280.03-1330-000Е

—

36

Коспус привода вентилятора в частичном сборе

280.07-1330-030В

—

37

Корпус подшипника полный

280.07-1330-031А

—

38

Шаровой подшпник

6305 МSZ 7S03

—

39

Шкив клиноремённой передачи

280.06-1330-007

—

40

Вал вентилятора

280.07-1330-021В

—

41

Распорное кольцо

280.07-1330-022

—

42

Кольцо стопорное наружное 14

9

МSZ 232

—

43

Пружинное стопорное кольцо 45

9

МSZ 231

—

44

Болт М10х35В

9

МSZ 2467-8.8

—

45

Гайка шестигранная М10

9

МSZ 2255-6

—

46

Рычаг для натяжения ремня в частичном сборе

7

280.05-1333-010В

—

47

Шкив клиноременной передачи

280.05-1333-002В

—

48

Вевтилятор в сборе

7

280.06-1330-000А

—

49

Вентилятор в частичной сборе

280.05-1330-020

—

50

Вентилятор, полный

280.05-1330-021

—

51

Болт с шестигранной головкой М10х12

9

МSZ 2463-8.8

—

52

Гайка шестигранная М6

9

МSZ 2260

—

53

Кольцо вентилятора, полное

280.06-1330-001В

—

54

Вентилятор в сборе

280.07-1330-0000

—

55

Вентилятор в сборе

SК.61.509.000

—

56

Ступица вентилятора

190.00-1330-016

—

57

Кольцо вентилятора полное

280.07-1330-004

—

58

Корпус привода вентилятора в частичном сборе

280.07-1330-0300

—

59

Вал вентилятора

280.07-1330-0210

—

60

Корпус подшипника полный

280.07-1330-0318

—

61

Болт с шестигранной головкой М10х12

9

МSZ 2463-8.8

—

62

Вентилятор в сборе

7

280.07-1330-0000

—

63

Вентилятор в сборе

SК61.346.008

—

64

Вентилятор в сборе

7

280.03-1330-000F

—

65

Вентилятор, в сборе

7

280.10-1330-000

—

66

Пробка

3.90330-0810

—

67

Рычаг для натяжения ремня в частичном сборе

7

280.05-1333-0208

—

68

Вентилятор полный

280.03-1330-021

—

69

Кольцо вентилятора полное

280.10-1330-001

—

70

Шкив клиноременной передачи

290.10-1330-002

—

71

Болт с шестигранной головкой М10х12

МSZ 2463-8.8

—

72

Болт с шестигранной головкой М10х12

МSZ 2463-8.8

—

73

Вентилятор

7

280.11-1330-000

—

74

Электромагнитная муфта сцепления вентилятора

VЕТ 80 Т/II

—

75

Электромагнитная муфта сцепления вентилятора

LА 0.0.4.2

—

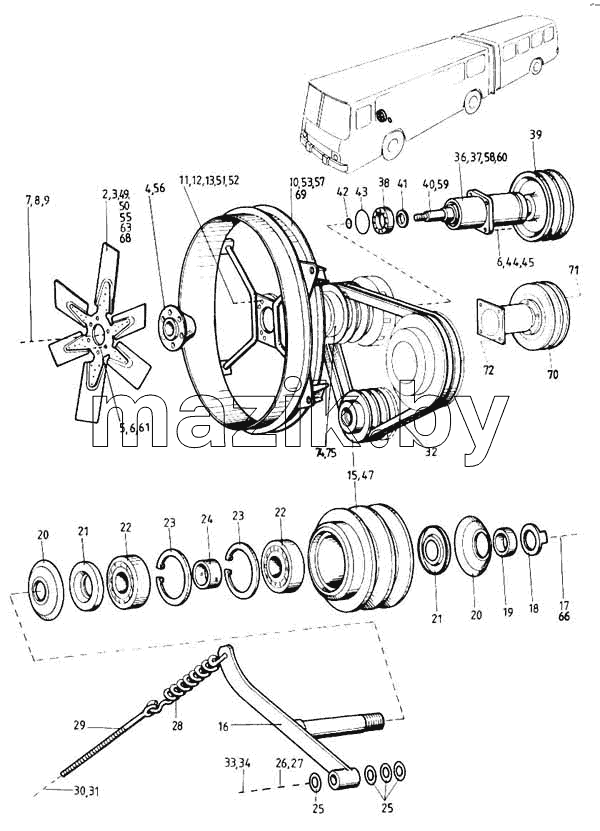

Каталог запасных частей к технике: Ikarus 260.50. Вентилятор и его привод
