1

Корnус

Р7.1.16.10

—

2

Болт

Р.1.75.07

—

3

Крышка запорная

Р7.1.42.00

—

4

Кольцо уплотнительное

Н1.2.16.01

—

4

Кольцо уплотнительное

5

Н1.3.16.01

—

5

Кольцо уплотнительное

КN6-2

—

6

Ниппель

КN4-1

—

6

Ниппель

Р1. 1.84. М11

—

7

Рейка регулятора

5

Р2.6.06.04

—

7

Рейка регулятора

Р2.6.06.М04

—

8

Втулка

5

Р2.6.14.03

—

8

Втулка

Р3.6.14.01

—

9

Ниппель

Р1.1.84.11

—

10

Деталь стопорная

Р2.7.01.00

—

11

Деталь стопорная

Р2. 7. 01. 02

—

12

Шайба пружинная

5

5,1 РN-65/М-82029

—

12

Шайба пружинная

z 5,1 Fе/Zn Sс А РN-77/М-82009

—

13

Болт

2

РN-74/М-82227

—

13

Болт

РN-85/М-8201

—

13

Болт М5х20

5,8 I Zn-b-5с 6 с А

—

13

Болт М5х20

2

РN-60/М-82227

—

14

Клапан нагнетательный

Р1.7.26.60

—

15

Ниппель

Р1. 7. 38. 10

—

16

Кольцо уплотнительное

КN6-34

—

17

Фланец промежуточный

V8. 1.02. 01

—

18

Прокладка

1 - деталь не изменилась,

Р1.7.10.10

—

18

Прокладка

Р1.7.10.М10

—

19

Секция насосная

FРЕ 3u-9

—

20

Угольник поворотный двойной

Р1. 1.177. 00

—

21

Прокладка

5

Р1.7.38.00

—

21

Прокладка

Р1.7.39.00

—

21

Прокладка

Р1.7.39.РР

—

22

Винт полый

КN4-2

—

23

Штанга клапана полная

Р7.300.01

—

24

Прокладка 0,4

Р7.3.05.00

—

25

Болт регулировочный

Р7.04.00

—

26

Тарелка, пружины, нижняя

Р7.5.05.00

—

27

Пружина

Р7.5.01.00

—

28

Втулка поворотная

Р7.6.11.00

—

29

Тарелка пружины, верхняя

1 - деталь не изменилась,

Р7.5.06.00

—

29

Тарелка пружины, верхняя

Р7.5.06.М02

—

30

Болт стопорный

Р1.6.13.03

—

31

Деталь регулирующая

2

Р2.6.12.03 Lub

—

31

Деталь регулирующая

Р2.6.12.W1

—

32

Вал кулачковый

Р7.2.62.00

—

33

Роликоподшипник конический

1 - деталь не изменилась,

30304 DIN 720 I SV 28 fm Stеуr

—

33

Роликоподшипник конический

5

30304 DIN 720 II SV 28 fm Stеуr

—

33

Роликоподшипник конический

30304 DIN 720 J SV 28 f-mу Stеуr

—

34

Шпонка сегментная 4х6,4

РN-73/М-85008

—

34

Шпонка сегментная 4х6,4

РN-73/М-85008

—

34

Шпонка сегментная 4х6,5

5

РN/М-85008

—

35

Кольцо уплотнительное

2

КN6-32

—

35

Кольцо уплотнительное

КN6-32-1

—

36

Прокладка

КN.1.42.07

—

36

Прокладка

Р1.1.41.07

—

36

Прокладка

2

Р1.1.42.07

—

37

Болт

КN4-23

—

38

Фланец центрирующий

Р7.1.91.00

—

39

Подшипник промежуточный

Р7.2.01.00

—

40

Прокладка 0,05

Н1.3.13.00

—

41

Прокладка компенсационная 0,05

Р1.1.101.00

—

42

Болт

РN-74/М-82227

—

42

Болт

РN-85/М-82201

—

42

Болт М6х25

5

РN-6/М-82227

—

42

Болт М5х20

2

РN-60/М-82227

—

42

Болт М6Х28

5,8 I-Zn-b-50 Fе/Zn 6 с А

—

43

Прокладка

Р1.1.42.11

—

44

Болт

КN4-24

—

45

Крышка

Р2.1.36.08/М

—

45

Крышка

2

Р2.1.36.83

—

46

Прокладка фланца

Р2.1.37.02

—

47

Винт полый

КN4-4

—

48

Кольцо уплотнительное

КN6-4

—

49

Винт с цилиндрической головкой М4х12

DIN 84

—

50

Гайка

РN-75/М 82144

—

50

Гайка

РN-86М-82144

—

50

Гайка М-51

Zn-b-5с РN-75/М-82144

—

50

Гайка М6-5

2

I.Fе/Zn 6с А

—

50

Гайка М6-5D

2

РN-58 М-82146

—

51

Шайба пружинная

6,1 Fе/Zn 5с А РN-77М-82008

—

51

Шайба пружинная

6,1 Zn-b 5с РN-65/М-82029

—

51

Шайба пружинная Z6,1

1 - деталь не изменилась,

РN-65/М-82029

—

52

Лист уплотнительный

Р2,1.48.00

—

53

Стержень указателя уровня масла в сборе

Р1.1.160.78

—

54

Щпилька

Р7.1.41.00

—

55

Кольцо уплотнительное

Р1.1.162.00

—

56

Болт регулировочный

Р2.1.70.01

—

57

Крышка

Р7.1.42.W1

—

58

Втулка резьбовая

Р3.1.44.90

—

59

Табличка фирменная

КN15-14/М

—

60

Заклепка 2х8 А1

РN-61/М--82952

—

61

Кольцо уплотнительное

КN6-35

—

62

Клапан сливной в сборе

2

F2.3.00.00

—

62

Клапан сливной в сборе

F2.3.00.М00

—

63

Болт с углублением в головке под ключ

Рn-74/М-82302 Fе/Zn 6с А

—

63

Болт с углублением в головке под ключ М6х10-8.8

I Zn-b-5с

—

63

Болт с углублением в головке под ключ М6х10-8G

2

РN-62/М-82302

—

64

Крышка фильтра

Р2.1.114.00/М

—

65

Головка фильтра в сборе

Р2.1.120.70

—

65

Головка фильтра в сборе

2

Р2.1.121.70

—

66

Кольцо фильтра

Р2.1.123.00

—

67

Стопор

Р2.1.124.00

—

68

Колпак пылезащитный

Р2.1.125.00

—

69

Ниппель

РI. 1.84. 17

—

70

Прокладка регулировочная 0,5

7

Р7.305.01

—

71

Прокладка регулировочная 0,6

7

Р7.3.05.02

—

72

Прокладка регулировочная 0,7

7

Р7.3.05.03

—

73

Прокладка регулировочная 0,8

7

Р7.3.05.04

—

74

Прокладка регулировочная 0,9

7

Р7.3.05.05

—

75

Прокладка регулировочная 1,00

7

Р7.3.05.06

—

76

Прокладка регулировочная 1,10

7

Р7.3.05.07

—

77

Прокладка регулировочная 1,20

7

Р7.3.05.08

—

78

Прокладка регулировочная 0,05

Р7.3.04.00

—

78

Прокладка регулировочная 0,05

5

Р7.3.05.09/М

—

79

Прокладка 0,10

7

Н1.3.14.00

—

80

Прокладка 0,2

7

Н1.3.15.00

—

81

Прокладка 0,5

7

Н1.3.15.01

—

82

Прокладка компенсационная 0,1

Р1.1.101.01

—

83

Прокладка компенсационная 0,2

Р1.1.101.02

—

84

Прокладка компенсационная 0,5

Р1.1.101.03

—

86

Корпус топливного насоса в сборе

Р7.1.16.81

—

87

Штанга клапана

Р7.3.00.М00

—

87

Штанга клапана

Р7.3.00.М01

—

87

Штанга клапана

Р7.3.01.М00

—

88

Направляющий элемент

Р7.3.11.М01

—

89

Кольцо уплотнительное

Р7.1.91.М20

—

90

Кулачковый вал полный

Р7.2.62.М72

—

91

Регулировачный рукав комплект

7

Р7.6.11.М70

—

92

Штифт

7

Р7.3.00.М03

—

93

Штифт

Р7.3.02.00

—

94

Подшипник с сепаратором иголчатым

Р1 3 05 00

—

95

Иголчатых ролик

К1 "0" ТG1 15518

—

95

Иголчатых ролик 2,5х13,8

1 - деталь не изменилась,

I.РN-74/М-86456

—

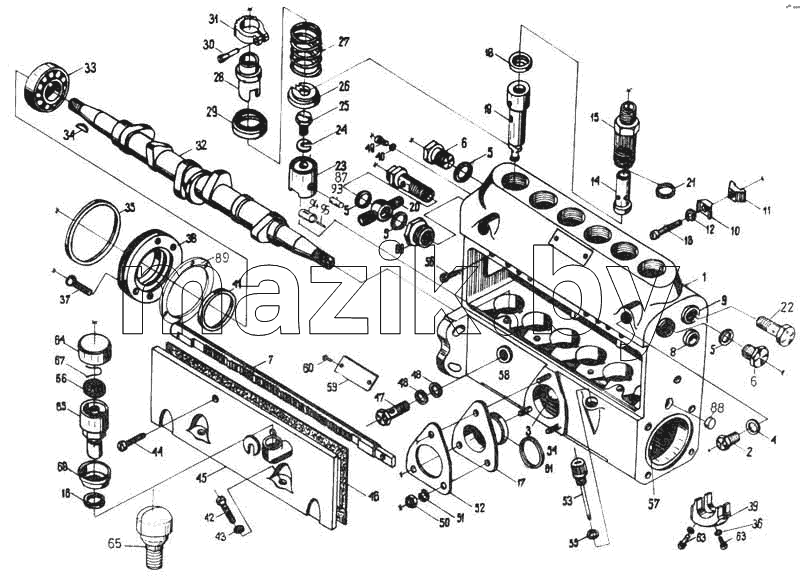

Каталог запасных частей к технике: Ikarus 260.50. Топливный насос
