1

Вал распределительный

7

1.04401-0148

—

2

Фланец

7

1.98112-0038

—

3

Болт М6х15

МSz 2463-10.9 6К2

—

4

Шайба пружинная М14

1 - деталь не изменилась,

МSz 2210

—

4

Шайба пружинная 6К-2

МSZ КGSТ 2665

—

5

Штифт цилиндрический

1 - деталь не изменилась,

МSz 2218-6.6

—

5

Штифт цилиндрический 6m 6х20

МSz КGSТ 239

—

6

Шестерня распределительного вала

7

1.04501-0060

—

7

Набор установочных шайб

3.90701-0805

—

7

Набор установочных шайб

5

3.90701-0806

—

8

Комплект конических шестерен

7

3.11399-6802

—

9

Болт М14х32

МSz 2463-10.9

—

10

Вал ведущий

7

1.27505-0020

—

11

8х16

DIN 1481

—

12

Ось промежуточной шестерни

7

1.04506-0008

—

13

Шестерня промежуточная

7

1.04505-0024

—

14

Шайба вала концевая

7

1.90720-0026

—

15

Болт М10х70

МSz 2461-10,9

—

16

Клапан выпускной

1.04101-0273

—

17

Клапан впускной

1.04101-0305

—

18

Пружина клапана внутреняя

51.04102-0002

—

19

Пружина клапана наружная

51.04102-0001

—

20

Тарелка пружины клапана

1.04103-0077

—

20

Тарелка пружины клапана

2

51.04103-0058

—

21

Сухарь клапана

2

1.04104-0017

—

21

Сухарь клапана

51.04104-0017

—

22

Шайба

1.90720-0070

—

23

Ось коромысла клапана

1.04203-5021

—

24

Пружина

7

1.97601-0018

—

25

Коромысло выпускного клапана

7

1.04201-5008

—

26

Болт нажимной

3.04205-0801

—

27

Гайка низкая с мелкой резьбой

3.90501-0805

—

28

Стойка валика коромысел

7

1.04202-0037

—

29

Шайба пружинная М14

1 - деталь не изменилась,

МSz 2210

—

30

Болт М8х18

МSz 2463-10.9 10К2

—

30

Шайба пружинная 6К-2

МSZ КGSТ 2665

—

31

Шайба пружинная М14

1 - деталь не изменилась,

МSz 2210

—

32

Болт М14х32

МSz 2463-10.9

—

32

Шайба пружинная 6К-2

МSZ КGSТ 2665

—

33

Болт М14х32

МSz 2461-10.9

—

34

Коромысло впускного клапана

7

1.04201-5005

—

35

Пружина

7

1.97601-0019

—

36

Шайба

7

1.90710-0010

—

37

Кольцо стопорное наружное 24

МSz 232

—

38

Штанга толкателя клапана в сборе

1.04302-5037

—

39

Толкатель клапана

1.04301-0007

—

40

Упругая шайба В6

DIN 137

—

41

Шайба поводковая

7

1.90720-0066

—

42

Упругая шайба В6

DIN 137

—

43

Шайба установочная

7

Шайба установочная

—

44

Шайба установочная

7

Шайба установочная

—

45

Шайба установочная

7

Шайба установочная

—

46

Пробка

7

1.90302-0012

—

47

Втулка

7

3.93031-0002

—

48

Тарелка пружины клапана

1.04103-0077

—

49

Шайба поводковая

3.90720-0804

—

50

Клапан выпускной

1.04101-0303

—

51

Клапан впускной

1.04101-0302

—

52

Ось коромысла клапана

6

1.04203-0023

—

53

Вал распределительный

3.04401-0802

—

54

Толкатель клапана

51.04301-0007

—

55

Клапан впускной

1.04101-0304

—

56

Пружина клапана наружная

51.04103-0066

—

57

Штанга толкателя клапана в сборе

7

3.04302-5804

—

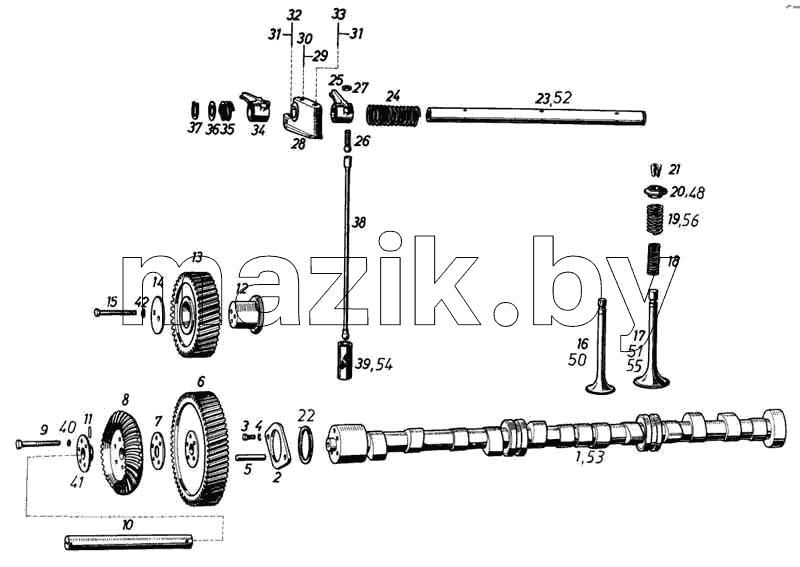

Каталог запасных частей к технике: Ikarus 260.50. Распределительный механизм двигателя
