1

Ножка правая, в частичном сборе

280.00-1326-010

—

2

Ножка левая, в частичной сборе

280.00-1326-020

—

3

М8х25

9

МSZ 2463-5.8

—

4

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

5

Гайка шестигранная М4

9

МSZ 2260-5

—

6

М8

9

МSZ КGSТ 260

—

7

Зажимной хомут

9

37-50

—

8

Уплотнительная резина

9

12209

—

9

М8х25

9

МSZ 2463-5.8

—

10

Переводное резиновое кольцо

9

910.01-9100-900

—

11

Переводное резиновое кольцо

9

910.04-9401-900В

—

12

Канал отопления ХII., в частичном сборе

280.03-7430-010

—

13

Канал отоплении Х., в частичном сборе

280.02-7430-010

—

14

Канал отопления ХI., полный

280.02-7430-012

—

15

Канал отопления III., полный

280.01-7430-009

—

16

Канал отопления IХ., полный

280.02-7430-002

—

17

Канал отопления II.

280.01-7430-006

—

18

Канал отопления УШ.

280.02-7430-001

—

19

Канал отопления У., полный

280.00-7430-008

—

20

Канал отопления УI., полный

280.00-7 430-009

—

21

Канал отопления УII., полный

280.01-7430-001

—

22

Винт Lm 4,8х16 АВ

9

МSZ 10107

—

23

Канал отопления II., полный

280.00-7431-002

—

24

Канал отопления III., полный

280.00-7431-007

—

25

Канал отопления II., полный

280.01-7431-001

—

26

Канал отопления I.

280.00-7431-001

—

27

Покровный профиль

КМ 112

—

28

Угловая оболочка

КМ 856

—

29

Угловая планка I.

280.00-7431-009

—

30

Отопительной устройство типа ШИРОККО

262.01-00.00.00/0

—

31

Хомут с резиновым профилей, в сборе

9

910.28-3804-000К

—

32

Хомут

9

SМS 14

—

33

Винт Lm4,2х16 АВ

9

МSZ 12227-010

—

34

Шайба М3

9

МSZ КGSТ 280

—

35

Горн продува, поворотный нижний, полный

280.00-7436-001

—

36

Горн продува, поворотный, верхний, в частичном сборе

630.82-7435-010

—

37

Ушко II.

280.00-7436-004

—

38

Впускная коробка, в частичном сборе

280.00-7436-020

—

39

Воздушный фильтр, полный

280.00-7436-028

—

40

Уплотнение

4190/12

—

41

Опорная резина

910.02-9603-900Е

—

41

Опорная резина

5

910.02-9609-900Е

—

42

Болт М6х15

9

МSZ 2463

—

43

Гайка шестигранная М6

9

МSZ 2260

—

44

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

45

Винт Lm4,2х16 АВ

9

МSZ 12227-010

—

46

Устройство отопления, в сборе

7

255.01-7438-000

—

47

Коробка отопления, в частичной сборе

255.01-7438-010

—

48

Радиатор

44.085-0.0.000

—

48

Радиатор

2

44.085-0.0.000

—

49

Стопорный болт

255.01-7438-034

—

50

Зажимной болт

9

11-17

—

51

Винт воздухоотделителя

255.70-7435-031

—

52

Покровная панель

255.01-7438-029

—

53

Уплотнительная резина

9

250.00-1340-005

—

54

Переводное резиновое кольцо

9

910.04-9401-900С

—

55

Ряд плоских клемм

9

6.429.3-000

—

56

Болт М3х18

9

МSZ 2452-5.8

—

57

Шайба М3

9

МSZ КGSТ 280

—

58

Гайка шестигранная М3

9

МSZ 2260-6

—

59

Хомут 1х10

9

МSZ 11020

—

60

Винт Lm4х9,5

9

МSZ 2492

—

61

Болт М5х10

9

МSZ 2452

—

62

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

63

Гайка шестигранная М6

9

МSZ 2260

—

64

Вентилятор

СR 203

—

65

Шайба увеличенная М8

9

МSZ 2204

—

66

Распорная прокладка

9

281.00-7470-002

—

67

Воздухоотделитель, полный

255.01-7438-026

—

68

Гайка шестигранная М12х1,5

9

МSZ 2291-6

—

69

Вентиляционный люк, потолочный

FR 34 3

—

69

Вентиляционный люк, потолочный

2

Х-912

—

70

Уплотнительная резина

254.00-7481-001

—

71

Шайба М3

9

МSZ КGSТ 280

—

72

Винт Lm3,9х19 АВ

9

МSZ 10103

—

73

Стопорный хомут для рукава

9

SМS 50

—

74

Ушко

280.01-7470-001

—

75

Ушко II.

280.01-7470-002

—

76

Болт М5х8

9

МSZ 2432-3.6

—

77

Шайба М8

9

МSZ 2200-0А

—

78

Водозащитная опора, полная

280.01-7470-004

—

79

Водозащитная опора, полная

7

280.01-7471-000А

—

80

Отопительная коробка ветрового стекла, в частичной сборе

280.01-7471-010

—

81

Дверь I.

280.00-7471-026

—

82

Вал I.

280.00-7471-123

—

83

Вал II.

280.00-7471-125

—

84

Дверь II.

280.00-7471-027

—

85

Резиновый подшипник

250.00-7471-031

—

86

Гайка шестигранная М6

9

МSZ 2260

—

87

Шайба М3

9

МSZ КGSТ 280

—

88

Кривошип, полный

280.00-7471-028

—

89

Штанга привода

280.00-7471-039А

—

90

Штанга привода

260.00-7471-039В

—

91

Рычаг I., полный

280.01-7471-011

—

92

Рычаг II., полный

280.01-71-71-012

—

93

Прокладка

280.00-7471-034

—

94

Оттяжной рычаг, полный

280.00-7471-031

—

95

Пружина жалюзи

242.00-7471-012

—

96

Резиновый упор

180.02-1325-002

—

97

Шаровая втулка А10

МSZ 6458

—

98

Фрикционная прокладка

280.00-7471-033

—

99

Стопорная пластина

280.00-7471-126

—

100

Гайка шестигранная М10

9

МSZ 2261

—

101

Покровная пластина

280.00-7471-015

—

102

Воздухоотделитвль, в частичном сборе

250.00-7471-010

—

103

Шайба М8

9

МSZ 2200-0А

—

104

Конический болт

250.00-7471-085

—

105

Кран

7

280.00-7471-122

—

106

Стопорный винт, полный

280.01-7471-025

—

107

Водяной рукав 8х16 mm

9

ОGVМР 405

—

108

Водяной рукав 8х16 mm

9

ОGVМР 405

—

109

Хомут

9

IV. 32-44

—

110

Уплотнительная резиновая пластина I.

250.00-7470-007

—

111

Уплотнительная резиновая пластина II

250.00-7470-008

—

112

Гайка шестигранная М10

9

МSZ 2261

—

113

Отопительное устройство для нагрева воды типа ШИРОККО

268.03-00,00:00/8

—

114

Труба для ШИРОККО, полная

280.01-7439-006

—

115

Шаровой кран, в частичном сборе

280.01-7439-010

—

116

Шаровой кран

4.15.4.16.01

—

117

Уплотнителъное кольцо 33х39

МSZ 18716

—

118

Водяной рукав 8х11х120

9

Е 2891-75

—

119

Спускной кран КМ 14х1,5

КGSZ 50.6027

—

120

М8х25

9

МSZ 2463-5.8

—

121

М8х25

9

МSZ 2463-5.8

—

122

Хомут с резиновым профилем, в сборе

910.28-3804-000G

—

123

Резиновый оборот

255.00-1355-008

—

124

Водяная труба

280.02-7439-001А

—

125

Водяная труба

280.02-7439-001В

—

126

Кронштейн

280.02-7439-004

—

127

Водяной рукав 35х4

МSZ 11288

—

128

Водяная труба, полная

280.02-743 9-007

—

129

Провод топлива

280.00-7435-013В

—

130

Гайка 1-6

7

МSZ 13529

—

131

Гайка 1-6

7

МSZ 13529

—

132

Ниппель А6

7

МSZ 13533

—

133

Стопорный хомут для рукава

7

SМS 20

—

134

Горн продува, поворотный, полный

280.00-7435-101

—

135

Канал отопления

280.00-7430-004

—

136

Покровная пластина

280.02-7430-021В

—

137

Канал отопления полный

280.00-7430-013

—

138

Канал отопления

280.02-7430-016

—

139

Канал отопления III., полный

280.01-7430-009

—

140

Покровная панель

280.02-7430-015

—

141

Канал отопления

280.00-7431-012

—

142

Провод топлива

280.00-7435-013А

—

143

Шайба коническая М4

9

МSZ 2216-0М

—

144

Винт Lm3,9х16 АВ

9

МSZ 10103-010

—

145

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

146

Гайка шестигранная М4

9

МSZ 2260-5

—

147

Ниппель соединительный

280.04-7439-001

—

148

Гайка шестигранная М6

9

МSZ 2260

—

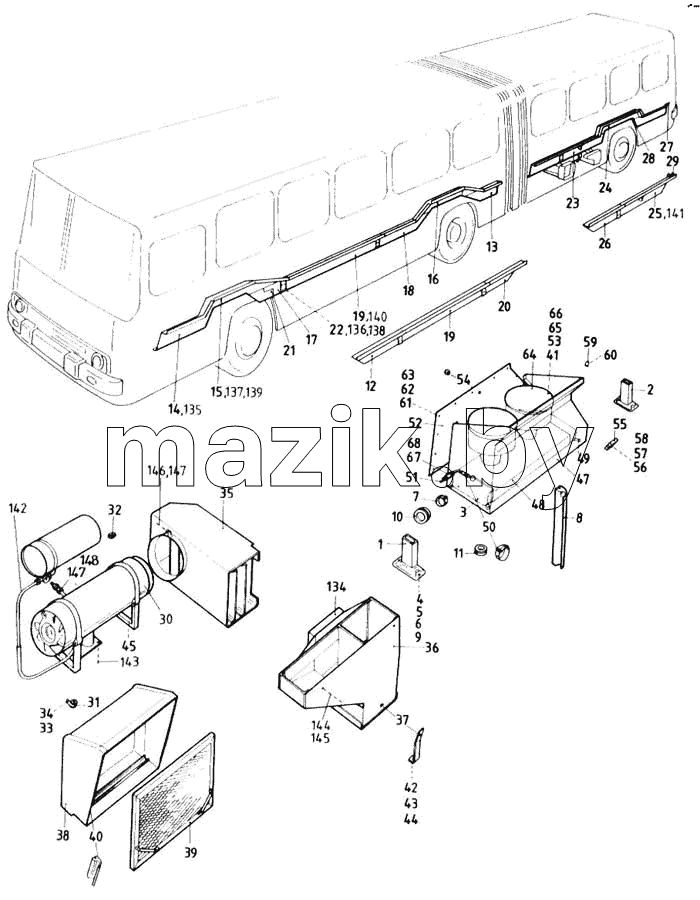

Каталог запасных частей к технике: Ikarus 260.50. Отопление и вентиляция
