1

Прибор отопления

W 315

—

1

Прибор отопления

5

W 315

—

1

Отопительное устройство

W 316

—

2

Болт М6х40В

9

МSZ 2461-5.8

—

3

Гайка шестигранная М6

9

МSZ 2260

—

4

Шайба увеличенная М8

9

МSZ 2204

—

5

Переводное кольцо I

280.00-1328-001

—

6

М8х25

9

МSZ 2463-5.8

—

7

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

8

Переводное кольцо II

280.00-1328-002

—

9

Коробка, полная

280.01-1328-002

—

10

Хомут

280.01-1328-001

—

11

Винт Lm3,9х16 АВ

9

МSZ 10103-010

—

12

Шайба М3

9

МSZ КGSТ 280

—

13

Отопительный канал I.

280.00-7431 -001

—

14

Канал отопления II., полный

280.00-7431-002

—

15

Канал отопления III., полный

280.00-7431-007

—

16

Канал отопления

280.00-7431-012

—

17

Канал отопления II., полный

280.01-7431-001

—

18

Покровный профиль

9

КМ 112

—

19

Угловая оболочка

9

КМ 856

—

20

Винт Lm3,9х19АВ

9

МSZ 10107-С10

—

21

Отопительной устройство типа ШИРОККО

262.01-00.00.00/0

—

22

Впускная коробка, в частичном сборе

280.00-7436-020

—

23

Горн продува, поворотный нижний, полный

280.00-7436-001

—

24

Ушко II.

280.00-7436-004

—

25

Воздушный фильтр, полный

280.00-7436-028

—

26

Горн продува, поворотный, верхний, в частичном сборе

630.82-7435-010

—

27

Уплотнение

9

4190/12

—

28

Болт М6х15

9

МSZ 2463

—

29

Гайка шестигранная М6

9

МSZ 2260

—

30

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

31

Болт М6х15

9

МSZ 2463

—

32

Винт Lm4,2х16 АВ

9

МSZ 12227-010

—

33

Водонагревательное отопительное устройство типа "Широкко"

268.03-00.00:00/8

—

33

Водонагревательное отопительное устройство типа "Широкко"

268.04-00.00:00/6

—

34

Переводное резиновое кольцо

9

910.01-9700-900

—

35

Трубка "Широкко", полная

280.03-7439-004

—

36

Шаровой кран, в частичном сборе

280.01-7439-010

—

37

Шаровой кран

4.15.4.16.01

—

38

Уплотнителъное кольцо 33х39

9

МSZ 18716

—

39

Стопорный хомут для рукава

9

SМS 50

—

40

Водяной рукав 8х11х120Е

9

2891-75

—

41

Спускной кран КМ 14х1,5

КGSZ 50.6027

—

42

Стопорный хомут для рукава

9

SМS 20

—

43

Хомут

9

SМS 14

—

44

Переводное резиновое кольцо

9

910.04-9401-900В

—

45

Болт М6х22

9

МS2 2463-5.8

—

46

Шайба М3

9

МSZ КGSТ 280

—

47

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

48

М8х25

9

МSZ 2463-5.8

—

49

Гайка шестигранная М4

9

МSZ 2260-5

—

50

Хомут с резиновым профилем, в сборе

9

910.28-3804-000G

—

51

Резиновый оборот

256.01-7439-001

—

52

Водяная труба

280.02-7439-001А

—

53

Водяная труба

280.02-7439-001В

—

54

Кронштейн

280.02-7439-004

—

55

Водяной рукав 35х4

9

МSZ 11288

—

56

Водяная труба, полная

280.02-7439-007

—

57

Труба "Бунди" диам.6

9

Труба "Бунди" диам.6

—

58

Гайка 1-6

7

МSZ 13529

—

59

Гайка 1-6

7

МSZ 13529

—

60

Хомут с резиновым профилем в сборе

9

910.28-3804 -000К

—

61

Винт Lm14,8х13АВ

9

МSZ 12227-С10

—

62

Шайба М3

9

МSZ КGSТ 280

—

63

Ниппель А6

7

МSZ 13533

—

64

Шайба М8

9

МSZ 2200-0А

—

65

Ушко

280.01-7470-001

—

66

Ушко II.

280.01-7470-002

—

67

Болт М5х8

9

МSZ 2432-3.6

—

68

Вентилятор

СR 203

—

69

Уплотнительная резина

250.00-1340-005

—

70

Опорная резина

910.02-9603-900Е

—

71

Шайба увеличенная М8

9

МSZ 2204-ОА

—

72

Распорная прокладка

9

281.00-7470-002

—

73

Водозащитная опора, полная

280.01-7470-004

—

74

Отопительная коробка ветрового стекла, в частичной сборе

280.01-7471-010

—

75

Дверь I.

280.00-7471-026

—

76

Дверь II.

280.00-7471-027

—

77

Вал I.

280.00-7471-123

—

78

Вал II.

280.00-7471-125

—

79

Резиновый подшипник

250.00-7471-031

—

80

Кривошип полный

280.00-7471-02В

—

81

Гайка шестигранная М6

9

МSZ 2260

—

82

Шайба М3

9

МSZ КGSТ 280

—

83

Оттяжной рычаг, полный

280.00-7471-031

—

84

Пружина жалюзи

242.00-7471-012

—

85

Резиновый упор

180.02-1325-002

—

86

Шаровая втулка А10

МSZ 6458

—

87

Стопорная пластина

280.00-7471-126

—

88

Шайба М8

9

МSZ 2200-0А

—

89

Гайка шестигранная М10

9

МSZ 2261

—

90

Штанга привода

280.00-7471-039А

—

91

Штанга привода

280.00-7471-039Б

—

92

Рычаг I., полный

280.01-7471-011

—

93

Рычаг II., полный

280.01-7471-012

—

94

Фрикционная прокладка

280.00-7471-033

—

95

Прокладка

280.00-7471-034

—

96

Покровная пластина

280.00-7471-015

—

97

Болт М5х10

9

МSZ 2452-5.6

—

98

Воздухоотделитвль, в частичном сборе

250.00-7471-010

—

99

Радиатор

44.085-0.0.000

—

100

Уплотнительная резиновая пластина I.

250.00-7470-007

—

101

Уплотнительная резиновая пластина II.

250.00-7470-00В

—

102

Зажимной хомут трубы

9

АFIТ IV. 32-44

—

103

Зажимный хомут

9

АFIТ IV. 11-17

—

104

Гайка шестигранная М12

7

МSZ 2261-5.8

—

105

Резиновый рукав 8хl6

9

ОGVМF 405

—

106

Резиновый рукав 8хl6

9

ОGVМF 405

—

107

Стопорный винт, полный

280.01-7471-025

—

108

Кронштейн опоры, полный

280.00-7471-128

—

109

Потолочный вентиляционный люк

FR 343

—

110

Болт М6х20

9

МSZ 2463-5.6

—

111

Болт М6х20

9

МSZ 2463-5.6

—

112

Коническая прокладка

9

910.37-9030-900А

—

113

М8х25

9

МSZ 2463-5.8

—

114

Винт Lm3,9х19АВ

9

МSZ 10103-С10

—

115

Гайка шестигранная М6

9

МSZ 2260

—

116

Винт

9

280.04-7439-001А

—

117

Болт М6х15

9

МSZ 2463

—

118

Отопительное устройство в сборе

W 336

—

119

Отопительное устройство

415.05-1328-023

—

120

Водная труба

280.03-1328-001

—

121

Водная труба

280.03-1328-002

—

122

Водная труба

280.03-1328-003

—

123

Водная труба

5

280.03-1328-003

—

123

Водная труба

280.03-1328-006

—

124

Консоль

910.04-1328-900

—

125

Консоль

910.04-1328-900Т

—

126

Покровная пластина

415.05-1328-003

—

127

Покровная пластина

415.05-1328-004

—

128

Водяной рукав 35х4

9

МSZ 11288

—

129

Зажимной хомут рукава

9

SМS-32

—

130

Винт Lm3,5х13 АВ

9

МSZ 12227-С10 Fе/Zn 12С

—

131

Хомут

280.01-1328-001

—

132

Водная труба

280.04--1328-001

—

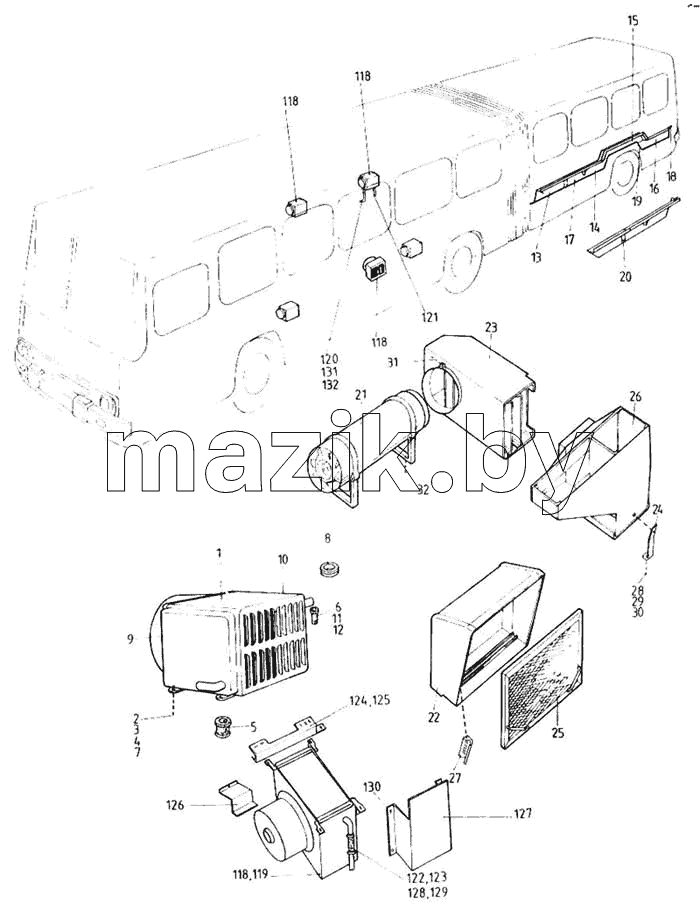

Каталог запасных частей к технике: Ikarus 260.50. Отопительное устройство и вентиляция
