1

Водозащитная опора, полная

7

280.01-7471-000А

—

2

Отопительное устройство ветрового стекла в частичном сборе

280.01-7471-010А

—

3

Дверь I.

280.00-7471-026

—

4

Вал I.

280.00-7471-123

—

5

Вал II.

280.00-7471-125

—

6

Дверь II.

280.00-7471-027

—

7

Резиновый подшипник

250.00-7471-031

—

8

Кривошип, полный

280.00-7471-028

—

9

Штанга привода

280.00-7401-039А

—

9

Штанга привода

5

280.00-7401-039А

—

10

Штанга привода

280.00-7471-039В

—

11

Рычаг I., полный

280.01-7471-011

—

12

Рычаг II., полный

280.01-7471-012

—

13

Прокладка

280.00-7471-034

—

14

Оттяжной рычаг, полный

280.00-7471-031

—

15

Гайка шестигранная М6

9

МSZ 2260

—

16

Шайба М3

9

МSZ КGSТ 280

—

17

Пружина жалюзи

242.00-7471-012

—

18

Резиновый упор

180.02-1325-002

—

19

Стопорная пластина

280.00-7471-126

—

20

Опорная резина

910.02-9603-900Е

—

21

Воздухоотделитвль, в частичном сборе

250.00-7471-010

—

22

Зажимной хомут трубы

АРIТ IV 32-44

—

23

Уплотнительная резиновая пластина I.

250.00-7470-007

—

24

Уплотнительная резиновая пластина II

250.00-7470-008

—

25

Болт М3х18

9

МSZ 2452-5.8

—

26

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

27

Гайка шестигранная М10

9

МSZ 2261

—

28

Покровная пластина

280.00-7471-015

—

29

Фрикционная прокладка

280.00-7471-033

—

30

Шаровая втулка А10

МSZ 6458

—

31

Кронштейн опоры, полный

280.00-7471-128

—

32

Стопорный винт, полный

280.01-7471-025

—

33

Резиновый рукав 8хl6

ОGVМF 405

—

34

Резиновый рукав 8хl6

ОGVМF 405

—

35

Зажимный хомут

7

АFIТ IV. 11-17

—

36

Гайка шестигранная М6

9

МSZ 2260

—

37

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

38

Радиатор

2

44.023-00.000

—

38

Радиатор

44.085-0.0.000

—

39

М8х25

9

МSZ 2463-5.8

—

40

Шайба пружинная 6К-2

9

МSZ КGSТ 2665

—

41

Гайка шестигранная М6

9

МSZ 2260

—

42

Шайба увеличенная М8

9

МSZ 2204

—

43

Шайба М8

9

МSZ 2200

—

44

Ушко

280.01-7470-001

—

45

Ушко II.

280.01-7470-002

—

46

Болт М5х8

9

МSZ 2432-3.6

—

47

Вентилятор

С.R 203

—

48

Уплотнительная резина

250.00-1340-005

—

49

Опорная резина

910.02-9603-900Е

—

50

Распорная прокладка

281.00-7470-002

—

51

Стопорный хомут для рукава

9

SМS 50

—

52

Хомут с резиновым профилем, в сборе

9

910.28-3804-0000

—

53

Хомут с резиновым профилей, в сборе

9

910.28-3804-000К

—

54

Шайба М3

9

МSZ КGSТ 280

—

55

Присоединение трубы радиатора, полное

260.00-1328-012

—

56

Корпус воздухоотделителя

286.01-1328-024

—

57

Воздухоотделительный винт

286.01-1328-025

—

58

Радиатор

9

175-110

—

59

Кронштейн радиатора, в сборе

9

910.03-7438-000

—

60

Болт М6х15

9

МSZ 2463

—

61

Винт с цилиндрической головкой М6х20В

9

МSZ 2469

—

62

Наконечник радиатора, полный

286.00-1328-008

—

63

Водовыпускной винт

286.00-1353-027

—

64

А6х10

9

8716 FI

—

65

Труба медная диаметр 28х1

9

МSZ 733

—

66

Оборот с углом 90

5090-28

—

67

Скоба с резьбой

7

260.00-1328-013

—

68

Угольник, полный

260.00-1328-011

—

69

Оборот с углом 90

5001 -а-28

—

70

Переход

5240-28-22

—

71

Оборот с углом 90

5090-22

—

72

Хомут, в сборе

9

910.28-3804-000Р

—

73

Защитная пластина, в частичной сборе

7

212.52-7437-010

—

74

Распорка, полная

212.52-7437-001

—

75

Болт М6х15

9

МSZ 2463

—

76

Защитная пластина II.

212.52-7437-053

—

77

Труба медная диаметр 28х1

9

МSZ 733

—

78

Угольник, полный

260.00-1328-016

—

79

Угольник, полный

260.00-1328-022

—

80

Угольник, полный

260.00-1328-023

—

81

Водяной рукав 35х4

7

МSZ 11288

—

82

Отопительный вентилятор

АТ 22

—

83

Защитная пластина, полная

212.52-7437-011

—

84

Винт Lm3,9х16 АВ

9

МSZ 10107-010

—

85

Шайба М3

9

МSZ КGSТ 280

—

86

Соединительная гилъза

260.00-1328-021

—

87

Винт Lm3,9х16 АВ

9

МSZ 10107-010

—

88

Водонагревательное отопительное устройство типа "Широкко"

268.03-00.00:00/8

—

88

Водонагревательное отопительное устройство типа "Широкко"

268.04-00.00:00/6

—

89

Трубка "Широкко", полная

280.03-7439-001

—

89

Трубка "Широкко", полная

280.03-7439-004

—

90

Шаровой кран, в частичном сборе

280.01-7439-010

—

91

Шаровой кран

4.15.4.16.01

—

92

Кольцо резиновое уплотнительное 33х39

9

МSZ 18716FI

—

93

Адаптер с резъбой

250.02-7439-021

—

94

Водяной рукав 8х11х120Е

9

2891-75

—

95

Спускной кран КМ 14х1,5

КGSZ 50.6027

—

96

Стопорный хомут для рукава

9

SМS 20

—

97

Переводное резиновое кольцо

9

910.04-9401-900В

—

98

М8х25

9

МSZ 2463-5.8

—

99

Болт М6х15

9

МSZ 2463

—

100

Гайка шестигранная М4

9

МSZ 2260-5

—

101

Резиновый оборот

256.01-7439-001

—

102

Водяная труба

280.02-7439-001А

—

103

Водяная труба

280.02 -7439-001В

—

104

Кронштейн

280.02-7439-004

—

105

Водяной рукав 35х4

9

МSZ 11288

—

106

Водяная трубка, полная

280. 02-7439-007

—

107

Провод топлива

280.00-7435-013В

—

108

Винт Lm4,2х16 АВ

7

МSZ 12227-010

—

109

Ниппель А6

МSZ 13533

—

110

Винт Lm3,9х19 АВ

МSZ 10103

—

111

Потолочный вентиляционный люк

FR 343

—

112

Гайка шестигранная М10

МSZ 2261

—

113

Хомут

9

SМS 14

—

114

Гайка 1-6

7

МSZ 13529

—

115

Гайка 1-6

7

МSZ 13529

—

116

М8х25

9

МSZ 2463-5.8

—

117

Шайба М3

9

МSZ КGSТ 280

—

118

Отопительное устройство

W 316

—

119

Болт М6х40

9

МSZ 2461-5.6

—

120

М8х25

9

МSZ 2463-5.8

—

121

Шайба увеличенная М6

9

МSZ 2204-0А

—

122

Переводное кольцо I

280.00-1328-001

—

123

Переводное кольцо II

280.00-1328-002

—

124

Коробка, полная

280.00-1328-003

—

125

Кожух

280.00-1328-006

—

126

Винт Lm3,9х16 АВ

9

МSZ 10103-010

—

127

Болт М6х20

9

МSZ 2463-5.6

—

128

Винт

280.04-7439-001А

—

129

Гайка шестигранная М3

9

МSZ 2260-6

—

130

Трубка "Широкко", полная

280.03-7439-004

—

131

Прибор отопления

W 315

—

132

Хомут

280.01-1328-001

—

133

Коробка, полная

280.01-1328-002

—

134

Отопительное устройство

280.01-1323-002

—

135

Отопительное устройство

415.05-1323-023

—

136

Водная труба

280.03-1328-003

—

137

Водная труба

280.03-1328-002

—

138

Водная труба

280.03-1328-001

—

139

Водная труба

280.04-1326-001

—

140

Консоль

910.04-1328-900

—

141

Консоль

910.04-1328-900Т

—

142

Покровная пластина

415.05-1328-003

—

143

Покровная пластина

415.05-1328-004

—

144

Водяной рукав 35х4

9

МSZ 11288

—

145

Болт М8х22

9

МSZ 2461-4.8

—

146

Винт Lm3,5х13 АВ

9

МSZ 12227

—

147

Водная труба

283.00-1380-002

—

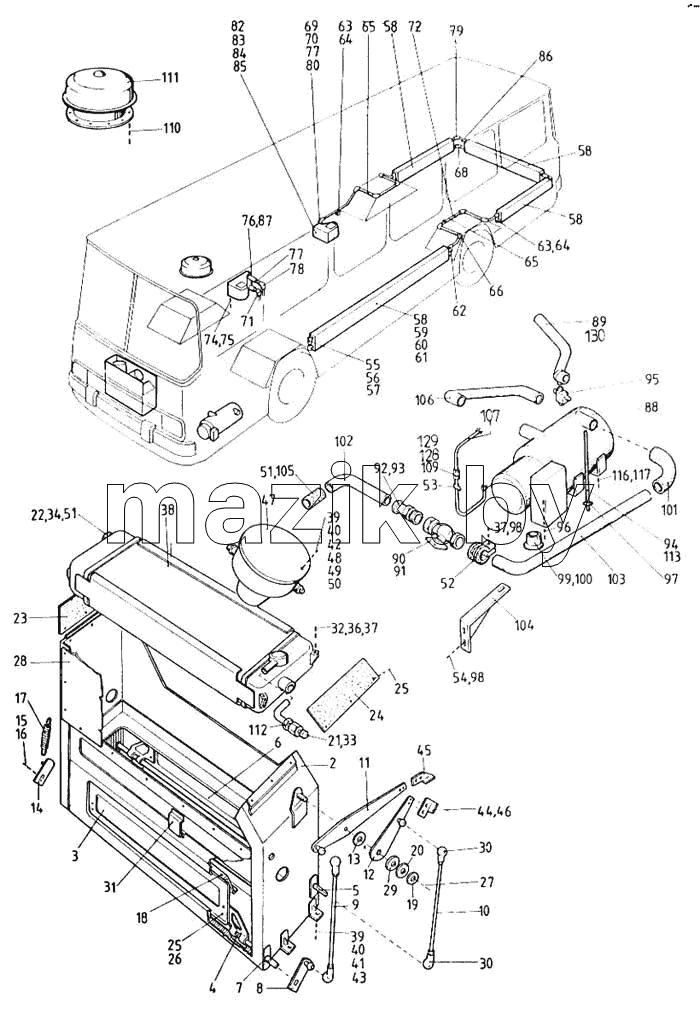

Каталог запасных частей к технике: Ikarus 260.50. Отопительное устройство и вентиляция
