1

Цилиндр

60.631-0011 /2А 66392/

—

2

Уплотнение

60.481-0012 /4А 59076/

—

3

Шайба пружинная М8

6

МSZ 2210

—

4

Гайка шестигранная М8

6

МSz 2260

—

5

Крышка подшипника

1 - деталь не изменилась,

60.481-0021 /77700/

—

6

Упругая шайба А 25х35х7

DIN3760

—

7

Цилиндрический роликоподшипник

2

NJ 305

—

7

Цилиндрический роликоподшипник

NJ 305Е РС3

—

7

Цилиндрический роликоподшипник

NJ 305Е ТV Р2 03

—

8

Кольцо "О"

60.481-0024 /4В 55661/

—

8

Кольцо "О"

2

60.631-0026 /4В 65590/

—

9

Болт М8х30

МSz 2463

—

10

Крышка

60.481-0031 /4А 63238/

—

11

Держатель насоса /к насосу типа "БОШ"/

1 - деталь не изменилась,

60.484-0031 /3В 50810/

—

12

Держатель насоса /к насосу типа "ЗФ"/

60.461-0031 /3А 59961/

—

13

Уплотнение

60.481-0032 /4А 55947/

—

14

Болт М8х25

6

МSz 2461

—

15

Поводковая шайба

1 - деталь не изменилась,

60.441-0042 /4А 56366/

—

16

Штифт с резьбовым концом М8х20

МSz 2404

—

17

Заглушка

60.481-1002 /4А 55283/

—

17

Заглушка

2

60.631-1001 /4В 56724/

—

18

Кольцо резиновое уплотнительное А8х14А1

6

МSz 18716

—

19

Заглушка М10х1

6

DIN 908

—

20

Коробка кривошипа

60.481-1102 /3А 78085/

—

21

Втулке подшипника

60.481-1103 /4А 63353/

—

22

Кривошипный вал

1 - деталь не изменилась,

60.481-2001 /3В 53562/

—

22

Кривошипный вал

2

60.631-2002

—

23

Вкладыш шатунного подшипника

60.681-2002 /4А 74290/

—

24

Шпонка сегментная 3х5

6

МSz 311

—

25

Шайба пружинная М14

6

МSz 2210

—

26

Гайка шестигранная М16х1,5

6

МSZ 2291

—

27

Шатун поршня

60.481-2101 /R3А 63119/

—

28

Втулка

2

60.631-2104 /4В 47239/

—

28

Втулка

60.481-2102 /4А 63125/

—

29

Винт II.М8х25

МSz 10124

—

29

Винт М6х30

1 - деталь не изменилась,

МSZ 2472

—

30

Поршень, полное

60.441-2200 /3А 77701/

—

31

Поршень

6

60.141-2201

—

32

Поршневое кольцо

88/80 4х2f IF DIN 24930

—

33

Маслосъемное кольцо

88/81 3х2,5 f DIN 24930

—

34

Натяжная пружина

60.431-2204 /4А 65508/

—

35

Маслопроходное кольцо

88/81 3х5 f DIN 24946

—

36

Натяжная пружина

60.481-2206 /4А 65507/

—

37

Палец поршня

6

60.481-2211 /4А 91009/

—

38

Стопорная шайба А18

6

DIN 73123

—

39

Болт М8х25

МSz 2461

—

40

Уплотнение

60.631-3010

—

40

Уплотнение

1 - деталь не изменилась,

60.631-3011

—

41

Уплотнение

1 - деталь не изменилась,

60.601-3102 /3В 42481/

—

42

Соединительный болт

1 - деталь не изменилась,

60.601-3101 /4В 30794/

—

43

Заглушка М22х1,5

5

DIN 906

—

43

Заглушка М10х1

DIN 908

—

44

Заглушка М10х1

DIN 908

—

45

Кольцо резиновое уплотнительное А8х14А1

МSz 18716

—

46

Головка цилиндра

60.601-3111 /IВ 38281/

—

47

Нижнее гнездо клапана в сборе

60.601-3201 /3В 43329/

—

47

Нижнее гнездо клапана в сборе

2

60.601-3201/01 /3В 57008/

—

48

Уплотнение

2

60.601-3202 /3В 42482/

—

48

Уплотнение

60.601-3202/01 /3В 54646/

—

49

Нажимная плита

60.601-3230 /4В 31044/

—

50

Нажимная плита

60.601-3204 /3В 28414/

—

51

Дистанционное кольцо

6

60.601-3305 /4В 30948/

—

52

Болт М8х25

6

МSz 2461

—

53

Пластинка всасывания

6

60481-3201 /4А 90640/

—

54

Нижнее гнездо клапана, комплект

2

60.631-3220 /4В 43327/

—

54

Нижнее гнездо клапана, комплект

60.601.2210

—

55

Односкальчатый компрессор

7

60.631

—

56

Одкоскальчатый компрессор

7

60.632

—

57

Односкальчатый компрессор

7

60.621

—

58

Односкальчатый компрессор

7

60.622

—

59

Односкальчатый компрессор

7

60.623

—

60

Односкальчатый компрессор

7

60.624

—

61

Односкальчатый компрессор

7

60.625

—

62

Уплотнение

60.631-3012 (4В 43730)

—

63

Уплотнителъное кольцо 33х39

6

МSZ 18716

—

64

Шайба М3

6

МSZ КGSТ 280

—

65

Штуцер с фланцем

60.626-0031

—

66

Штуцер с фланцем

60.627-0031

—

67

Уплотнение

60.626-0032

—

68

Болт с углублением в головке под ключ

60.626-0034

—

69

Поводковая шайба

60.627-0035

—

70

Коробка кривошипа

60.626-1000

—

71

Односкальчатый компрессор

7

60.626

—

72

Односкальчатый компрессор

7

60.627

—

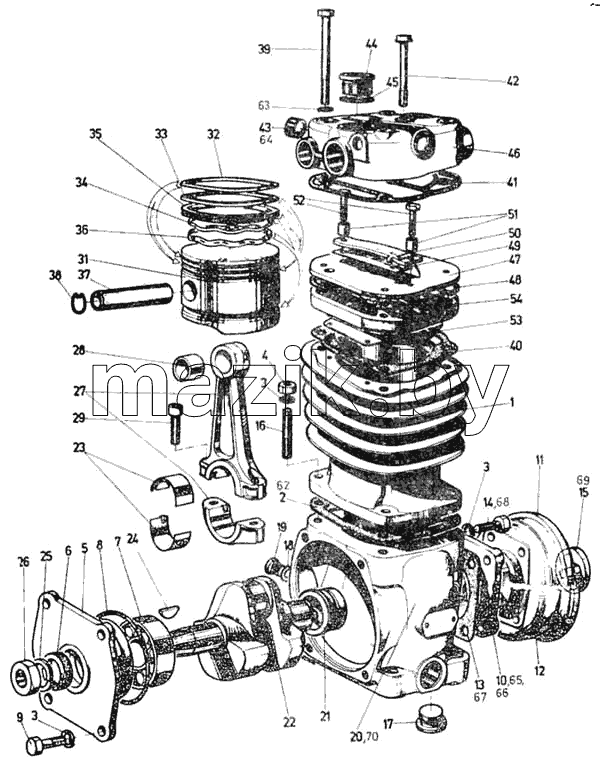

Каталог запасных частей к технике: Ikarus 260.50. Детали компрессора
