1

Крышка коренного подшипника №7

6

Крышка коренного подшипника №7

—

2

Крышка коренного подшипника №6

6

Крышка коренного подшипника №6

—

3

Крышка коренных подшипников №1,2,3,5

6

Крышка коренных подшипников №1,2,3,5

—

4

Крышка коренного подшипника №4

6

Крышка коренного подшипника №4

—

5

Кольцо промежуточное

1.91710-0015

—

6

Болт крепления коренного подшипника

1.90020-003

—

7

Гильза цилиндра

1.01201-0221

—

8

Шпилька

3.90221.0002

—

9

Шпилька

3.90221-0004

—

10

Винт с цилиндрической головкой М8х10

МSZ 2449-10.9

—

10

М8х10

2

3.90030-0801

—

11

Кольцо резиновое уплотнительное А8х11,5

МSz 18716-Сu

—

12

Крышка камеры штанги толкателя клапана

7

1.01112-0044

—

13

Прокладка

1.01901-0079

—

14

Болт М14х32

МSz 2463-10.9

—

15

Шайба М3

МSz КGSТ 280

—

15

Шайба М14

1 - деталь не изменилась,

МSz 2201

—

16

Прокладка

3.05903-0801

—

17

Упругая шайба В6

DIN 137

—

18

Болт М14х32

МSz 2461-10.9

—

19

Пробка

7

3.90330-5010

—

20

Кольцо резиновое уплотнительное А8х11,5

МSz 18716-Сu

—

21

Крышка отсасывающая

7

1.05707-5027

—

22

Шпилька 1,25 d М10Х35А

МSz 2402-10.9

—

23

Штифт установочный

3.91312-0001

—

24

Втулка подшипника

51.01410-0045

—

24

Втулка подшипника

5

51.04410-0045

—

25

Кольцо резиновое уплотнительное А8х11,5

МSz 18716-Сu

—

26

Пробка

3.90330-0004

—

27

Сопло масляное в сборе

7

1.01601-5003

—

28

Болт М14х32

МSz 2461-10.9

—

28

Болт М14х32

МSz 2463-10.9

—

29

Пластинка стопорная

1.90801-0043

—

30

Картер шатунно-поршневой группы в сборе

1 - деталь не изменилась,

3.01101-6340

—

30

Картер шатунно-поршневой группы в сборе

7

3.01101-6803

—

31

Крышка запорная

7

1.91606-0005

—

32

Крышка запорная

7

3.91631-0003

—

33

Колпак

5

1.91607-0001

—

33

Колпак

7

3.91607-0001

—

34

Маслопровод

7

1.05701-0004

—

35

Маслопровод

6

1.05701-0003

—

36

Пробка

7

1.91001-0003

—

36

Пробка

2

3.90502-0801

—

37

Шуруп М8х12

МSz 2499-10-9

—

38

Шпилька М10х30А

МSz 2402.10-9

—

39

Втулка подшипника

7

3.04410-0814

—

39

Втулка подшипника

2

51.04410-0112

—

40

Картер шатунно-поршневой группы в сборе

6

1.01101-0160

—

41

Картер шатунно-поршневой группы в сборе

7

3.01101-6665

—

42

Пробка

7

3.90302-0801

—

43

Картер шатунно-поршневой группы в сборе

6

3.01101-6852

—

44

Гильза цилиндра

1.01201-0262

—

45

Картер шатунно-поршневой группы в сборе

7

1.01101-6482

—

45

Картер шатунно-поршневой группы в сборе

2

1.01101-6875

—

46

Картер шатунно-поршневой группы в сборе

7

1.01101-6480

—

46

Картер шатунно-поршневой группы в сборе

2

3.01101-6374

—

47

Втулка подшипника

6

51.04410-0112

—

48

Картер шатунно-поршневой группы в сборе

6

3.01101-6885

—

49

Картер шатунно-поршневой группы в сборе

6

3.01101-6884

—

50

Гильза цилиндра

51.01201-0262

—

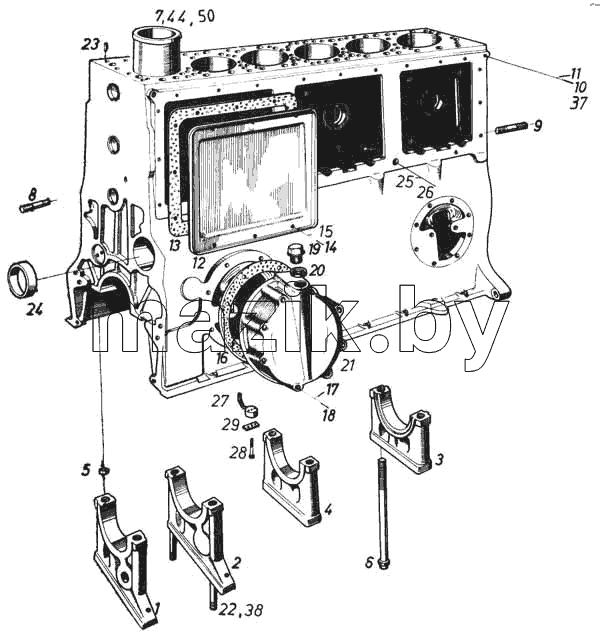

Каталог запасных частей к технике: Ikarus 260.50. Блок цилиндров
