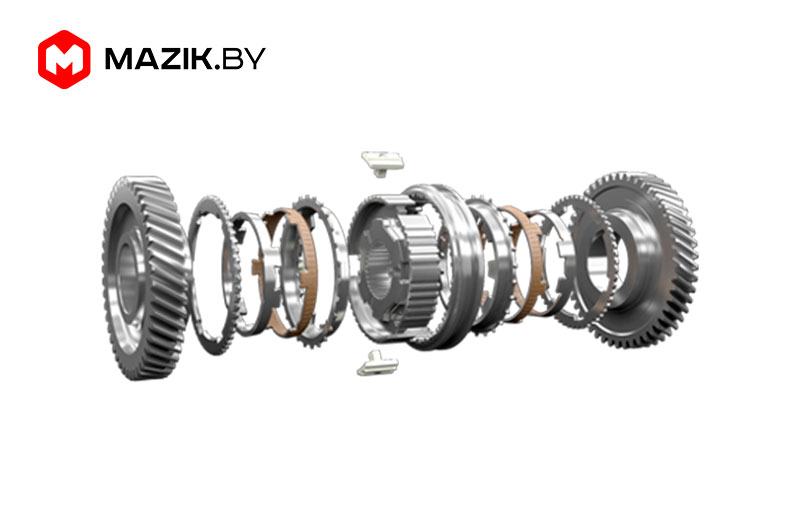

Замена синхронизатора HOERBIGER
Перед владельцами автомобилей МАЗ с коробками ЯМЗ 239 и 2391, рано или поздно, появляется выбор:
Заменить синхронизатор коробки с немецкого на ЯМЗ и сэкономить деньги, время на поиски. Или же найти спасение в Hoerbiger’е, однако потерять время на поиски и не малую сумму денег. Замена синхронизатора Hoerbiger — несложная процедура, однако влечет за собой замену некоторых дополнительных деталей.

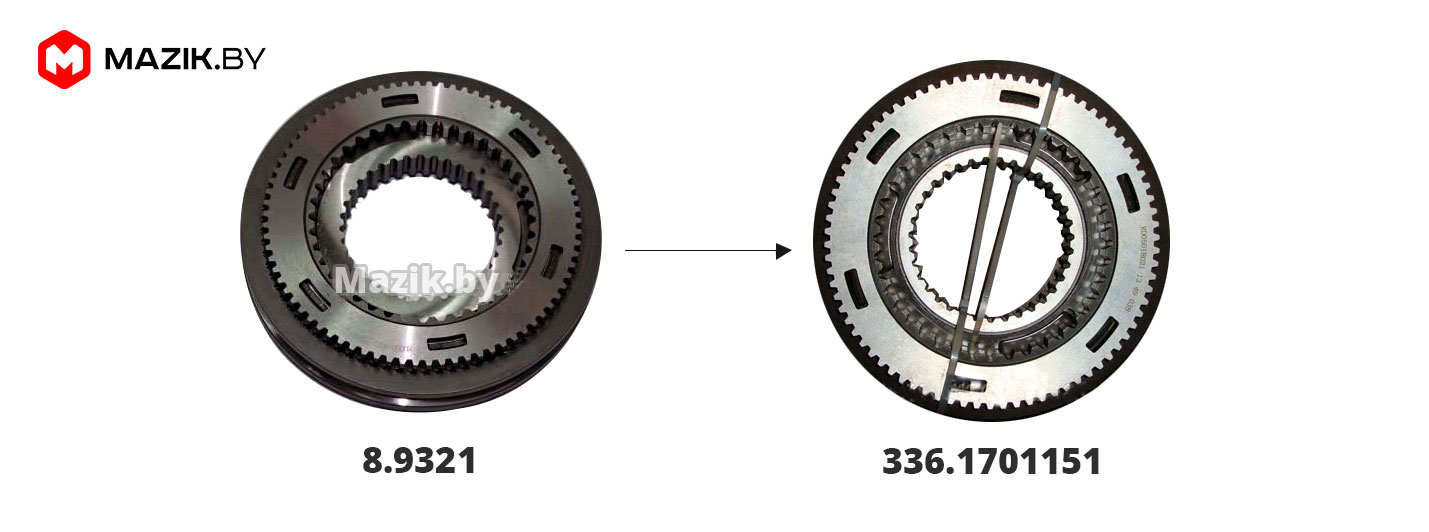

Что нужно заменить при переходе с синхронизатора 2-3 передачи HOERBIGER 8.9321 на синхронизатор 2-3 передачи производства ОАО «Автодизель»:
- Синхронизатор RC30316001 (8.9321) на синхронизатор 336.1701151
2. Шестерню 2-ой передачи промежуточного вала 1509.1701050 на 239.1701050-10 (если КП с боковым отбором мощности, то шестерня 2-ой передачи остается 1509.1701050)
3. Шестерню 2-ой передачи вторичного вала 1509.1701127 на 239.1701127-10
4. Сухари вилки 1509.1702035 — 2 шт. на 336.1702035 — 2 шт.

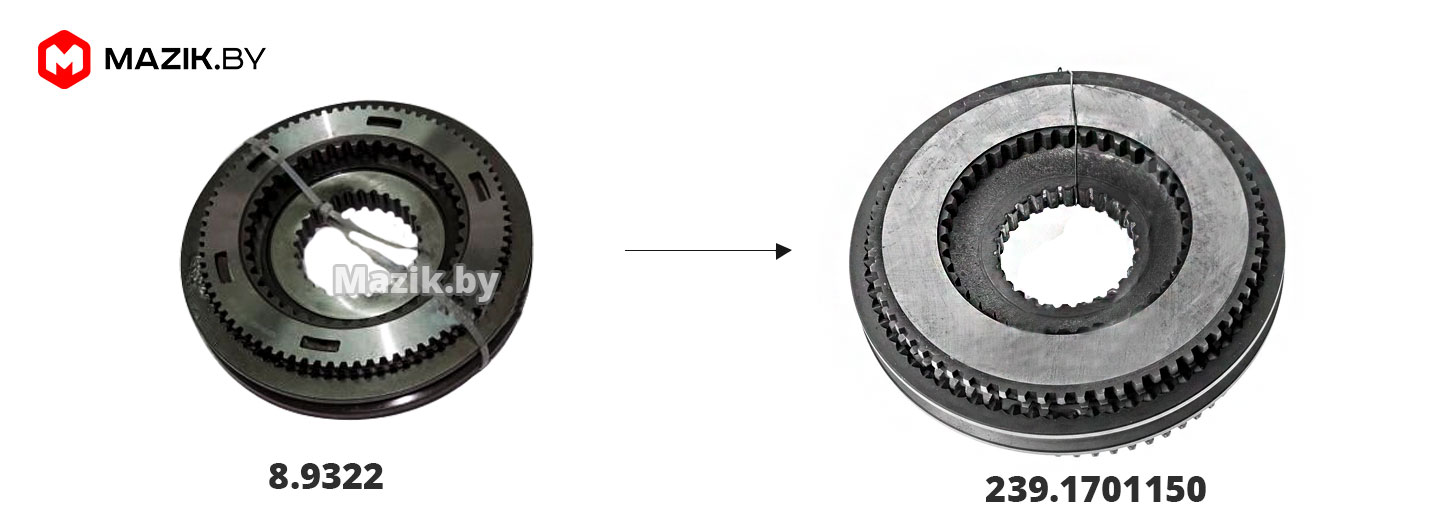

Что нужно заменить, при замене синхронизатора 4-5 передачи фирмы «HOERBIGER» (Германия) на синхронизатор 4-5 передачи ОАО «Автодизель»:
- Синхронизатор RC30316002 (8.9322) на синхронизатор 239.1701150
- Шестерню 5-й передачи вторичного вала 1509.1701132 на 239.1701132-10
- Сухари вилки 1509.1702035 — 2 шт. на 336.1702035 — 2 шт.
Если же вы хотите перейти с синхронизаторов производства ОАО Автодизель на синхронизатор Hoerbiger (Германия), то ниже прилагается инструкция.
При замене синхронзатора 2-3 передачи ОАО «Автодизель» на синхронизатор 2-3 передачи фирмы «HOERBIGER» (Германия) заменить следующее:
- Синхронизатор 336.1701151 на синхронизатор RC30316001 (8.9321)
- Шестерню 2-ой передачи промежуточного вала 239.1701050-10 (если КП с боковым отбором мощности, то шестерня 2-ой передачи остается 1509.1701050) на 1509.1701050
- Шестерню 2-ой передачи вторичного вала 239.1701127-10 на 1509.1701127
- Сухари вилки 336.1702035 — 2 шт. на 1509.1702035 — 2 шт.
Что нужно заменить при замене синхронизатора 4-5 передачи ОАО «Автодизель» на синхронизатор 4-5 передачи фирмы HOERBIGER (Германия) :
- Синхронизатор 239.1701150 на синхронизатор RC30316002 (8.9322)
- Шестерню 5-й передачи вторичного вала 239.1701132-10 на 1509.1701132
- Сухари вилки 336.1702035 — 2 шт. на 1509.1702035 — 2 шт.
Таблица взаимозаменяемости синхронизаторов и деталей коробки передач семейства ЯМЗ-239,2391
|
Наименование |
Обозначение детали |
Кол. |
Обозначение детали |
Кол. |
Взаимозаменяемость |
||
|
Синхронизатор 2-3 передачи |
RC30316001 (8.9321) |
1 |
336.1701151 |
1 |
Потеряна |
||
|
Синхронизатор 4-5 передачи |
RC30316002 (8.9322) |
1 |
239.1701150 |
1 |
Потеряна |
||
|
Шестерня 2-ой передачи промежуточного вала |
1509.1701050 |
1 |
1509.1701050 (КП с боковым отбором мощности)
|
1 |
Сохранена |
||
|
239.1701050-10 (КП без бокового отбора мощности) |
1 |
Потеряна |
|||||
|
Шестерня 2-ой передачи вторичного вала |
1509.1701127 |
1 |
239.1701127-10 |
1 |
Потеряна |
||
|
Шестерня 5-ой передачи вторичного вала |
1509.1701132 |
1 |
239.1701132-10 |
1 |
Потеряна |
||
|
Сухарь вилки |
1509.1702035 |
4 |
336.1702035 |
4 |
Потеряна |
||
|
Вал первичный |
239.1701030-10 |
1 |
239.1701030-10 |
1 |
Сохранена |
||
|
Вал промежуточный |
239.1701048-10 |
1 |
239.1701048-10 |
1 |
Сохранена |
||
|
Шестерня 5-ой передачи промежуточного вала |
1509.1701052 (КП с боковым отбором мощности)
|
КП-239 |
1 |
1509.1701052 (КП с боковым отбором мощности)
|
КП-239 |
1 |
Сохранена |
|
239.1701053-10 (КП с боковым отбором мощности)
|
1 |
239.1701053-10 (КП с боковым отбором мощности)
|
1 |
Сохранена |
|||
|
2391.1701052 |
КП-2391 |
1 |
2391.1701052 |
КП-2391 |
1 |
Сохранена |
|
|
Вал вторичный |
239.1701105 |
1 |
239.1701105 |
1 |
Сохранена |
||
|
Вилка переключения 2 и 3 передачи |
239.1702027 |
1 |
239.1702027 |
1 |
Сохранена |
||
|
Вилка переключения 4 и 5 передачи |
239.1702033 |
1 |
239.1702033 |
1 |
Сохранена |
||
