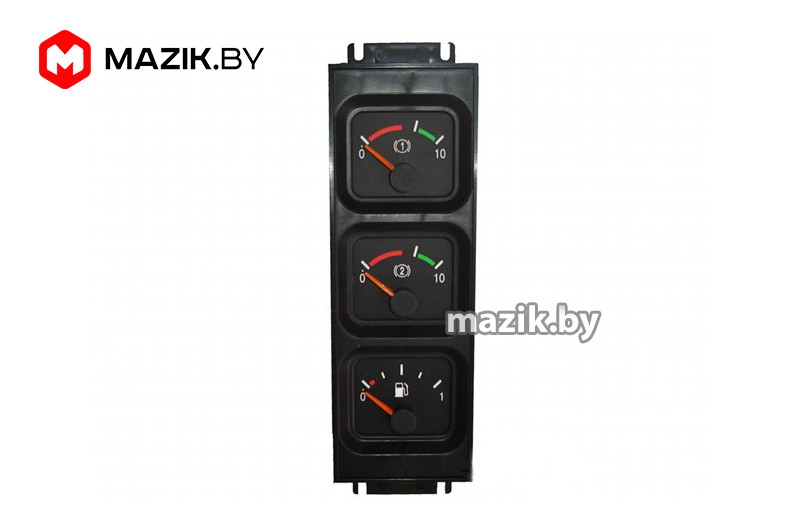

Блоки указателей ЭК8048 для щитка приборов ЩП8076 ВЗЭП

Блок ЭК8048 щитка приборов ЩП8076 используется для отображения и контроля за:

  • —  напряжением бортовой сети
  • —  давлением моторного масла
  • — температурой ОЖ двигателя
  • — давлением воздуха в первом и втором контурах тормозной системы
  • — уровнем топлива

Технические характеристики Блоков ЭК8048 щитка приборов 8076:

Модификации блоков,
контролируемые параметры

Отметка шкалы

Номинальное
сопротивление
датчика, Ом

Абсолютная
погрешность, Ом

Тип
датчика

Потребляемая мощность, Вт

Габаритные размеры, мм
Масса, кг

ЭК8048
Напряжение бортовой сети, В



Давление моторного масла, х100 кПа

Температура охладителя двигателя, °С

20
26
30
32




не нормируется
+ 0,6В
+ 1,0В
не нормируется

10
(без включения ламп подсветки)

220х69х57
0,6

0
2
5

10,0
80,0
180,0

+ 10,0 ( +0,3х100 кПа)
+ 10,0 ( +0,3х100 кПа)
+ 10,0 ( +0,3х100 кПа)



VDO

40
80
100
120

287,4
69,0
38,5
22,5

Не нормируется
+ 7,0 ( + 3,0 ° С)
+ 4,0 ( + 3,0 ° С)
+ 7,0 ( +10,0 °С)



VDO

ЭК8048-1
Давление воздуха в первом контуре тормозной системы, х100 кПа

Давление воздуха во втором контуре тормозной системы, х100 кПа

Уровень топлива в баке



0
6
10



166,0
68,0
20,0



+ 9,0 ( +0,6х100 кПа)
+ 5,0 ( +0,4х100 кПа)
не нормируется



ММ 370

0
6
10

166,0
68,0
20,0

+ 9,0 ( +0,6х100 кПа)
+ 5,0 ( +0,4х100 кПа)
не нормируется

ММ 370

0
1/2
1

761,0
390,0
193,5

+ 49,0 ( +4,2 %)
+ 35,0 ( +8,0 %)
+ 17,5 ( +4,5 %)

ДУМП-29

ЭК8048-2
Напряжение бортовой сети, В



Давление моторного масла, х100 кПа



Температура охладителя, °С



20
26
30
32








не нормируется
+ 0,6 В
+ 1,0 В
не нормируется



0
6
8

166,0
68,0
42,0

+ 9,0 ( + 0,6 х100 кПа)
+ 5,0 ( + 0,4 х100 кПа)
не нормируется

18.3829.10

40
80
100
120

460,0
142,0
87,5
56,5

+ 80,0 ( +10,0 °С )
+ 8,0 ( + 3,0 °С )
+ 4,5 ( +3,0°С )
+ 6,5 ( +4,0° С )

ТМ 100В
(допускается тип датчика ДУТЖ)

ЭК8048-3
Напряжение бортовой сети, В



Давления моторного масла, х100 кПа



Температура охладителя двигателя, °С



20
26
30
32








не нормируется
+0,6 В
+1,0 В
не нормируется



0
2
6

166,0
132,0
68,0

+7,0 ( +0,4 х 100 кПа)
+7,0 ( +0,4 х 100 кПа)
не нормируется

18.3829.10

40
80
100
120

460,0
142,0
87,5
56,5

+ 80,0 ( +100 °С )
+ 8,0 ( + 3,0 °С )
+ 4,5 ( + 3,0 °С )
+ 6,5 ( + 4,0 ° С )

ТМ 100В
(допускается тип датчика ДУТЖ)
