Технические характеристики и применяемость гидроцилиндра подъема кузова 503А-8603510-03 МАЗ
Цена: Уточняйте у менеджера руб.
Производитель: САЛЕО-Кобрин
Каталожный номер: 503А-8603510-03
Доступно к отгрузке: Под заказ
| Минск | (017) 3009400 | |
| Гродно | (0152) 683962 | |
| Гомель | (0232) 319951 | |
| Витебск | (0212) 261608 | |
| Брест | (0162) 561757 |

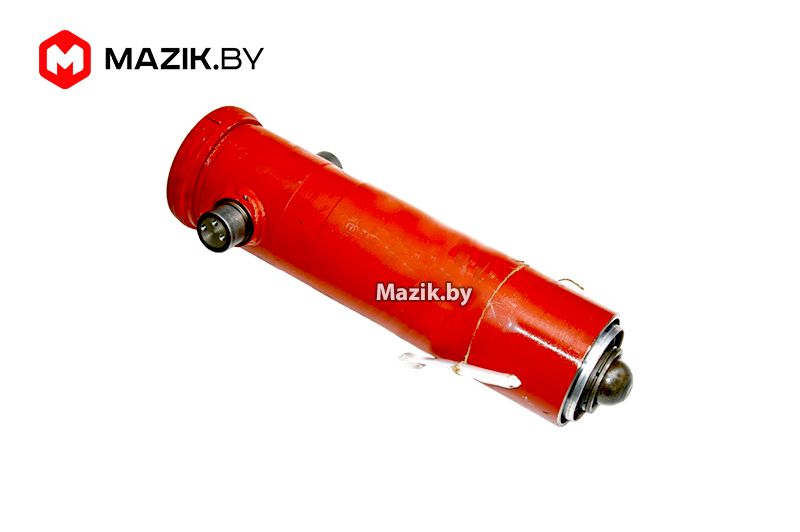

Гидроцилиндр подъема кузова 503А-8603510-03 МАЗ оснащен тремя штоками с ходом 1280мм и с возможностью разгрузки на одну сторону. Грузоподъемность автомобиля МАЗ с данным гидроцилиндром = 10 тонн.
Применяется на автомобилях МАЗ 5551 и 503А

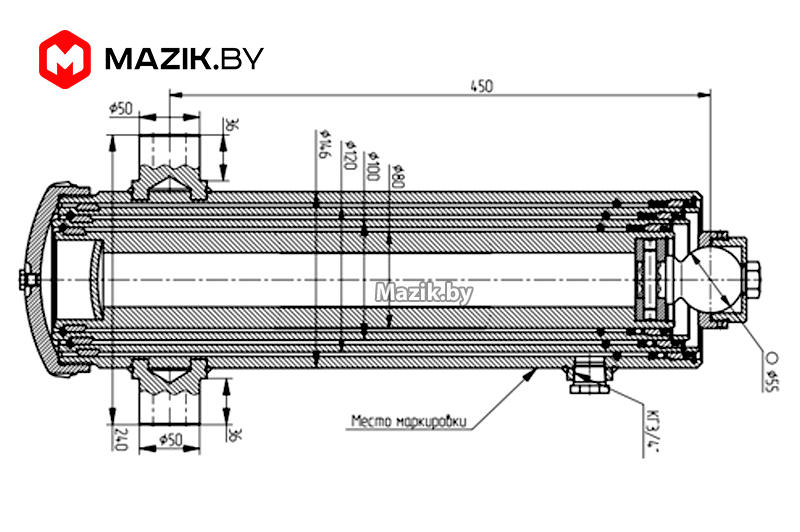

503А-8603510-03 Ту, Ну, Ду
| Звено | Диаметр, мм | Ход, мм |
| I | 120 | 429 |
| II | 100 | 425 |
| III | 80 | 426 |
| Общий ход | 1280 |
Номинальное давление, МПа — 10
Максимальное давление, МПа — 15
Количество звеньев — 3
Усилие при 10 МПа, кН:
— Звено I = 107.4
— Звено II = 74.6
— Звено III = 47.75
Масса, кг — 46.8
МАЗ-503А
Трубопроводы и шланги механизма подъема платформы
Цилиндр гидроподъемника в сборе
503-8603510-А
Общий (см. мод-ции)
Гидрооборудование механизма подъема платформы МАЗ-5551
Гидроцилиндр
503А-8603510-03
МАЗ-5335 (2004)
Механизм гидравлический подъема платформы автомобиля МАЗ-5549
Цилиндр в сборе
503А-8603510-02
МАЗ-5335 (2004)
Трубопроводы и шланги механизма подъема платформы автомобиля МАЗ-5549
Цилиндр в сборе
503А-8603510-02
МАЗ-504В (2005)
Трубопроводы и шланги механизма подъема платформы МАЗ-5549
Цилиндр в сборе
503А-8603510-02
МАЗ-5429 (2003)
Трубопроводы и шланги механизма подъема платформы МАЗ-5549
Цилиндр в сборе
503А-8603510-02
