Задние тормозные камеры маз

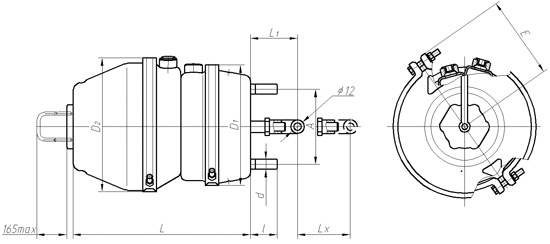

Камеры тормозные с энергоаккумулятором и быстрорастормаживающим устройством (Тип 20/20)

Задние тормозные камеры маз 1

Обозначение

Ход штока Lх, мм

Усилие на штоке
при ходе 20 мм., Н, не менее

D1, мм

D2, мм

L, мм

L1, мм

l, мм

А, мм

Е, мм

d

от сил. части при 0,6 МПа

от энергоаккумулятора

20.3519100-02

57

6500

6500

175

188

285

58

32

120±0,7

115

М16х1,5

20.3519100-12

57

6500

6500

175

188

285

58

32 120±0,7 115 М16х1,5

20.3519100-21

57

6500

6500

175

188

285

58

32 120±0,7 115 М16х1,5

20.3519100-31

57

6500

6500

175

188

285

58

32 120±0,7 115 М16х1,5


Камеры тормозные с энергоаккумулятором и быстрорастормаживающим устройством (Тип 24/24)

Задние тормозные камеры маз 2

Обозначение

Ход штока Lх, мм

Усилие на штоке
при ходе 20 мм., Н, не менее

D1, мм

D2, мм

L, мм

L1, мм

l, мм

А, мм

Е, мм

d

от сил. части при 0,6 МПа

от энергоаккумулятора

24.3519200-10

57

7500

7500

188

208

285

284

41

120±0,7

122

М16х1,5

24.3519200-04

57

7500

7500

188

208

285

58

41 120±0,7 122 М16х1,5

24.3519200-05

57

7500

7500

188

208

285

94

41 120±0,7 122 М16х1
Камеры тормозные с энергоаккумулятором и быстрорастормаживающим устройством (Тип 30/30)

Задние тормозные камеры маз 3

бозначение

Ход штока Lх, мм

Усилие на штоке
при ходе 20 мм., Н, не менее

D1, мм

D2, мм

L, мм

L1, мм

l, мм

А, мм

Е, мм

d

от сил. части при 0,6 МПа

от энергоаккумулятора

30.3519300-10

57 10000

10000

208

230

313

75 38 120±0,7 134 М16х1,5

30.3519300-11

57 10000 10000

208

230

313

50,7

38 120±0,7 134 М16х1,5
Рабочее давление, МПа от 0,6 до 0,8 включительно
Давление блокировки БРУ (быстро растормаживающее устройство), МПа, не более 0,65
Присоединительная резьба бобышек М16х1,5
Задние тормозные камеры маз 4

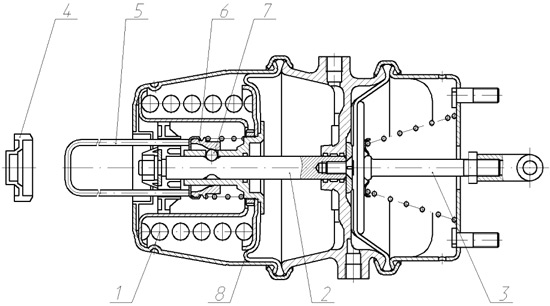

Устройство тормозной камеры с энергоаккумулятором
с быстрорастормаживающим устройством
1. Пружина энергоаккумулятора
2. Шток энергоаккумулятора
3. Шток силовой части
4. Колпак
5. Ключ для растормаживания
6. Втулка
7. Шарик
8. Диафрагма
