Сигнальная панель ФГ8047 щитка приборов ЩП 8076 ВЗЭП Дата публикации: 26.11.2018
Назначение и показатели сигнальной панели щитка приборов ЩП 8076 ФГ8047

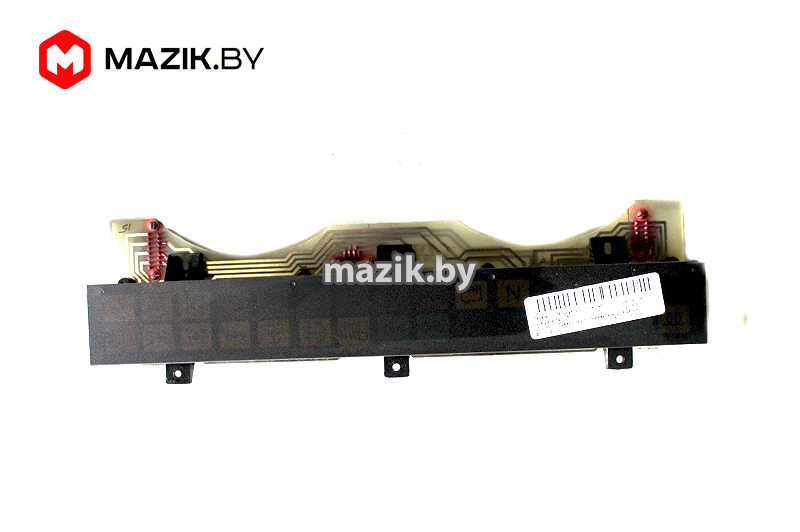

Сигнальная панель ФГ8047 щитка приборов ЩП8076

используется для контроля работы и состояния систем, агрегатов автомобилей МАЗ. Сигнализирует о возникших неполадках в работе машины или предупреждает об ошибках в системе. Устанавливается в щиток приборов ЩП8076 производства ВЗЭП ОАО.



Таблица назначения и цвета светофильтра панели сигнальной ФГ8047щитка приборов ЩП8076:


п/п
ФГ8047 ФГ8047-1 ФГ8047-2
Назначение
контрольных
сигнализаторов
Цвет
светофильтра
Назначение
контрольных
сигнализаторов
Цвет
светофильтра
Назначение
контрольных
сигнализаторов
Цвет
светофильтра
1 Включение предпускового подогрева двигателя желтый Включение предпускового подогрева дизеля желтый Включение предпускового подогрева двигателя желтый
2 Включение муфты вентилятора зеленый Неисправность электронной системы управления дизелем  красный Вентилятор охлаждающей жидкости двигателя зеленый
3 Включение ближнего света фар зеленый Резерв красный  Включение ближнего света фар зеленый
4 Включение  передних противотуманных фар зеленый Включение габаритных огней зеленый Включение света передних противотуманных фар зеленый
5 Включение дальнего света фар синий  Включение задних противотуманных фонарей    желтый Включение дальнего света фар синий
6 Отдув/оттаивание ветрового стекла желтый Включение сигнала поворота автомобиля зеленый Включение прожектора синий
7 Включение сигнала поворота автомобиля зеленый Включение сигнала поворота прицепа зеленый Включение сигнала поворота автомобиля зеленый
8 Включение сигнала поворота прицепа зеленый Разряд аккумуляторной батареи красный Включение сигнала поворота прицепа зеленый
9 Включение подогрева топлива желтый Падение уровня тормозной жидкости красный Символ отсутствует желтый
10 Включение  задних противотуманных фонарей желтый Включение стояночного тормоза красный Включение света заднего противотуманного фонаря желтый
11 Блокировка межосевого дифференциала раздаточной коробки (колесная формула 6х6) желтый Неисправность тормозной системы красный Символ отсутствует желтый
12 Включение блокировки межколесного дифференциала желтый Включение блокировки межколесного дифференциала желтый Включение блокировки межколесного дифференциала желтый
13 Включение блокировки межосевого дифференциала желтый Включение блокировки межосевого дифференциала желтый Включение блокировки межосевого дифференциала желтый
14 Включение вала отбора мощности желтый Включение коробки отбора мощности зеленый Включение коробки отбора мощности желтый
15 Включение стояночного тормоза красный Включение дополнительного отбора мощности зеленый Включение стояночного тормоза красный
16 Нейтраль (автоматическая трансмиссия) зеленый Включение муфты вентилятора двигателя зеленый Символ отсутствует красный
17 Засорение воздушного фильтра двигателя красный Засорение воздушного фильтра красный Засорение воздушного фильтра красный
18 Засорение масляного фильтра двигателя красный Снижение уровня охлаждающей жидкости желтый Засорение масляного фильтра красный
19 Разряд аккумуляторной батареи красный Засорение масляного фильтра красный Разряд аккумуляторной батареи красный
20 Нейтраль (автоматическая трансмиссия) желтый  Резерв желтый Снижение уровня масла в двигателе желтый
21 Снижение уровня охлаждающей жидкости в двигателе желтый Открытый замок подвески кабины красный Снижение уровня охлаждающей жидкости желтый
22 Падение давления моторного масла красный Резерв желтый Падение давления масла в двигателе красный
23 Аварийная температура охладителя двигателя красный Отказ антиблокировочной системы автомобиля желтый Аварийная температура  в системе охлаждения двигателя    красный
24 Главный аварийный сигнализатор красный Отказ антиблокировочной системы прицепа желтый Главный аварийный сигнализатор красный
25 Неисправность тормозной системы красный Падение давления воздуха в переднем контуре тормозов красный Неисправность рабочих тормозов красный
26 Неисправность тормозной системы, первый контур красный Падение давления воздуха в заднем контуре тормозов красный Отказ антиблокировочной системы автомобиля красный
27 Неисправность тормозной системы, второй контур красный Включение блокировки межколесного дифференциала желтый Отказ антиблокировочной системы прицепа красный
28 Количество топлива меньше резервного желтый Включение нейтрали в коробке передач желтый Количество топлива меньше резервного желтый
29 Снижение уровня масла в системе рулевого управления желтый Включение низшей передачи зеленый Снижение уровня жидкости в гидроусилителе руля желтый
30 Блокировка дифференциала переднего моста (колесная формула 6х6) желтый Включение демультипликатора зеленый Символ отсутствует желтый
Габаритные размеры, мм 301х85,5х55
Масса, кг 0,6
Рабочий диапазон температур, °С от минус 50 до 60
Потребляемая мощность, Вт 30
Купить сигнальную панель ФГ8047 вы можете у нас на сайте, воспользовавшись поиском, чатом с консультантом или  по телефонам:
8 (017) 372-03-33,  8 (017) 372-04-44 и отправив заявку на email: zakaz@mazik.by
